Микрометры специальные INSIZE Обозначение отсутствует, 93803-24

Микрометры специальные INSIZE (далее - микрометры) предназначены для измерений наружных линейных размеров сложной формы.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	93803-24
Наименование СИ	Микрометры специальные INSIZE
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	INSIZE CO., LTD, Китай
Год регистрации	2024
Срок свидетельства	15.11.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры изготавливаются:

- с отсчетом по шкалам стебля и барабана модификации: 3230, 3232, 3233 3234, 3238, 3260, 3261, 3262, 3266, 3280, 3283, 3287, 3288, 3291, 3292, 3293, 3297, 3636, 3650, 3658, 3659;

- с цифровым отсчетным устройством модификации: 3352, 3354, 3355, 3356, 3538;

- с отсчетом по шкалам стебля и барабана и цифровым отсчётным устройством модификации: 3530, 3532, 3533, 3534, 3560, 3561, 3562, 3566, 3580, 3583, 3588, 3591, 3597.

Микрометры с отсчетом по шкалам стебля и барабана представляют собой скобу (могут иметь теплоизолирующую накладку), в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная измерительная пятка (модификация 3262 имеет сменные пятки, модификации 3291 и 3297 имеют перемещаемую пятку). Микрометры модификации 3287 представляют собой конструкцию, которая с одной стороны представляет собой микрометрическую головку с встроенной неподвижной пяткой, а с другой - подвижную измерительную пятку. Для учета осевого перемещения микрометрического винта в целых оборотах служит продольная шкала, указателем для отсчета по этой шкале является торец барабана, закрепленный на микрометрическом винте. Для отсчета долей оборота микрометрического винта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах, кроме модификации 3293. Модификации 3232, 3238, 3280, 3283, 3287, 3650 оснащены не вращающимися измерительными поверхностями. Для закрепления микрометрического винта имеется стопорное устройство, кроме модификаций 3232, 3238, 3280, 3283, 3287, 3292, 3293, 3650.

Микрометры с цифровым отсчетным устройством представляют собой скобу (могут иметь теплоизолирующую накладку), в которую встроено электронное цифровое отсчетное устройство с переключаемым шагом дискретности 0,0002/0,001/0,01 мм, кроме модификации 3538. В этих микрометрах цифровое отсчетное устройство является продолжением микрометрической головки с шагом дискретности 0,001 мм. Микрометры оснащены не вращающимися измерительными поверхностями и вилкой втягивания, кроме модификации 3538. Модификация 3538 оснащена не вращающимися измерительными поверхностями и устройством, обеспечивающим постоянство измерительного усилия в заданных пределах (трещотка, фрикцион).

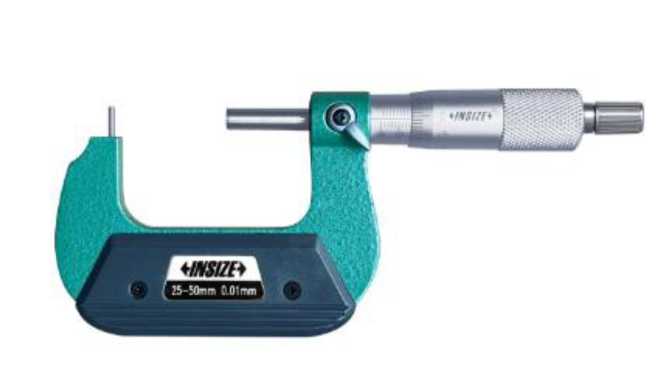

Микрометры с отсчетом по шкалам стебля и барабана и цифровым отсчётным устройством дополнительно имеют цифровое отсчетное устройство, расположенное на скобе, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций. При включении, на считывающем устройстве отображается фактическое абсолютное измерительное положение. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Модификации 3532, 3580, 3583 оснащены не вращающимися измерительными поверхностями. Модификация 3562 имеет сменные пятки, модификации 3591 и 3597 имеют перемещаемую пятку. Для закрепления микрометрического винта имеется стопорное устройство.

Цифровое отсчетное устройство может иметь варианты внешнего вида (рисунок 64).

Микрометры модификаций 3230, 3530, 3354 и 3659 имеют точечные измерительные поверхности и предназначены для измерения наружных линейных размеров небольших канавок и шпоночных пазов контактным методом.

Микрометры модификаций 3232, 3352, 3532 и 3650 имеют ножевидные измерительные поверхности и предназначены для измерения наружных линейных размеров диаметров канавок валов и шпоночных пазов контактным методом.

Микрометры модификаций 3233, 3356, 3533 и 3658 имеют ступенчатые измерительные поверхности и предназначены для измерения наружных линейных размеров шлицевых валов, канавок и шпоночных пазов контактным методом.

Микрометры модификаций 3234 и 3534 имеют пятку в форме наковальни, изготовленную из металла, и предназначены для измерения наружных размеров фигурных деталей.

Микрометры модификаций 3238 и 3538 имеют вынесенные измерительные поверхности, модификаций 3283 и 3583 - имеют удлиненные измерительные поверхности и предназначены для измерений в труднодоступных местах.

Микрометры модификаций 3260, 3355 и 3560 имеют сферическую измерительную поверхность (исполнение SA имеет обе сферические измерительные поверхности) и предназначены для измерения толщины стенок труб.

Микрометры модификаций 3261 и 3561, в зависимости от исполнения, имеют различные виды измерительных поверхностей и предназначены для измерения толщины стенок труб.

Микрометры модификаций 3262 и 3562 имеют сменные пятки с плоской и цилиндрической измерительными поверхностями и предназначены для измерения наружных линейных размеров между кромками и высоту заклепочных головок.

Микрометры модификаций 3266, 3566 имеют ножевидные и точечные измерительные поверхности и предназначены для измерения канавок, шпоночных пазов и высоты обжима проводов.

Микрометры модификаций 3280 и 3580 имеют сменные измерительные поверхности различной формы и предназначены для измерения в труднодоступных местах и длины общей нормали зубчатых колес.

Микрометры модификации 3287 предназначены для измерения внутренних линейных размеров: пазов, канавок, ступеней в отверстиях.

Микрометры модификаций 3288 и 3588 имеют точечные и плоские измерительные поверхности и предназначены для измерения толщины тормозных дисков.

Микрометры модификаций 3291 и 3591 имеют сменные шариковые измерительные наконечники диаметрами 1,5; 2,0; 2,5; 3,0 3,5; 4,0; 4,5; 5,0; 6,0 (шариковые измерительные наконечники являются дополнительной принадлежностью) и предназначены для измерения диаметра зубчатых колес.

Микрометры модификации 3292 предназначены для измерения ступицы рабочего колеса и уступов внутри отверстия.

Микрометры модификации 3293 предназначены для измерения швов консервных банок.

Микрометры модификаций 3297 и 3597 имеют точечные измерительные поверхности и предназначены для измерения размеров корневого диаметра шестерни.

Микрометры модификации 3636 имеют сменные шариковые или цилиндрические измерительные наконечники (измерительные наконечники являются дополнительной принадлежностью) в зависимости от измеряемого модуля колеса и предназначены для измерения диаметра зубчатых колес.

Модификации микрометров делятся на исполнения, отличающихся между собой значениями диапазонов измерений, ценой деления (шагом дискретности), конструкцией, общим видом.

Установочные меры с плоскими измерительными поверхностями и сферическими измерительными поверхностями (для мер свыше 325 мм) входят в комплект поставки, кроме микрометров с нижним пределом измерений 0 мм и микрометров модификации 3287.

Питание микрометров с цифровым отсчетным устройством осуществляется от встроенного элемента питания.

То ар з а а ос с а ас ор ро е ро

Товарный знак или наносится на паспорт микрометров

типографским методом, на скобу, микрометрическую головку или теплоизоляционную накладку краской, или методом лазерной маркировки, или с помощью наклейки.

Серийные номера, в виде цифрового или буквенно-цифрового обозначения, наносятся на барабан либо на оборотную сторону корпуса микрометра краской или методом лазерной гравировки (рисунок 65).

Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

Пломбирование микрометров от несанкционированного доступа не предусмотрено.

Общий вид микрометров и варианты исполнений измерительных поверхностей указан на рисунках 1 - 63.

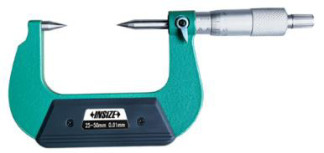

Рисунок 1 - Общий вид микрометров модификации 3230 исполнения 25A, 50A, 75A, 100A, 25BA, 50BA, 75BA, 100ВА

Рисунок 2 - Общий вид микрометров модификации 3530 исполнения 25A, 50A, 75A, 100A, 25BA, 50BA, 75BA, 100BA

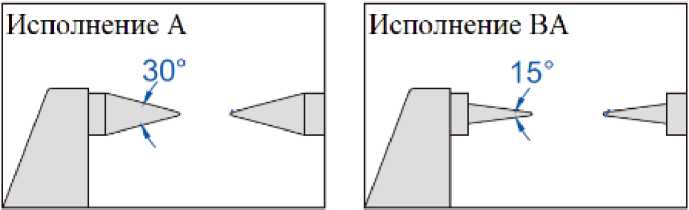

Рисунок 3 - Варианты исполнений измерительных поверхностей микрометров модификаций 3230 и 3530

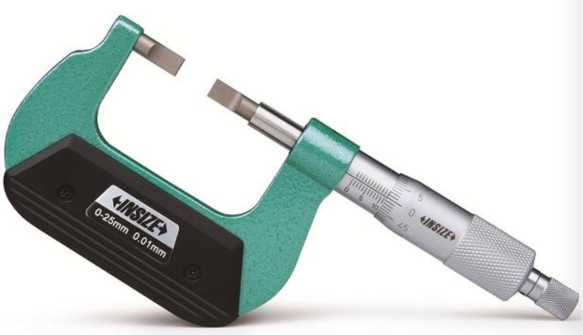

Рисунок 4 - Общий вид микрометров модификации 3232 исполнения 25A, 50A, 75A, 100A, 125A, 150A, 175A, 25BA, 50BA, 75ВА, 100ВА, 125ВА, 150ВА, 175ВА

Рисунок 5 - Общий вид микрометров модификации 3232 исполнения 200А, 225А, 250А, 275А, 300А, 200ВА, 225ВА, 250ВА, 275ВА, 300ВА

Рисунок 6 - Общий вид микрометров модификации 3532 исполнения 25A, 50A, 75A, 100A, 125А, 150А, 175А, 25BA, 50BA, 75ВА, 100ВА, 125ВА, 150ВА, 175BA

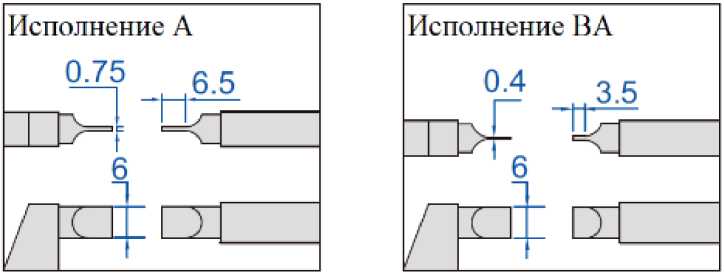

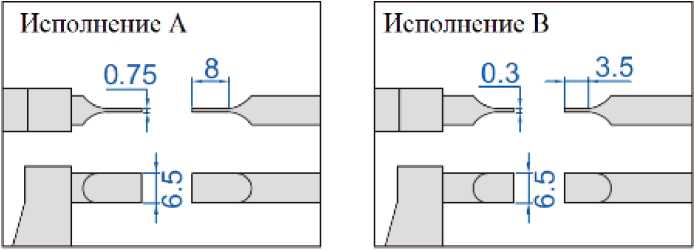

Рисунок 7 - Варианты исполнений измерительных поверхностей микрометров модификаций 3232 и 3532

Рисунок 8 - Общий вид микрометров модификации 3233 исполнения 25А, 50А, 75А, 100А, 125А, 150А, 175А, 25BA, 5ОВА, 75ВА, 100BA, 125BA, 150BA, 175BA

Рисунок 9 - Общий вид микрометров модификации 3533 исполнения 25A, 50A, 75A, 100A, 125А, 150А, 175А, 25BA, 50BA, 75BA, 100BA, 125ВА, 150ВА, 175ВА

Рисунок 10 - Варианты исполнений измерительных поверхностей микрометров модификаций 3233 и 3533

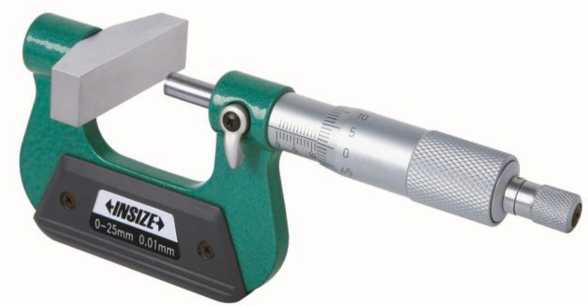

Рисунок 11 - Общий вид микрометров модификации 3234 исполнения 25 А, 50А

Рисунок 12 - Общий вид микрометров модификации 3534 исполнения 25А, 50А

Рисунок 13 - Общий вид микрометров модификации 3238 исполнения 25, 50, 75, 100

Рисунок 14 - Общий вид микрометров модификации 3538 исполнения 25, 50, 75, 100

Рисунок 15 - Общий вид микрометров модификации 3260 исполнение 25SA

Рисунок 16 - Общий вид микрометров модификации 3260 исполнения 25A, 50A, 75A, 100A, 50SA, 75SA, 100SA

Рисунок 17 - Общий вид микрометров модификации 3560 исполнения 25A, 50A, 75A, 100A, 25SA, 50SA, 75SA, 100SA

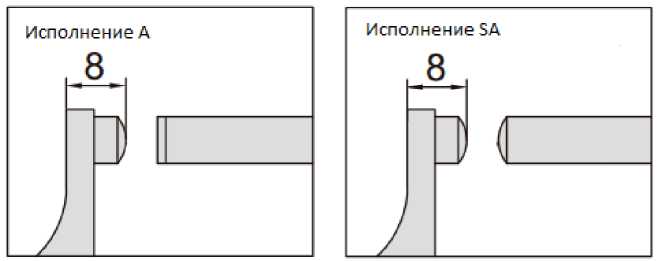

Рисунок 18 - Варианты исполнений измерительных поверхностей микрометров модификаций 3260 и 3560

Рисунок 19 - Общий вид микрометров модификации 3261 исполнения 25A, 50A, 25BA, 50BA

Рисунок 20 - Общий вид микрометров модификации 3561 исполнения 25A, 50А, 25BA, 50ВА

Рисунок 21 - Общий вид микрометров модификации 3261 исполнения 25CA, 50СА, 25DA, 50DA, 25EA, 50EA, 25FA, 50FA

Рисунок 22 - Общий вид микрометров модификации 3561 исполнения 25CA, 50СА, 25DA, 50DA, 25EA, 50EA, 25FA, 50FA

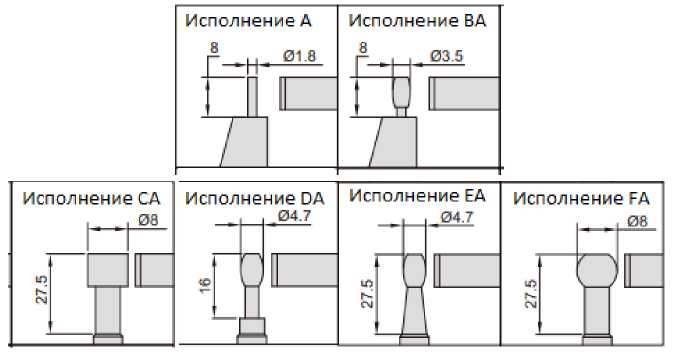

Рисунок 23 - Варианты исполнений измерительных поверхностей микрометров модификаций 3261 и 3561

Рисунок 24 - Общий вид микрометров модификации 3262 исполнения 25А (сменные пятки)

Рисунок 25 - Общий вид микрометров модификации 3262 исполнения 50А (сменные пятки)

Рисунок 26 - Общий вид микрометров модификации 3562 исполнения 25A, 50A (сменные пятки)

Рисунок 27 - Варианты исполнений измерительных поверхностей микрометров модификаций 3262 и 3562

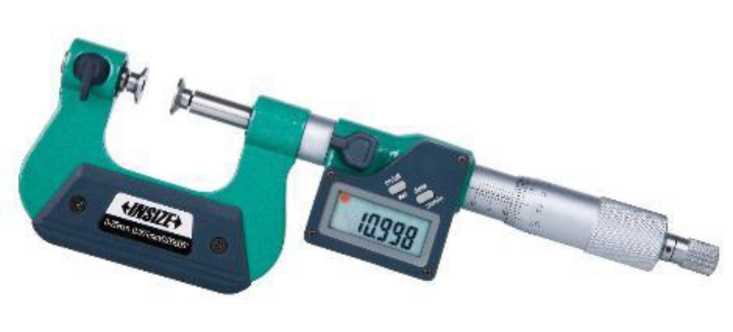

Рисунок 29 - Общий вид микрометров модификации 3566 исполнения 25BA, 25СА, 50СА, 75СА, 100СА, 25DA

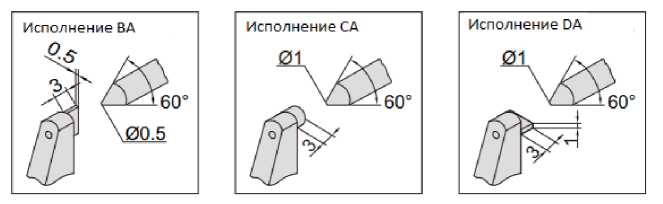

Рисунок 30 - Варианты исполнений измерительных поверхностей микрометров модификаций 3266 и 3566

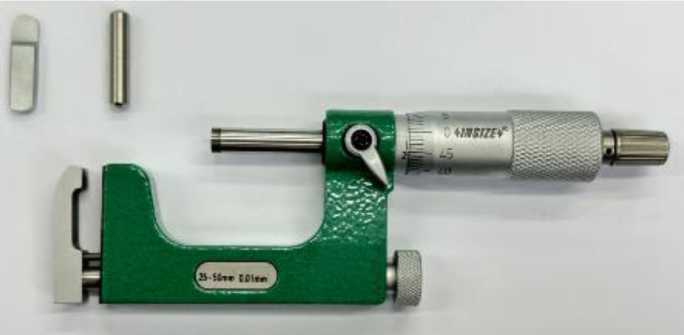

Рисунок 31 - Общий вид микрометров модификации 3280 исполнения 25A, 50A, 75А, 100А, 125А, 150А, 175А, 200А

Рисунок 32 - Общий вид микрометров модификации 3580 исполнения 25A, 50A, 75A, 100A, 125A, 150А, 175A, 200A

Рисунок 33 - Варианты исполнений измерительных наконечников для микрометров модификаций 3280 и 3580

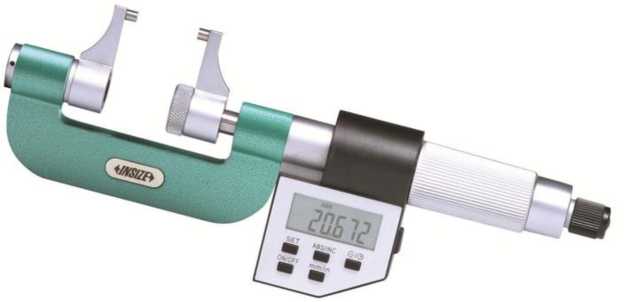

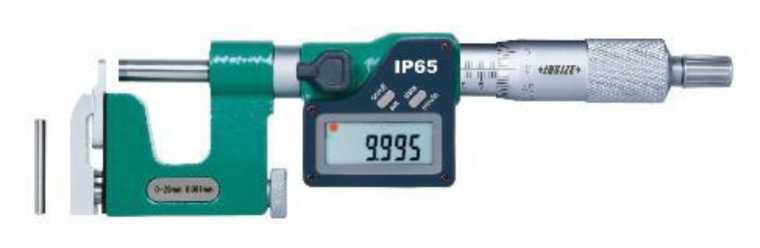

Рисунок 34 - Общий вид микрометров модификации 3283 исполнения 25А, 50А, 75А, 100А, 125А, 150А, 175А, 200А

Рисунок 35 - Общий вид микрометров модификации 3583 исполнения 25А, 50А, 75А, 100А, 125А, 150А, 175А, 200А

Рисунок 36 - Общий вид микрометров модификаций 3287 исполнения 25В, 50В, 75В, 100В, 125В, 150В

Рисунок 37 - Общий вид микрометров модификаций 3287 исполнения 251В

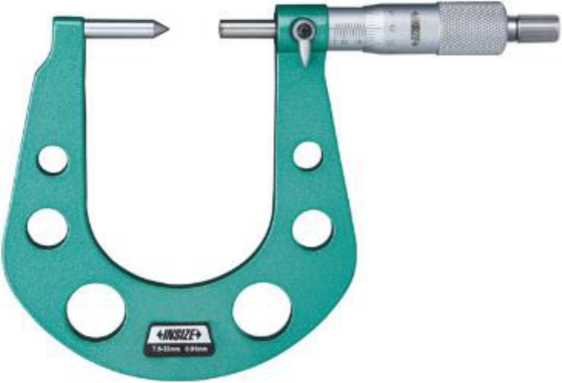

Рисунок 38 - Общий вид микрометров модификации 3288 исполнения 33А, 50A

Рисунок 39 - Общий вид микрометров модификации 3588 исполнения 33A,50A

Рисунок 40 - Общий вид микрометров модификации 3291 исполнения 25, 50, 75, 100, 125,

150, 175

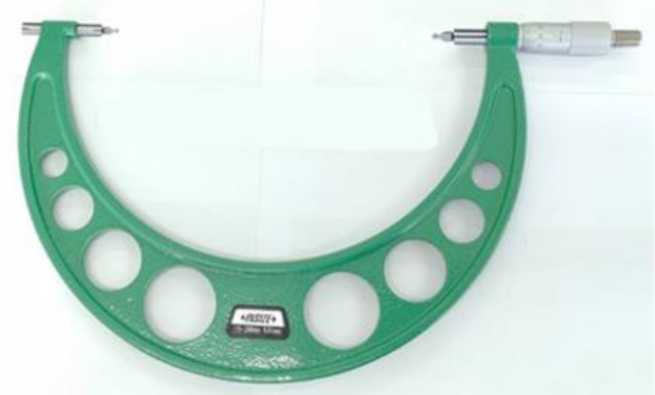

Рисунок 41 - Общий вид микрометров модификации 3291 исполнения 200, 225, 250, 275

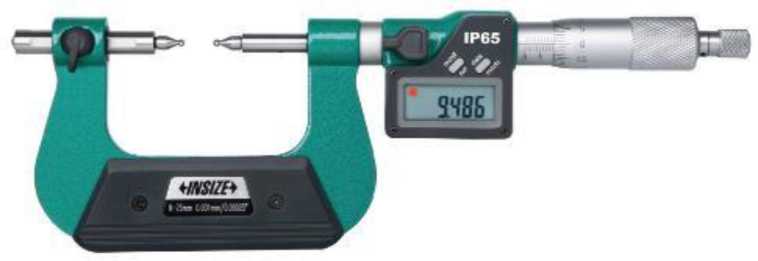

Рисунок 42 - Общий вид микрометров модификации 3591 исполнения 25А, 50А, 75А, 100А, 125А, 150А, 175А

Рисунок 43 - Общий вид микрометров модификации 3292 исполнения 25, 50, 75, 100

Рисунок 44 - Общий вид микрометров модификации 3293 исполнение 131

Рисунок 45 - Общий вид микрометров модификации 3293 исполнение 132

Рисунок 46 - Общий вид микрометров модификации 3293 исполнение 133

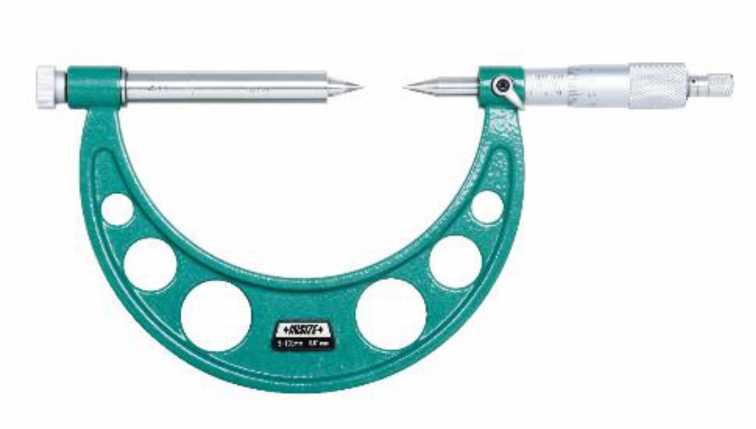

Рисунок 47 - Общий вид микрометров модификации 3297 исполнения 100, 200

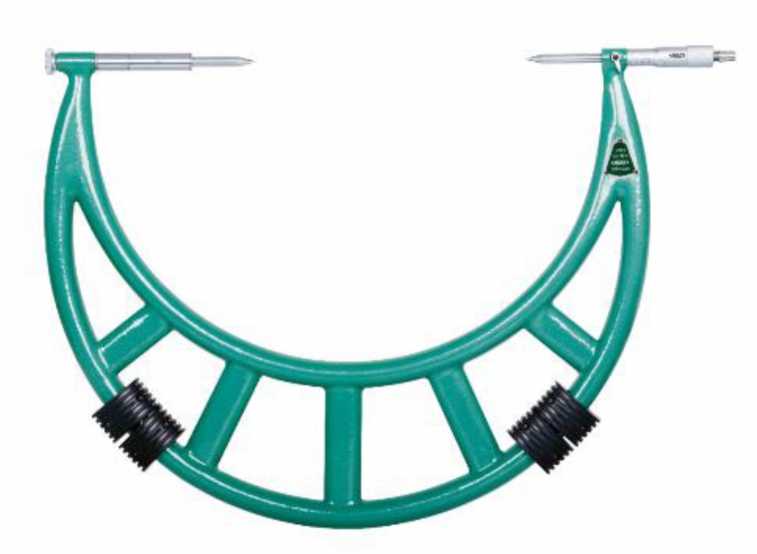

Рисунок 48 - Общий вид микрометров модификации 3297 исполнения 300, 400, 500, 600

Рисунок 49 - Общий вид микрометров модификации 3597 исполнения 100, 200

Рисунок 50 - Общий вид микрометров модификации 3597 исполнения 300, 400, 500, 600

Рисунок 51 - Общий вид микрометров модификации 3636 исполнения 25A, 50A, 75A, 100A, 125A, 150A, 175A, 200A, 225А, 250А, 300А

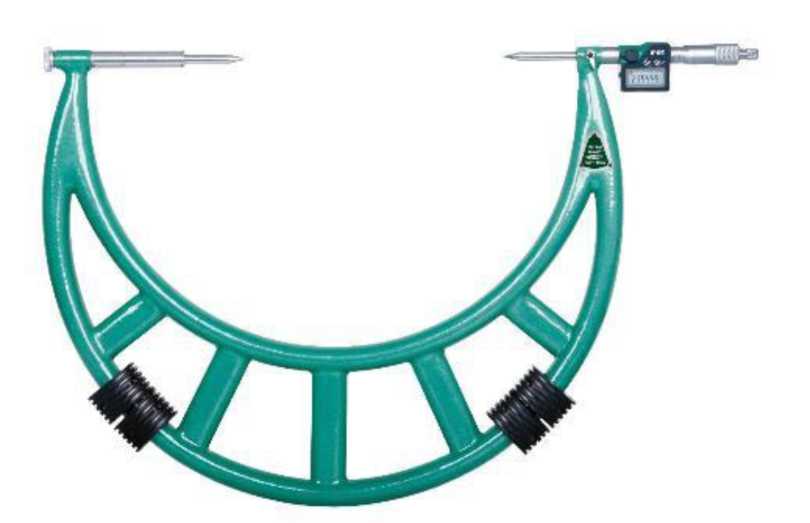

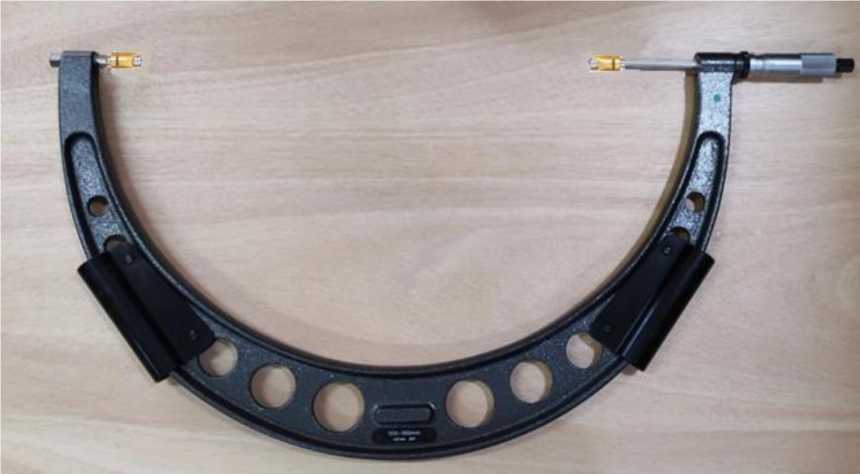

Рисунок 52 - Общий вид микрометров модификации 3636 исполнения 350А, 400А, 450А, 500А, 550А, 600А

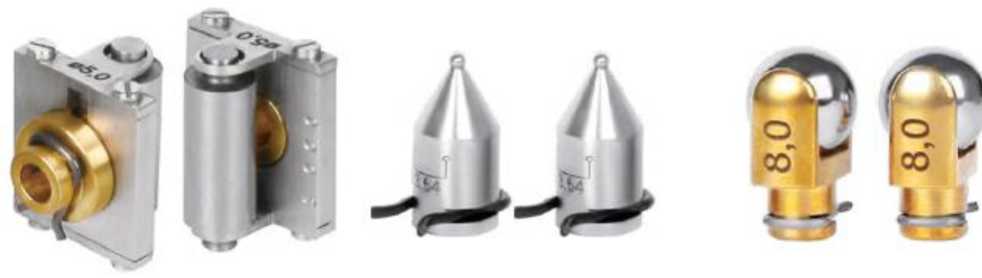

Рисунок 53 - Варианты исполнений измерительных наконечников для микрометров модификаций 3636

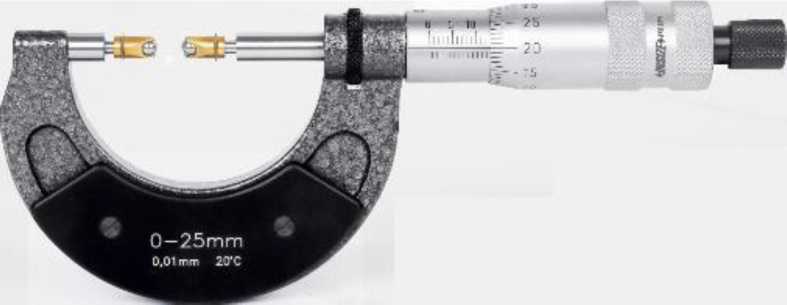

Рисунок 54 - Общий вид микрометров модификации 3650 исполнения 25А, 50А, 75А, 100А, 125А, 150А, 175А, 200А, 225А, 250А, 275А, 300А

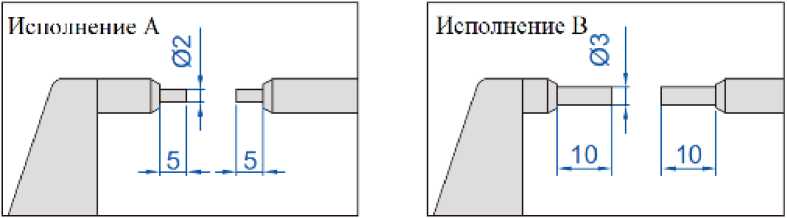

Рисунок 55 - Варианты исполнений измерительных поверхностей микрометров модификаций 3650

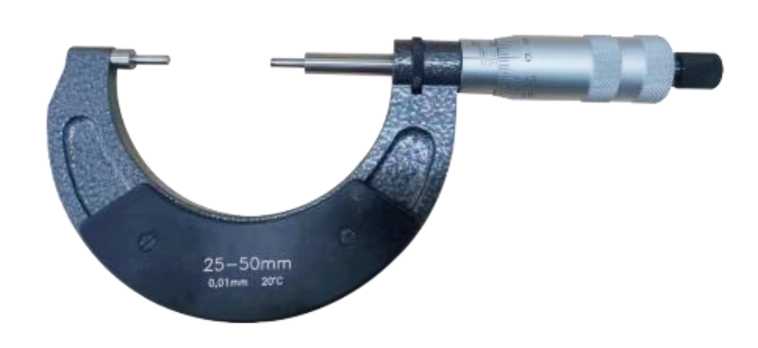

Рисунок 56 - Общий вид микрометров модификации 3658 исполнения 25, 50, 75, 100, 125,

150, 175, 200, 225, 250

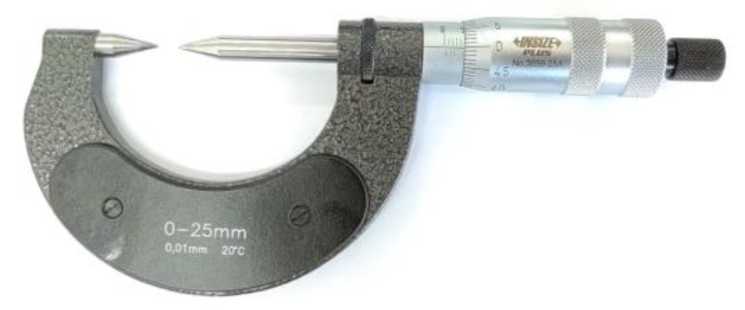

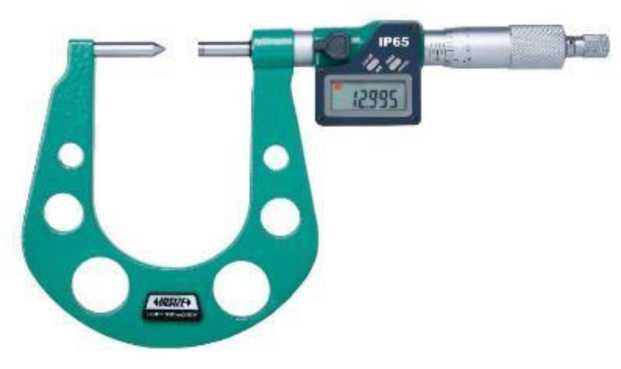

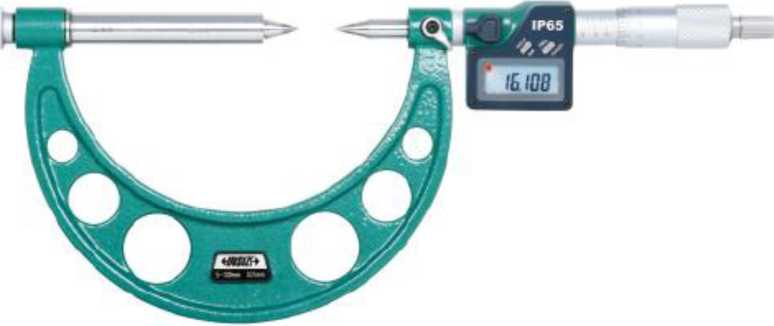

Рисунок 57 - Общий вид микрометров модификации 3659 исполнения 25A, 50A, 75A, 100A, 125A, 150A, 175A, 200А, 225А, 250А

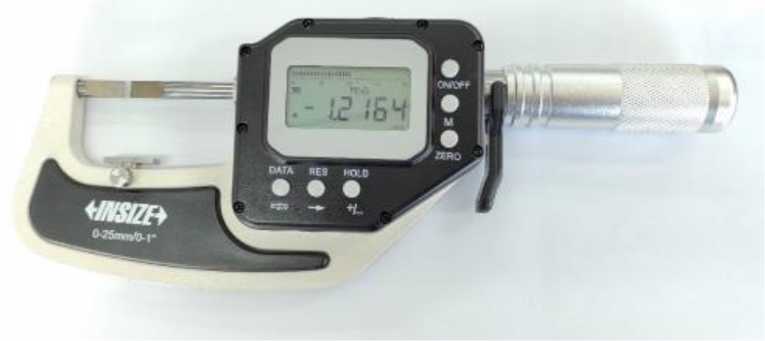

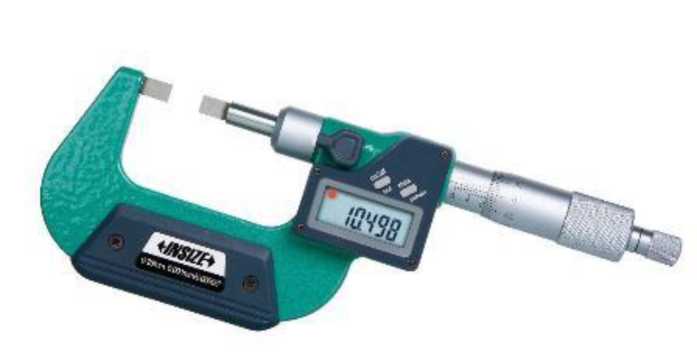

Рисунок 58 - Общий вид микрометров модификации 3352 исполнения 25А, 50А, 75А, 25В, 50В, 75В, 25AWL, 50AWL, 75AWL, 25BWL, 50BWL, 75BWL

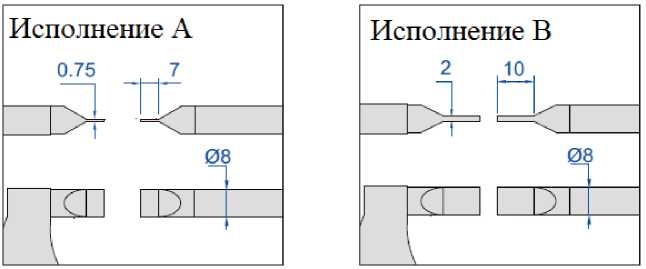

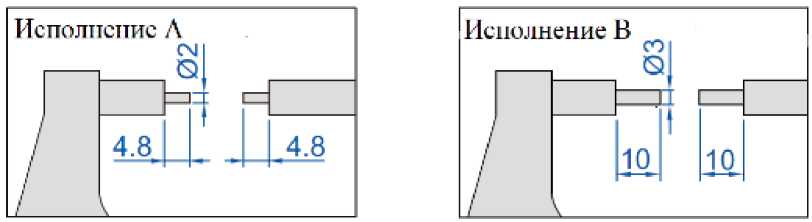

Рисунок 59 - Варианты исполнений измерительных поверхностей микрометров модификаций 3352

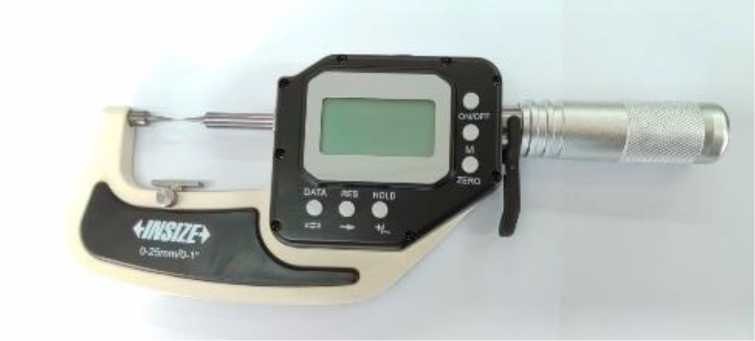

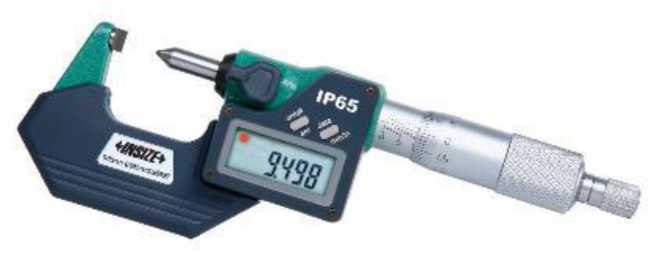

Рисунок 60 - Общий вид микрометров модификации 3354 исполнения 25, 50, 75, 25WL, 50WL, 75WL

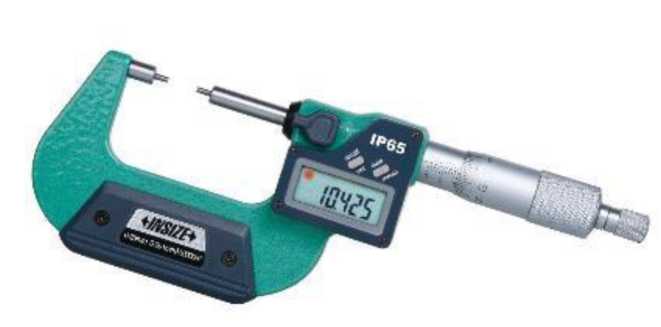

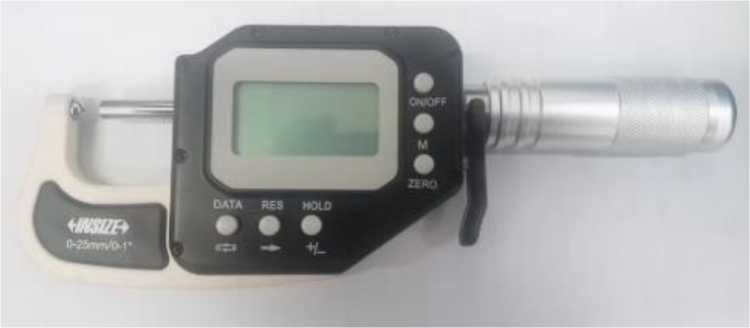

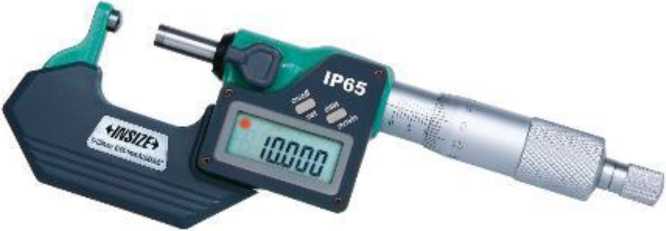

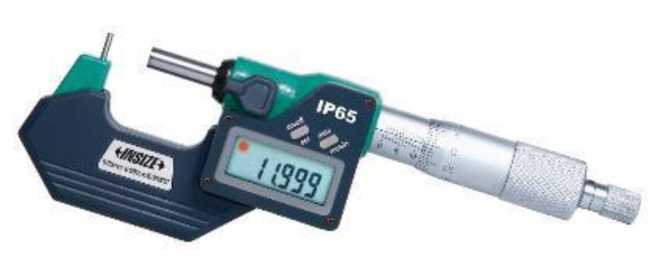

Рисунок 61 - Общий вид микрометров модификации 3355 исполнения 25, 50, 75, 100, 25WL, 50WL, 75WL, 100 WL

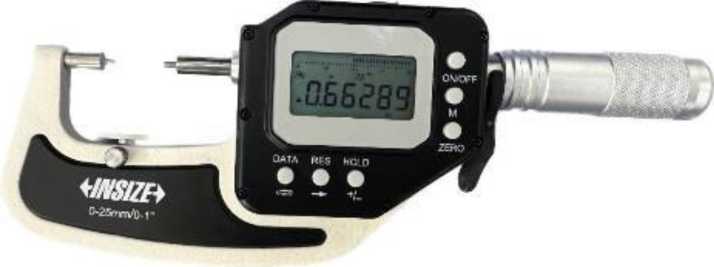

Рисунок 62 - Общий вид микрометров модификации 3356 исполнения 25, 50, 75, 25В, 50В, 75В, 25WL, 50WL, 75WL, 25BWL, 50BWL, 75BWL

Рисунок 63 - Варианты исполнений измерительных поверхностей микрометров модификаций 3356 (исполнение А: 25, 50, 75, 25WL, 50WL, 75WL, исполнение В: 25B, 50B, 75B, 25BWL, 50BWL, 75BWL)

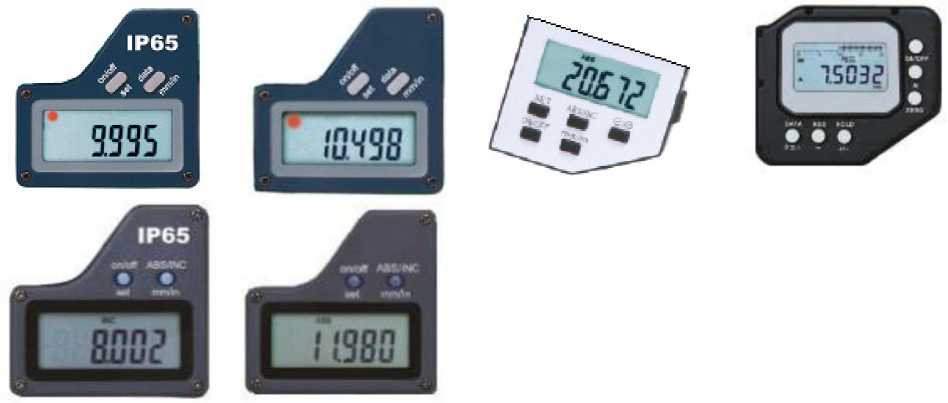

Рисунок 64 - Общий вид электронных цифровых отсчетных устройств

Место нанесения серийного номера

Рисунок 65 - Обозначение места нанесения серийного номера

Технические характеристики

Таблица 1 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и барабана

Модификация	Исполнение	Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности, мкм	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм
3230	25A	от 0 до 25	0,01	±4	-	-
	50A	от 25 до 50		±4
	75A	от 50 до 75		±5
	100A	от 75 до 100		±5
	25BA	от 0 до 25		±4
	50BA	от 25 до 50		±4
	75BA	от 50 до 75		±5
	100BA	от 75 до 100		±5
3232	25A	от 0 до 25	0,01	±4	-	-
	50A	от 25 до 50		±4
	75A	от 50 до 75		±5
	100A	от 75 до 100		±5
	125A	от 100 до 125		±6
	150A	от 125 до 150		±6
	175A	от 150 до 175		±7
	200А	от 175 до 200		±7
	225А	от 200 до 225		±8
	250А	от 225 до 250		±8
	275А	от 250 до 275		±9
	300А	от 275 до 300		±9
	25BA	от 0 до 25		±4
	50BA	от 25 до 50		±4
	75ВА	от 50 до 75		±5
	100ВА	от 75 до 100		±5
	125ВА	от 100 до 125		±6
	150ВА	от 125 до 150		±6
	175ВА	от 150 до 175		±7
	200ВА	от 175 до 200		±7
	225ВА	от 200 до 225		±8
	250ВА	от 225 до 250		±8
	275ВА	от 250 до 275		±9
	300ВА	от 275 до 300		±9
3233	25A	от 0 до 25	0,01	±4	-	-
	50А	от 25 до 50		±4
	75А	от 50 до 75		±5
	100А	от 75 до 100		±5
	125А	от 100 до 125		±6
	150А	от 125 до 150		±6
	175А	от 150 до 175		±7
	25BA	от 0 до 25		±4
	5ОВА	от 25 до 50		±4

Модификация	Исполнение	Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности, мкм	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм
3233	75ВА	от 50 до 75	0,01	±5	-	-
	100BA	от 75 до 100		±5
	125BA	от 100 до 125		±6
	150BA	от 125 до 150		±6
	175BA	от 150 до 175		±7
3234	25А	от 0 до 25	0,01	±4	-	1,0
3234	50А	от 25 до 50	0,01	±4	-	1,0
3238	25	от 0 до 25	0,01	±10	5	0,6
	50	от 25 до 50		±10	5
	75	от 50 до 75		±11	6
	100	от 75 до 100		±11	6
3260	25A	от 0 до 25	0,01	±4	-	1,5***
	50A	от 25 до 50		±4
	75A	от 50 до 75		±5
	100A	от 75 до 100		±5
	25SA	от 0 до 25		±4		-
	50SA	от 25 до 50		±4
	75SA	от 50 до 75		±5
	100SA	от 75 до 100		±5
3261	25A	от 0 до 25	0,01	±6	-	1,5***
	50A	от 25 до 50		±6
	25BA	от 0 до 25		±6
	50BA	от 25 до 50		±6
	25CA	от 0 до 25		±6
	50СА	от 25 до 50		±6
	25DA	от 0 до 25		±6
	50DA	от 25 до 50		±6
	25EA	от 0 до 25		±6
	50EA	от 25 до 50		±6
	25FA	от 0 о 25		±6
	50FA	от 25 до 50		±6
3262	25A	от 0 до 25	0,01	±4	2**	1,5***
3262	50A	от 25 до 50	0,01	±4	2**	1,5***
3266	25BA	от 0 до 25	0,01	±4	-	-
	25CA	от 0 до 25		±4
	50СА	от 25 до 50		±4
	75СА	от 50 до 75		±5
	100СА	от 75 до 100		±5
	25DA	от 0 до 25		±4
3280	25A	от 0 до 25	0,01	±4	-	-
	50A	от 25 до 50		±4
	75А	от 50 до 75		±5
	100А	от 75 до 100		±5

Модификация	Исполнение	Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности, мкм	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм
3280	125А	от 100 до 125	0,01	±6		-
	150А	от 125 до 150		±6
	175А	от 150 до 175		±7
	200А	от 175 до 200		±7
3283	25А	от 0 до 25	0,01	±4	-	1,5
	50А	от 25 до 50		±4
	75А	от 50 до 75		±5
	100А	от 75 до 100		±5
	125А	от 100 до 125		±6
	150А	от 125 до 150		±6
	175А	от 150 до 175		±7
	200А	от 175 до 200		±7
3287	25В	от 0 до 25*	0,01	±10	-	-
	50В	от 25 до 50*		±10
	75В	от 50 до 75*		±10
	100В	от 75 до 100*		±10
	125В	от 100 до 125*		±15
	150В	от 125 до 150*		±15
	251В	от 0 до 25*		±10
3288	33A	от 7,6 до 33	0,01	±5	-	1,5***
3288	50A	от 25 до 50	0,01	±5	-	1,5***
3291	25	от 0 до 25	0,01	±4	-	-
	50	от 25 до 50		±4
	75	от 50 до 75		±5
	100	от 75 до 100		±5
	125	от 100 до 125		±6
	150	от 125 до 150		±6
	175	от 150 до 175		±7
	200	от 175 до 200		±7
	225	от 200 до 225		±8
	250	от 225 до 250		±8
	275	от 250 до 275		±9
3292	25	от 0 до 25	0,01	±4	2	-
	50	от 25 до 50		±4	2
	75	от 50 до 75		±5	3
	100	от 75 до 100		±5	3
3293	131	от 0 до 13	0,01	±4	-	-
	132	от 0 до 13		±4
	133	от 0 до 13		±4
3297	100	от 5 до 100	0,01	±5	-	-
	200	от 100 до 200		±7
	300	от 200 до 300		±9
	400	от 300 до 400		±11

Модификация	Исполнение	Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности, мкм	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм
3297			0,01		-	-
	500	от 400 до 500		±13
	600	от 500 до 600		±15
3636	25A	от 0 до 25	0,01	±3	-	-
	50A	от 25 до 50		±3
	75A	от 50 до 75		±4
	100A	от 75 до 100		±4
	125A	от 100 до 125		±5
	150A	от 125 до 150		±5
	175A	от 150 до 175		±5
	200A	от 175 до 200		±5
	225А	от 200 до 225		±6
	250А	от 225 до 250		±6
	300А	от 250 до 300		±6
	350А	от 300 до 350		±7
	400А	от 350 до 400		±7
	450А	от 400 до 450		±8
	500А	от 450 до 500		±8
	550А	от 500 до 550		±9
	600А	от 550 до 600		±9
3650	25А	от 0 до 25	0,01	±4	-	-
	50А	от 25 до 50		±4
	75А	от 50 до 75		±5
	100А	от 75 до 100		±5
	125А	от 100 до 125		±6
	150А	от 125 до 150		±6
	175А	от 150 до 175		±7
	200А	от 175 до 200		±7
	225А	от 200 до 225		±8
	250А	от 225 до 250		±8
	275А	от 250 до 275		±9
	300А	от 275 до 300		±9
3658	25	от 0 до 25	0,01	±4	-
	50	от 25 до 50		±4
	75	от 50 до 75		±5
	100	от 75 до 100		±5
	125	от 100 до 125		±6
	150	от 125 до 150		±6
	175	от 150 до 175		±7
	200	от 175 до 200		±7
	225	от 200 до 225		±8
	250	от 225 до 250		±8

Модификация	Исполнение	Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности, мкм	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм
3659	25A	от 0 до 25	0,01	±4	-	-
	50A	от 25 до 50		±4
	75A	от 50 до 75		±5
	100A	от 75 до 100		±5
	125A	от 100 до 125		±6
	150A	от 125 до 150		±6
	175A	от 150 до 175		±7
	200А	от 175 до 200		±7
	225А	от 200 до 225		±8
	250А	от 225 до 250		±8

* - диапазон измерений указан для наружных измерений

* * - допуск параллельности измерительных поверхностей для плоских пяток

* ** - допуск плоскостности измерительных поверхностей для микрометрического винта

Таблица 2 - Метрологические характеристики микрометров с цифровым отсчетным устройством

Модификация	Исполнение	Диапазон измерений, мм	Дискретность отсчета, мм	Пределы допускаемой абсолютной погрешности, мкм	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм
3352	25А	от 0 до 25	0,001	±2	-	-
	50А	от 25 до 50		±2
	75А	от 50 до 75		±2
	25В	от 0 до 25		±2
3352	50В	от 25 до 50	0,001	±2	-	-
	75В	от 50 до 75		±2
	25AWL	от 0 до 25		±2
	50AWL	от 25 до 50		±2
	75AWL	от 50 до 75		±2
	25BWL	от 0 до 25		±2
	5OBWL	от 25 до 50		±2
	75BWL	от 50 до 75		±2
3354	25	от 0 до 25	0,001	±2	-	-
	50	от 25 до 50		±2
	75	от 50 до 75		±2
	25WL	от 0 до 25		±2
	50WL	от 25 до 50		±2
	75WL	от 50 до 75		±2
3355	25	от 0 до 25	0,001	±2	-	1,5*
	50	от 25 до 50		±2
	75	от 50 до 75		±2
	100	от 75 до 100		±2

Модификация	Исполнение	Диапазон измерений, мм	Дискретность отсчета, мм	Пределы допускаемой абсолютной погрешности, мкм	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм
3355	25WL	от 0 до 25	0,001	±2		1,5*
	50WL	от 25 до 50		±2
	75WL	от 50 до 75		±2
	100WL	от 75 до 100		±2
3356	25	от 0 до 25	0,001	±2	-	-
	50	от 25 до 50		±2
	75	от 50 до 75		±2
	25В	от 0 до 25		±2
	50В	от 25 до 50		±2
	75В	от 50 до 75		±2
	25WL	от 0 до 25		±2
	50WL	от 25 до 50		±2
	75WL	от 50 до 75		±2
	25BWL	от 0 до 25		±2
	50BWL	от 25 до 50		±2
	75BWL	от 50 до 75		±2
3538	25	от 0 до 25	0,001	±10	5	0,6
	50	от 25 до 50		±10	5
	75	от 50 до 75		±11	6
	100	от 75 до 100		±11	6

* - допуск плоскостности измерительных поверхностей для микрометрического винта

Таблица 3 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и барабана и цифровым отсчётным устройством

Модификация	Исполнение	Диапазон измерений, мм	Дискретность отсчета, мм	Пределы допускаемой абсолютной погрешности, мкм	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм
3530	25A	от 0 до 25	0,001	±4	-	-
	50A	от 25 до 50		±4
	75A	от 50 до 75		±5
	100A	от 75 до 100		±5
	25BA	от 0 до 25		±4
	50BA	от 25 до 50		±4
	75BA	от 50 до 75		±5
	100BA	от 75 до 100		±5
3532	25A	от 0 до 25	0,001	±4	-	-
	50A	от 25 до 50		±4
	75A	от 50 до 75		±5
	100A	от 75 до 100		±5
	125А	от 100 до 125		±6
	150А	от 125 до 150		±6

Модификация	Исполнение	Диапазон измерений, мм	Дискретность отсчета, мм	Пределы допускаемой абсолютной погрешности, мкм	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм
3532	175А	от 150 до 175	0,001	±7		-
	25BA	от 0 до 25		±4
	50BA	от 25 до 50		±4
	75ВА	от 50 до 75		±5
	100ВА	от 75 до 100		±5
	125ВА	от 100 до 125		±6
	150ВА	от 125 до 150		±6
	175ВА	от 150 до 175		±7
3533	25A	от 0 до 25	0,001	±4	-	-
	50A	от 25 до 50		±4
	75A	от 50 до 75		±5
	100A	от 75 до 100		±5
	125А	от 100 до 125		±6
	150А	от 125 до 150		±6
	175А	от 150 до 175		±7
	25BA	от 0 до 25		±4
	50BA	от 25 до 50		±4
	75BA	от 50 до 75		±5
	100BA	от 75 до 100		±5
	125ВА	от 100 до 125		±6
	150ВА	от 125 до 150		±6
	175ВА	от 150 до 175		±7
3534	25А	от 0 до 25	0,001	±4	-	1,0
3534	50А	от 25 до 50	0,001	±4	-	1,0
3560	25A	от 0 до 25	0,001	±4	-	1,5**
	50A	от 25 до 50		±4
	75A	от 50 до 75		±5
	100A	от 75 до 100		±5
	25SA	от 0 до 25		±4		-
	50SA	от 25 до 50		±4
	75SA	от 50 до 75		±5
	100SA	от 75 до 100		±5
3561	25A	от 0 до 25	0,001	±6	-	1,5**
	50А	от 25 до 50		±6
	25BA	от 0 до 25		±6
	50ВА	от 25 до 50		±6
	25CA	от 0 до 25		±6
	50СА	от 25 до 50		±6
	25DA	от 0 до 25		±6
	50DA	от 25 до 50		±6
	25EA	от 0 до 25		±6
	50EA	от 25 до 50		±6
	25FA	от 0 до 25		±6

Модификация	Исполнение	Диапазон измерений, мм	Дискретность отсчета, мм	Пределы допускаемой абсолютной погрешности, мкм	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм
3561	50FA	от 25 до 50	0,001	±6	-	1,51
3562	25A	от 0 до 25	0,001	±4	22	1,51
3562	50A	от 25 до 50	0,001	±4	22	1,51
3566	25BA	от 0 до 25	0,001	±4	-	-
	25СА	от 0 до 25		±4
	50СА	от 25 до 50		±4
	75СА	от 50 до 75		±5
	100СА	от 75 до 100		±5
	25DA	от 0 до 25		±4
3580	25A	от 0 до 25	0,001	±4	-	-
	50A	от 25 до 50		±4
	75A	от 50 до 75		±5
	100A	от 75 до 100		±5
	125A	от 100 до 125		±6
	150А	от 125 до 150		±6
	175A	от 150 до 175		±7
	200A	от 175 до 200		±7
3583	25А	от 0 до 25	0,001	±4	-	1,5
	50А	от 25 до 50		±4
	75А	от 50 до 75		±5
	100А	от 75 до 100		±5
	125А	от 100 до 125		±6
	150А	от 125 до 150		±6
	175А	от 150 до 175		±7
	200А	от 175 до 200		±7
3588	33А	от 7,6 до 33	0,001	±5	-	1,51
3588	50А	от 25 до 50	0,001	±5	-	1,51
3591	25А	от 0 до 25	0,001	±4	-	-
	50А	от 25 до 50		±4
	75А	от 50 до 75		±5
	100А	от 75 до 100		±5
	125А	от 100 до 125		±6
	150А	от 125 до 150		±6
	175А	от 150 до 175		±7
3597	100	от 5 до 100	0,001	±3	-	-
	200	от 100 до 200		±4
	300	от 200 до 300		±5
	400	от 300 до 400		±6
	500	от 400 до 500		±7
	600	от 500 до 600		±8

Таблица 4 - Измерительное усилие и колебание измерительного усилия

Модификация	Измерительное усилие, Н	Колебание измерительного усилия, не более, Н
3230, 3232, 3233, 3234, 3238, 3260, 3261, 3262, 3266, 3280, 3283, 3287, 3288, 3291, 3292, 3297 (кроме исполнения 600), 3530, 3532, 3533, 3534, 3538, 3560, 3561, 3562, 3566, 3580, 3583, 3588, 3591, 3597 (кроме исполнения 600), 3636, 3650, 3658, 3659	от 5 до 10	2
3352, 3354, 3355, 3356	от 7 до 10
3297 и 3597 исполнение 600	от 8 до 12

Таблица 5 - Характеристики установочных мер для микрометров модификаций 3230, 3232, 3233, 3234, 3238, 3260, 3261, 3262, 3266, 3280, 3283, 3288, 3291, 3292, 3530, 3532, 3533, 3534, 3538, 3560, 3561, 3562, 3566, 3580, 3583, 3588, 3591.

Номинальный размер установочной меры, мм	Допустимое отклонение длины установочной меры от номинального размера (для микрометров с дискретностью отсчета 0,001 мм), мкм	Допустимое отклонение длины установочной меры от номинального размера (для микрометров с ценой деления 0,01 мм), мкм	Допуск плоскопа-раллельности измерительных поверхностей установочной меры (для микрометров с дискретностью отсчета 0,001 мм), мкм	Допуск плоскопа-раллельности измерительных поверхностей установочной меры (для микрометров с ценой деления 0,01 мм), мкм
25	±1,25	±2,0	1,0	1,0
50	±1,25	±2,0	1,0	1,0
75	±1,5	±3,0	1,0	1,5
100	±2,0	±3,0	1,0	2,0
125	±2,5	±4,0	1,5	2,0
150	±2,5	±4,0	1,5	2,5
175	±2,5	±5,0	1,5	2,5
200	±3,5	±5,0	1,5	3,5
225	-	±6,0	-	3,5
250	-	±6,0	-	3,5
275	-	±7,0	-	3,5
300	-	±7,0	-	3,5

Таблица 6 - Характеристики установочных мер для микрометров модификаций 3352, 3354, 3355, 3356

Номинальный размер установочной меры, мм	Допустимое отклонение длины установочной меры от номинального размера, мкм	Допуск плоскопараллельности измерительных поверхностей установочной меры, мкм
25	±0,3	0,16
50	±0,4	0,18
75	±0,5	0,18
100	±0,6	0,20

Таблица 7 - Характеристики установочных мер для микрометров модификаций 3297, 3597

Номинальный размер установочной меры, мм	Допустимое отклонение длины установочной меры от номинального размера модификации 3297, мкм	Допустимое отклонение длины установочной меры от номинального размера модификации 3597, мкм	Допуск плоскопарал-лельности измерительных поверхностей установочной меры модификации 3297, мкм	Допуск плоскопарал-лельности измерительных поверхностей установочной меры модификации 3597, мкм
25	±2,0	±1,25	1,0	1,0
75	±3,0	±1,5	1,5	1,0
125	±4,0	±2,5	2,0	1,5
175	±5,0	±2,5	2,5	1,5
225	±6,0	±3,5	3,5	1,5
275	±7,0	±4,0	3,5	2,0
325	±9,0	±4,5	-	-
375	±9,0	±4,5
425	±11,0	±5,0
475	±11,0	±5,0
525	±13,0	±6,0
575	±13,0	±6,0

Таблица 8 - Характеристики установочных мер для микрометров модификаций 3636, 3650, 3658, 3659

Номинальный размер установочной меры, мм	Допустимое отклонение длины установочной меры от номинального размера, мкм	Допуск плоскопараллельности измерительных поверхностей установочной меры, мкм
25	±1,25	1,0
50	±1,25	1,0
75	±1,5	1,5
100	±2,0	2,0
125	±2,5	2,0
150	±2,5	2,5
175	±2,5	2,5
200	±3,0	3,5
225	±3,0	3,5
250	±3,0	3,5
275	±3,0	3,5
300	±3,0	3,5
350	±3,5	4,0
400	±3,5	4,0
450	±3,5	5,0
500	±3,5	5,0
550	±3,5	5,0

Таблица 9 - Габаритные размеры и масса микрометров

Модификация	Исполнение	Габариты (Ш х Д х В), мм, не более	Масса, г, не более
3230	25A	110x196x32	504
	50A	122x220x32	623
	75A	144x251x32	835
	100A	177x307x44	1244
	25BA	110x196x32	495
	50BA	122x220x32	635
	75BA	144x251x32	828
	100BA	177x307x44	1246
3232	25A	110x196x32	505
	50A	122x220x32	630
	75A	144x251x32	843
	100A	177x307x44	1204
	125A	177x307x44	1361
	150A	201x338x44	1636
	175A	285x445x60	2420
	200А	440x285x43	2050
	225А	440x300x60	2278
	250А	540x330x60	2680
	275А	540x330x60	2880
	300А	540x330x60	3000
	25BA	110x196x32	508
	50BA	122x220x32	628
	75ВА	131x265x33	773
	100ВА	177x307x44	1247
	125ВА	177x307x44	1375
	150ВА	195x340x43	1627
	175ВА	265x423x40	2075
	200ВА	440x285x60	2031
	225ВА	440x300x60	2278
	250ВА	540x330x60	2680
	275ВА	540x330x60	2880
	300ВА	540x330x60	3000
3233	25A	110x196x32	498
	50А	122x220x32	627
	75А	131x429x33	773
	100А	177x307x44	1247
	125А	177x307x44	1375
	150А	195x340x43	1627
	175А	265x423x40	2075
	25BA	110x196x32	500
	50ВА	122x220x32	619
	75ВА	144x251x32	841
	100BA	177x307x44	1199
	125BA	177x307x44	1374,5
	150BA	195x340x43	1627
	175BA	285x445x60	2318

Модификация	Исполнение	Габариты (Ш х Д х В), мм, не более	Масса, г, не более
3234	25А	250x155x85	974
3234	50А	250x155x85	1120
3238	25	226x128x43	603
	50	226x128x43	639
	75	312x122x33	709
	100	350x140x35	800
3260	25A	94x161x32	342
	50A	110x196x32	528
	75A	148x255x43	655
	100A	144x251x32	824
	25SA	94x161x32	338
	50SA	110x196x32	499
	75SA	122x220x32	627
	100SA	144x251x32	885
3261	25A	94x161x32	333,5
	50A	110x196x32	521,5
	25BA	94x161x32	338,5
	50BA	110x196x32	521,5
	25CA	94 x161x32	338
	50СА	110x196x32	522
	25DA	94x161x32	338
	50DA	110x196x32	522
	25EA	94x161x32	345
	50EA	110x196x32	522
	25FA	94x161x32	345
	50FA	110x196x32	522
3262	25A	94x161x32	357
3262	50A	97x155x42	457
3266	25BA	94x161x32	345
	25CA	94x161x32	345
	50СА	196x110x32	500
	75СА	220x122x32	624
	100СА	251x144x32	820
	25DA	94x161x32	345
3280	25A	117x195x43	557
	50A	128x226x43	698
	75А	148x255x43	942
	100А	177x307x44	1182
	125А	201x338x44	1526
	150А	201x338x44	1746,5
	175А	250x420x40	2068
	200А	255x430x40	2217
3283	25А	161x94x32	354
	50А	196x110x32	526
	75А	220x122x32	677
	100А	251x144x32	878

Модификация	Исполнение	Габариты (Ш х Д х В), мм, не более	Масса, г, не более
3283	125А	307x177x44	1269
	150А	338x201x44	1491
	175А	420x250x50	1913
	200А	420x250x50	2248
3287	25В	312x122x44	540
	50В	312x122x44	555
	75В	312x122x44	550
	100В	312x122x44	560
	125В	428x131x33	738
	150В	428x131x33	738
	251В	312x122x44	540
3288	33A	177x307x44	988
3288	50A	185x325x40	999
3291	25	226x128x43	662
	50	255x148x43	850
	75	307x177x44	1143
	100	338x201x44	1477
	125	307x177x44	1564
	150	338x201x44	1882
	175	440x285x50	2509
	200	440x285x58	2100
	225	425x250x50	2094
	250	500x290x50	2559
	275	550x350x55	3366
3292	25	94x161x32	281,5
	50	110x196x32	374
	75	110xx196x32	398
	100	122x220x32	460
3293	131	94x161x32	207
	132	94x161x32	206
	133	94x161x32	195
3297	100	307x177x44	1122
	200	435x270x35	1903
	300	685x490x75	6476
	400	515x780x75	7628
	500	785x515x75	7860
	600	885x615x75	9724
3636	25A	160x95x32	560
	50A	200x115x35	680
	75A	225x130x45	820
	100A	260x120x45	960
	125A	280x140x45	1080
	150A	320x160x45	1250
	175A	340x180x45	1430
	200A	360x200x45	1570
	225А	380x220x45	1780

Модификация	Исполнение	Габариты (Ш х Д х В), мм, не более	Масса, г, не более
3636	250А	420x280x60	1940
	300А	460x300x80	3300
	350А	480x320x80	3400
	400А	500x320x100	4000
	450А	520x340x100	4850
	500А	540x360x100	5000
	550А	600x400x100	5900
	600А	650x450x100	6500
3650	25А	160x95x32	560
	50А	200x115x35	680
	75А	225x130x45	820
	100А	260x120x45	960
	125А	280x140x45	1080
	150А	320x160x45	1250
	175А	340x180x45	1430
	200А	360x200x45	1570
	225А	380x220x45	1780
	250А	420x280x60	1940
	275А	460x300x80	2100
	300А	460x300x80	3300
3658	25	160x95x32	560
	50	200x115x35	680
	75	225x130x45	820
	100	260x120x45	960
	125	280x140x45	1080
	150	320x160x45	1250
	175	340x180x45	1430
	200	360x200x45	1570
	225	380x220x45	1780
	250	420x280x60	1940
3659	25A	160x95x32	560
	50A	200x115x35	680
	75A	225x130x45	820
	100A	260x120x45	960
	125A	280x140x45	1080
	150A	320x160x45	1250
	175A	340x180x45	1430
	200А	360x200x45	1570
	225А	380x220x45	1780
	250А	420x280x60	1940
3352	25А	328x287x90	1800
	50А	390x280x90	2100
	75А	390x280x90	2400
	25В	328x287x90	1800
	50В	390x280x90	2100
	75В	390x280x90	2400

Модификация	Исполнение	Габариты (Ш х Д х В), мм, не более	Масса, г, не более
3352	25AWL	328x287x90	1800
	50AWL	390x280x90	2100
	75AWL	390x280x90	2400
	25BWL	328x287x90	1800
	5OBWL	390x280x90	2100
	75BWL	390x280x90	2400
3354	25	328x287x90	1800
	50	390x280x90	2100
	75	390x280x90	2400
	25WL	328x287x90	1800
	50WL	390x280x90	2100
	75WL	390x280x90	2400
3355	25	328x287x90	1500
	50	328x287x90	1800
	75	390x280x90	2100
	100	390x280x90	2400
	25WL	328x287x90	1500
	50WL	328x287x90	1800
	75WL	390x280x90	2100
	100WL	390x280x90	2400
3356	25	328x287x90	1800
	50	390x280x90	2100
	75	390x280x90	2400
	25В	328x287x90	2600
	50В	390x280x90	2900
	75В	390x280x90	3200
	25WL	328x287x90	1800
	50WL	390x280x90	2100
	75WL	390x280x90	2400
	25BWL	328x287x90	2600
	50BWL	390x280x90	2900
	75BWL	390x280x90	3200
3530	25A	128x226x43	677
	50A	148x255x43	863
	75A	177x307x44	1206
	100A	201x338x44	1539
	25BA	128x226x43	677
	50BA	148x255x43	884
	75BA	177x307x44	1183
	100BA	201x338x44	1533
3532	25A	128x226x43	700
	50A	101x247x23	886
	75A	177x307x44	1218
	100A	201x338x44	1626
	125А	290x445x55	2131
	150А	290x445x55	2437

Модификация	Исполнение	Габариты (Ш х Д х В), мм, не более	Масса, г, не более
3532	175А	290x445x55	2770
	25BA	128x226x43	688
	50BA	148x255x43	898
	75ВА	177x307x44	1218
	100ВА	201x338x44	1626
	125ВА	290x445x55	2131
	150ВА	290x445x55	2437
	175ВА	290x445x55	2770
3533	25A	128x226x43	807
	50A	148x255x43	880
	75A	177x307x44	1203
	100A	201x308x44	1538
	125А	290x445x55	2131
	150А	290x445x55	2437
	175А	290x445x55	2770
	25BA	128x226x43	672
	50BA	148x255x43	868
	75BA	177x307x44	1191
	100BA	201x338x44	1539
	125ВА	290x445x55	2131
	150ВА	290x445x55	2437
	175ВА	290x445x55	2770
3534	25А	310x175x90	1400
3534	50А	310x175x90	1601
3538	25	230x130x50	620
	50	230x130x50	650
	75	320x130x50	720
	100	350x150x50	900
3560	25A	117x195x43	526
	50A	128x226x43	671
	75A	101x247x23	858
	100A	177x307x44	1193
	25SA	117x195x43	524
	50SA	128x226x43	668
	75SA	148x255x43	871
	100SA	177x307x44	1178
3561	25A	117x195x43	526
	50А	148x255x43	806
	25BA	117x195x43	526
	50ВА	148x255x43	806
	25CA	117x195x43	568
	50СА	148x255x43	806
	25DA	117x195x43	575
	50DA	148x255x43	806
	25EA	117x195xx43	517
	50EA	148x255x43	806

Модификация	Исполнение	Габариты (Ш х Д х В), мм, не более	Масса, г, не более
3561	25FA	117x195x43	517
3561	50FA	148x255x43	806
3562	25A	117x195x43	612
3562	50A	128xx226x43	702
3566	25BA	94x161x32	345
	25СА	94x161x32	345
	50СА	228x128x43	682
	75СА	220x122x32	624
	100СА	308x178x43	1182
	25DA	94x161x32	345
3580	25A	128x226x43	751
	50A	148x255x43	935
	75A	148x255x43	1152
	100A	177x307x44	1375
	125A	201x338x44	1736
	150А	201x338x44	1960
	175A	250x420x40	2278
	200A	255x430x40	2427
3583	25А	255x148x43	837
	50А	307x177x44	1143
	75А	307x177x44	1460
	100А	307x177x44	1859
	125А	445x290x55	2131
	150А	445x290x55	2437
	175А	445x290x55	2770
	200А	445x290x55	2965
3588	33А	177x307x44	1118
3588	50А	177x307x44	1233
3591	25А	255x148x43	868
	50А	307x177x44	1214
	75А	307x177x44	1274
	100А	338x201x44	1605
	125А	445x290x55	2131
	150А	445x290x55	2437
	175А	445x290x55	2770
3597	100	338x201x44	1356
	200	420x260x50	2600
	300	530x320x60	3722
	400	685x485x75	6944
	500	785x515x75	8080
	600	885x640x75	9830

Таблица 10 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, не более, %

от +15 до +25 80

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 11 - Комплектность средства измерений

Наименование	Обозначение	Количество
Микрометр специальный INSIZE	-	1 шт.
Футляр	-	1 шт.
Установочная мера1)	-	1 шт. (2 шт2))
Сменные пятки для модификаций 3262 и 3562	-	2 шт.
Измерительные наконечники для модификаций 3280 и 3580	-	1 комплект
Дополнительные измерительные наконечники для модификаций 3291, 3591 и 36363)	-	по заказу4)
Ключ-отвертка	-	1 шт.
Источник питания (батарейка)5)	-	1 шт.
Зарядное устройство для аккумуляторной батареи6)	-	1 шт.
Паспорт	-	1 экз.
1) - кроме микрометров с нижним пределом измерений 0 мм и микрометров модификации 3287 2) - количество установочных мер для микрометров модификации 3297 и 3597 3) - состав комплекта измерительных наконечников по заказу потребителя 4) - размер измерительных наконечников по заказу потребителя 5) - для микрометров модификаций 3530, 3532, 3533, 3534, 3538, 3560, 3561, 3562, 3566, 3580, 3583, 3588, 3591, 3597 6) - для микрометров модификаций 3352, 3354, 3355, 3356

Сведения о методах измерений

приведены в разделе 6 «Устройство и принцип работы» паспорта микрометров специальных INSIZE.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия INSIZE CO., LTD, Китай.
