| Номер в госреестре | 93825-24 |
| Наименование СИ | Глубиномеры индикаторные INSIZE |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | INSIZE CO., LTD., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Глубиномеры индикаторные INSIZE (далее по тексту - глубиномеры) предназначены для измерений глубины элементов деталей, а также глубины и ширины пазов, выемок и уступов.
Принцип действия глубиномера основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием, настроенным по концевым мерам длины, цилиндрической детали или поверочной плите, и показанием отсчетного устройства при установке измерительного наконечника на измеряемую поверхность.
Глубиномеры состоят из основания с опорной измерительной поверхностью и установленного в него отсчетного устройства - индикатор часового типа или цифровое отсчетное устройство. Круговая шкала индикаторов часового типа вращается посредством подвижного ободка и оснащена передвижными указателями пределов поля допуска и стопорным винтом. Измерительный стержень отсчетного устройства имеет резьбовое отверстие, позволяющее использовать сменные измерительные наконечники различной конфигурации.
Глубиномеры изготавливаются следующих моделей:
2141 - с цифровым отсчетным устройством, с прямоугольной плоской опорной измерительной поверхностью основания, со сферическим и игольчатым сменными измерительными наконечниками, а также с комплектом сменных удлинительных стержней;
2142 - с цифровым отсчетным устройством, с круглой плоской опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником;
2143 - с цифровым отсчетным устройством, с двусторонне скошенной опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником;

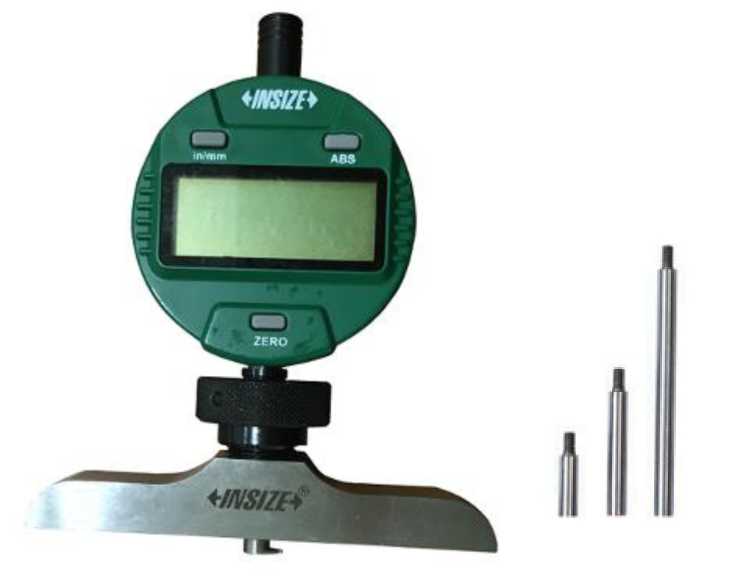

2145 - с цифровым отсчетным устройством, с прямоугольной плоской опорной измерительной поверхностью основания, с плоским съемным измерительным наконечником, а также с комплектом сменных удлинительных стержней. На цилиндрической поверхности плоского измерительного наконечника находится измерительный щуп диаметром 1 мм, расположенный под углом 90° к оси измерения, и предназначенный для измерений ширины пазов в труднодоступных местах.
2182 - с цифровым отсчетным устройством, с V-образной опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником.
Применяются для измерений глубины пазов и выемок, расположенных на наружной поверхности цилиндрических деталей;

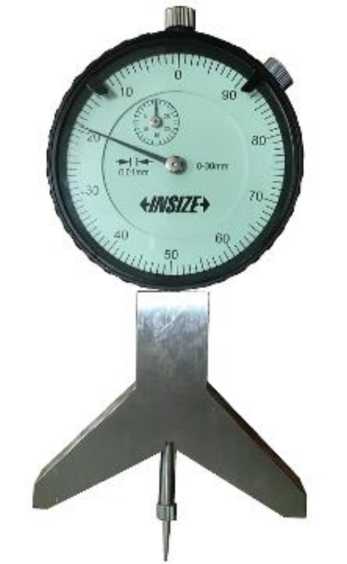

2189 - с индикатором часового типа, с V-образной опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником. Применяются для измерений глубины пазов, расположенных на наружной поверхности цилиндрических деталей;
2341 - с индикатором часового типа, с прямоугольной плоской опорной измерительной поверхностью основания и со сферическим и игольчатым сменными измерительными наконечниками;

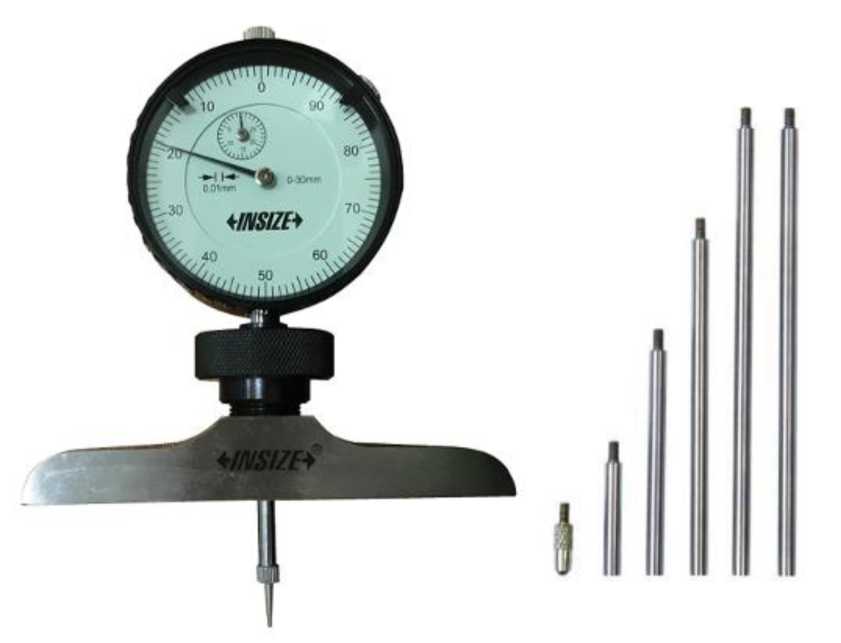

2342 - с индикатором часового типа, с прямоугольной плоской опорной измерительной поверхностью основания, со сферическим и игольчатым сменными измерительными наконечниками, а также с комплектом сменных удлинительных стержней;
2343 - с индикатором часового типа, с круглой плоской опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником.
Глубиномеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Модель глубиномеров указана в составе обозначения модификации, которая указана на футляре и/или на корпусе отсчетного устройства глубиномера. В обозначении модификации первые четыре цифры до знака «дефис» относятся к обозначению модели глубиномера. Обозначение после знака «дефис» относятся к исполнению глубиномера.
Товарный знак "Ж* „/или ШДО' глубиномеров типографским методом, на боковую поверхность основания и/или отсчетное устройство методом лазерной гравировки и/или краски.
наносится на паспорт
Заводской номер глубиномера в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной гравировкой, краской или с помощью наклейки в местах, указанных на рисунке 10.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид глубиномеров указан на рисунках 1 - 9.
Варианты исполнений измерительных наконечников указаны на рисунке 11.
Пломбирование глубиномеров от несанкционированного доступа не предусмотрено.

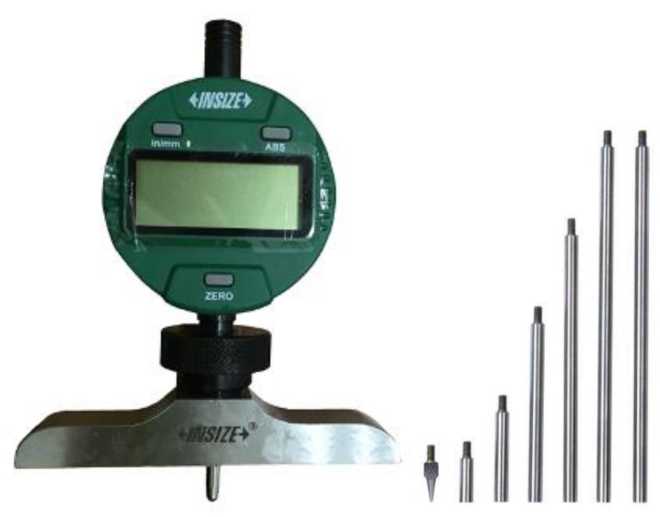

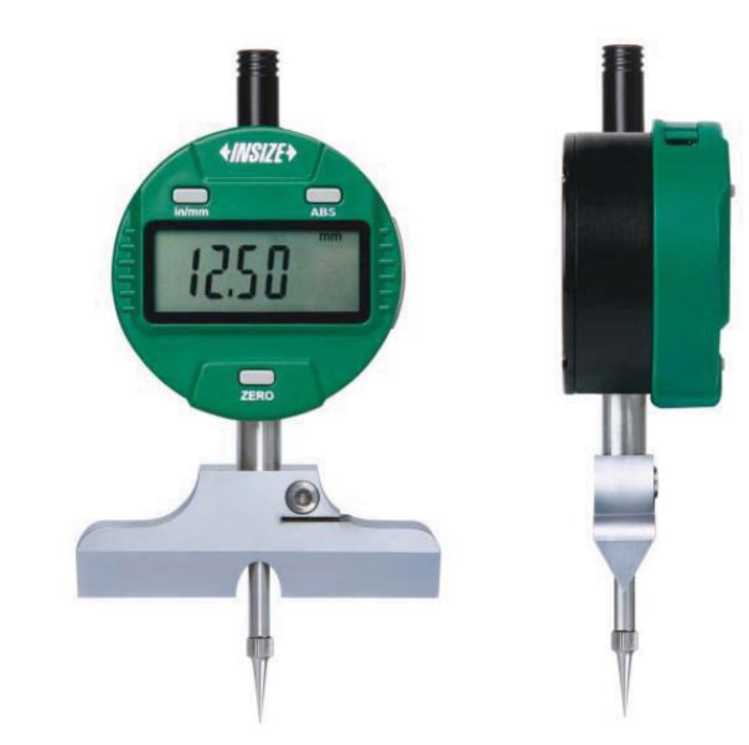

Рисунок 1 - Общий вид глубиномеров модели 2141

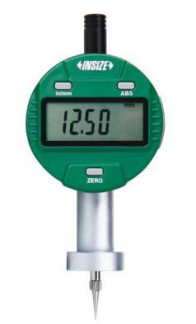

Рисунок 2 - Общий вид глубиномеров модели 2142
Рисунок 3 - Общий вид глубиномеров модели 2143

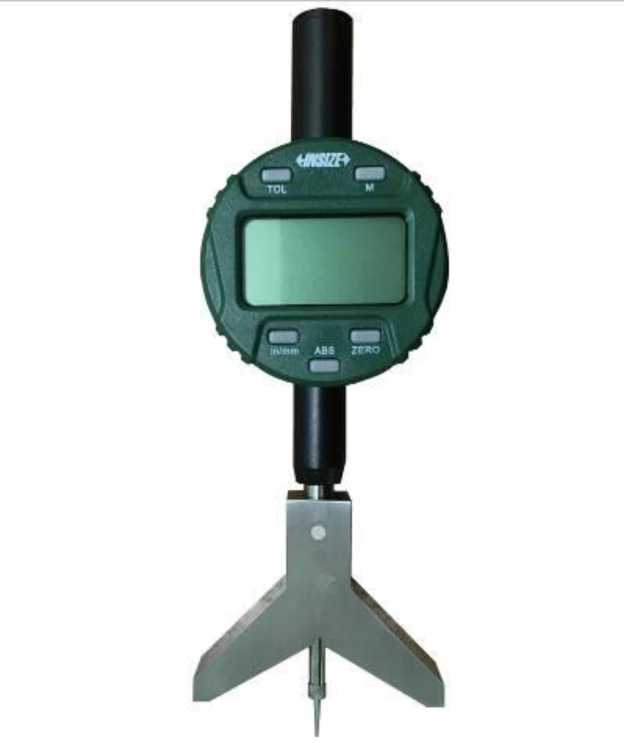

Рисунок 5 - Общий вид глубиномеров модели 2182

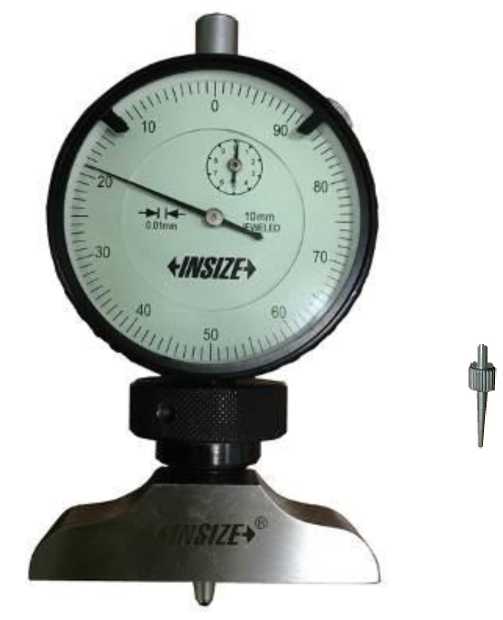

Рисунок 7 - Общий вид глубиномеров модели 2341

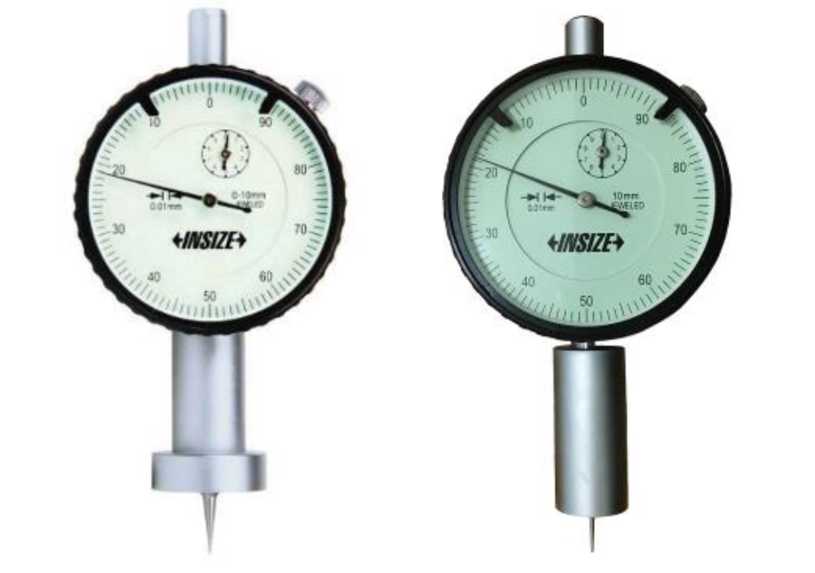

Рисунок 9 - Общий вид глубиномеров модели 2343
Места нанесений заводского номера
Рисунок 10 - Места нанесения заводского номера

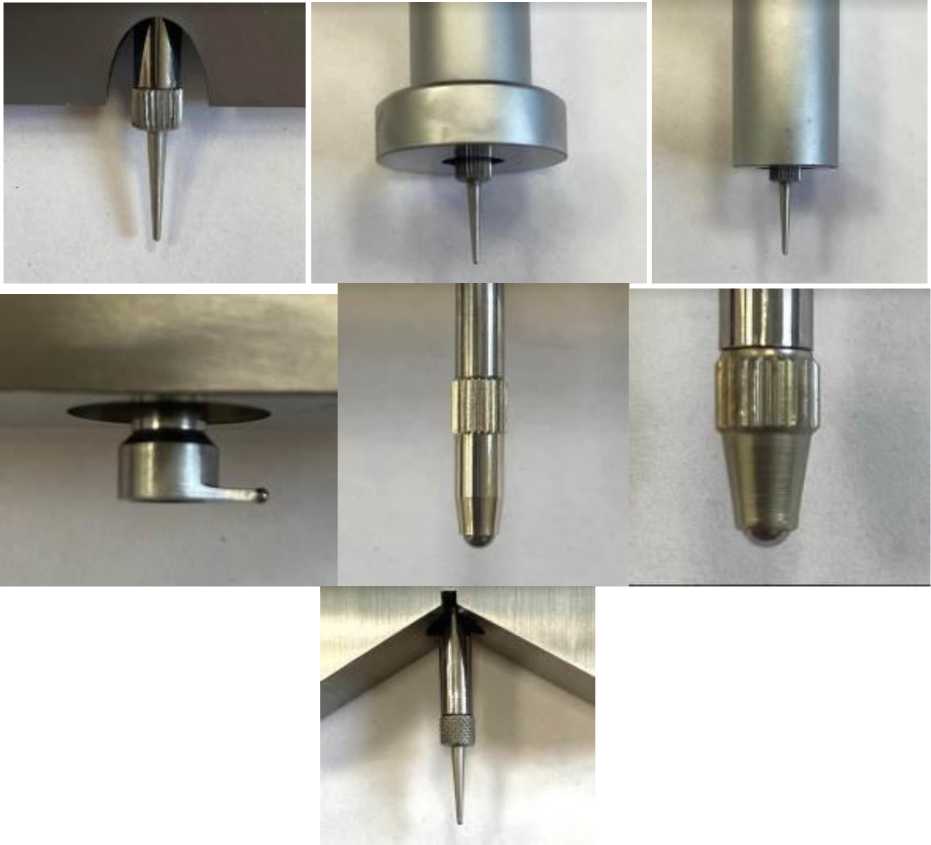

Рисунок 11 - Варианты исполнений измерительных наконечников
Таблица 1 - Основные метрологические характеристики глубиномеров с цифровым отсчетным устройством
| Модель | Модификация | Диапазон измерений глубиномера, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности, мкм | |
| Диапазон измерений, мм | Шаг дискретности, мм | ||||
| 2141 | 2141-201А | от 0 до 300 | от 0 до 12,7 | 0,01 | ±20 |
| 2141-202А | |||||
| 2141-301 | от 0 до 300 | от 0 до 12,7 | 0,001 | ±5 | |
| 2141-302 | |||||
| 2142 | 2142-101 | от 0 до 12,7 | от 0 до 12,7 | 0,01 | ±20 |
| 2142-102 | |||||
| 2142-301 | от 0 до 12,7 | от 0 до 12,7 | 0,001 | ±5 | |
| 2142-302 | |||||
| 2143 | 2143-101 | от 0 до 12,7 | от 0 до 12,7 | 0,01 | ±20 |
| 2145 | 2145-201 | от 0 до 85 | от 0 до 12,7 | 0,01 | ±20 |
| 2145-202 | |||||
| 2145-301 | от 0 до 85 | от 0 до 12,7 | 0,001 | ±5 | |
| 2145-302 | |||||
| 2182 | 2182-25 | от 0 до 25,4 | от 0 до 25,4 | 0,01 | ±20 |
Таблица 2 - Основные метрологические характеристики глубиномеров с индикатором часового типа
| Модель | Модификация | Диапазон измерений глубиномера, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности, мкм | |
| Диапазон измерений, мм | Цена деления, мм | ||||
| 2341 | 2341-101А | от 0 до 10 | от 0 до 10 | 0,01 | ±17 |
| 2342 | 2342-201 | от 0 до 300 | от 0 до 30 | 0,01 | ±30 |
| 2342-202 | |||||
| 2343 | 2343-101 | от 0 до 10 | от 0 до 10 | 0,01 | ±17 |
| 2343-102 | |||||
| 2189 | 2189-30 | от 0 до 30 | от 0 до 30 | 0,01 | ±30 |
Таблица 3 - Измерительное усилие и его колебание
| Наименование характеристики | Значение |
| Измерительное усилие, Н, не более - для глубиномеров моделей 2182, 2189, 2342 - для глубиномеров всех моделей, кроме 2182, 2189, 2342 | 2,2 1,5 |
| Колебание измерительного усилия, Н, не более - для глубиномеров моделей 2182, 2189, 2342 - для глубиномеров всех моделей, кроме 2182, 2189, 2342 | 1,0 0,7 |
Таблица 4 - Допускаемые отклонения от плоскостности измерительной поверхности
основания
| Модель | Модификация | Допускаемые отклонения от плоскостности измерительной поверхности основания, мм, не более |
| 2141 | 2141-201А | 0,0025 |
| 2141-202А | 0,0030 | |
| 2141-301 | 0,0015 | |
| 2141-302 | 0,0020 | |
| 2142 | 2142-101 | 0,0030 |
| 2142-102 | 0,0030 | |
| 2142-301 | 0,0020 | |
| 2142-302 | 0,0020 | |
| 2145 | 2145-201 | 0,0025 |
| 2145-202 | 0,0030 | |
| 2145-301 | 0,0015 | |
| 2145-302 | 0,0020 | |
| 2341 | 2341-101А | 0,0025 |
| 2342 | 2342-201 | 0,0025 |
| 2342-202 | 0,0025 | |
| 2343 | 2343-101 | 0,0030 |
| 2343-102 | 0,0030 |
аблица 5 - Технические характеристики
| Модель | Модификация | Размеры измерительной поверхности основания | Габаритные размеры* (Ширина х Длина х Высота), мм, не более | Масса*, кг, не более | ||
| Длина, мм | Ширина, мм | Угол | ||||
| 2141 | 2141-201А | 63 | 17 | - | 255x150x45 | 0,702 |
| 2141-202А | 101,5 | 17 | - | 255x148x43 | 0,722 | |
| 2141-301 | 63 | 17 | - | 260x150x45 | 0,673 | |
| 2141-302 | 101,5 | 17 | - | 260x150x45 | 0,716 | |
| 2142 | 2142-101 | 016 | - | 155x97x42 | 0,384 | |
| 2142-102 | 025 | - | 155x97x67 | 0,394 | ||
| 2142-301 | 016 | - | 155x97x67 | 0,381 | ||
| 2142-302 | 025 | - | 155x98x68 | 0,396 | ||
| 2143 | 2143-101 | 76 | - | 60° | 255x148x43 | 0,595 |
| 2145 | 2145-201 | 63 | 17 | - | 255x148x43 | 0,660 |
| 2145-202 | 101,5 | 17 | - | 255x148x43 | 0,717 | |
| 2145-301 | 63 | 17 | - | 255x148x43 | 0,663 | |
| 2145-302 | 101,5 | 17 | - | 260x150x45 | 0,716 | |
| 2341 | 2341-101А | 63 | 17 | - | 255x148x43 | 0,698 |
| 2342 | 2342-201 | 63 | 17 | - | 255x148x43 | 0,730 |
| 2342-202 | 101,5 | 17 | - | 255x148x43 | 0,773 | |
| 2343 | 2343-101 | 016 | - | 155x97x42 | 0,380 | |
| 2343-102 | 025 | - | 155x97x42 | 0,396 | ||
| 2182 | 2182-25 | 65 | 15 | 120° | 255x190x100 | 0,953 |
| 2189 | 2189-30 | 65 | 15 | 120° | 255x150x45 | 0,702 |
Примечание: * - указаны с учетом футляра
Таблица 6 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Глубиномер индикаторный INSIZE | - | 1 шт. |
| Элемент питания для глубиномеров моделей 2141, 2142, 2143, 2145,2182 | - | 1 шт. |
| Комплект сменных измерительных наконечников для глубиномеров моделей 2141, 2341, 2342 | - | 1 комплект |
| Комплект сменных удлинительных стержней для глубиномеров моделей 2141, 2145, 2342 | - | 1 комплект |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Принцип работы и техническое обслуживание» паспорта глубиномеров.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
Стандарт предприятия INSIZE CO., LTD «Глубиномеры индикаторные INSIZE»
