| Номер в госреестре | 93882-24 |
| Наименование СИ | Приборы |
| Обозначение типа СИ | ИТИ1 |
| Изготовитель | Акционерное общество "Особое конструкторское бюро "Салют" (АО "ОКБ "Салют"), г. Новосибирск |
| Год регистрации | 2024 |
| Срок свидетельства | 21.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы ИТИ1 (далее по тексту - ИТИ1) предназначены для измерений краевых телеграфных искажений, скорости телеграфирования и формирования испытательного телеграфного сигнала.
Принцип действия ИТИ1 основан на сравнении значащих моментов принимаемого телеграфного сигнала с расчётными (идеальными) значениями, полученными программным способом в персональной электронно-вычислительной машине (далее по тексту ПЭВМ) с использованием программного обеспечения. ИТИ1 обеспечивают приём и формирование телеграфных сигналов в однополосном и двухполосном режимах работы.
ИТИ1 состоят из блока контроля БК ИТИ1 и соединительных кабелей для подключения БК ИТИ1 к объекту контроля. ИТИ1 работают под управлением внешней ПЭВМ.
Тип корпуса ИТИ1 это металлический корпус с расположенной сверху ручкой для переноски. Элементы корпуса окрашены в серый и белый цвет. Доступ к внутренним частям ИТИ1 отсутствует. Конструкция ИТИ1 обеспечивает высокую защиту от несанкционированной настройки и вмешательства. Все элементы регулировки, которые могут повлиять на метрологические характеристики ИТИ1 и программируемые микроконтроллеры расположены на модулях, установленных внутри корпуса. Программирование микроконтроллеров, обеспечивающих цифровую обработку входного сигнала и связь между БК ИТИ1 и управляющим ПВЭМ, осуществляется через технологический разъем на плате соответствующих модулей. Доступ к модулям невозможен без нарушения пломб. Корпус опломбирован с помощью пломбировочных чашек с пластилином под крепёжными винтами с оттиском клейма производителя или поверительного клейма. На корпусе расположены только разъёмы для подключения и функциональные кнопки. Основное управление ИТИ1 осуществляется с установленной на ПВЭМ программой. Обеспечивается нанесение знака поверки в месте доступном для просмотра.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на алюминиевую табличку, которая с помощью заклёпок крепится к корпусу ИТИ1.
Питание блока контроля БК ИТИ1 осуществляется от сети переменного тока.
ИТИ1 относятся к ремонтируемым изделиям.

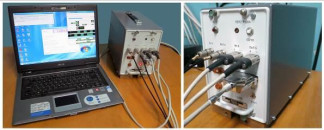

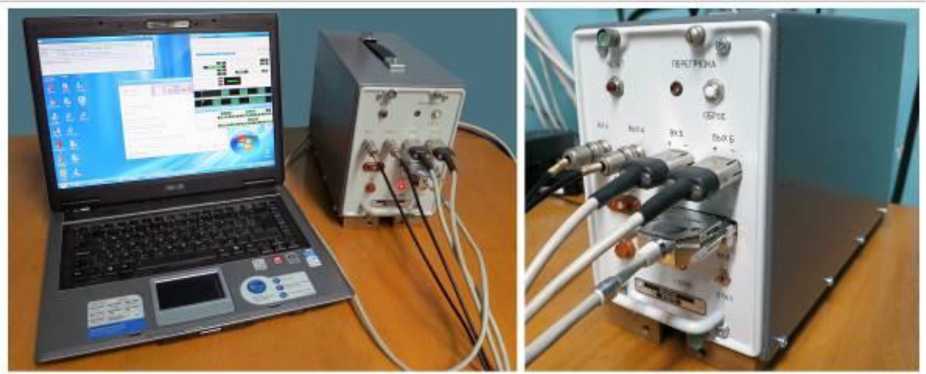

Общий вид ИТИ1 представлен на рисунке 1.
Рисунок 1 - Общий вид ИТИ1

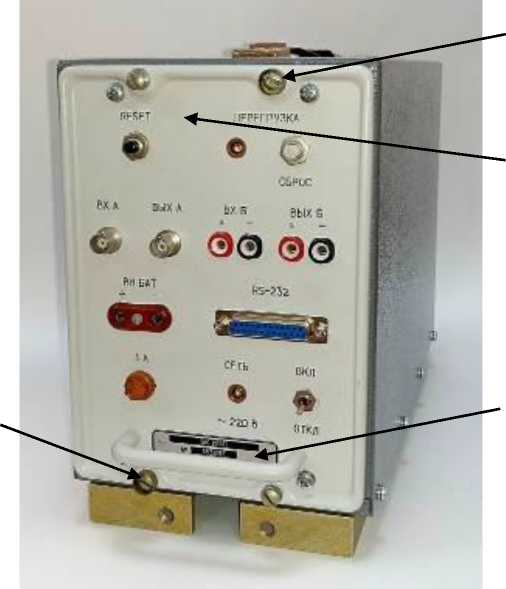

Место пломбировки
Место пломбировки
Место нанесения знака утверждения типа и знака поверки
Место нанесения заводского номера
Рисунок 2 - Общий вид блока контроля ИТИ1
Определено место нанесения знака утверждения типа и поверительного клейма (рисунок 2).
ПО является автономным и метрологически значимым. Команды и данные, введённые через интерфейс пользователя СИ не оказывают недопустимое влияние на метрологически значимое ПО. Уровень защиты от непреднамеренных и преднамеренных изменений - средний (согласно ПР 50.2.077-2014).
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Прибор ИТИ1 |
| Номер версии (идентификационный номер ПО): - версия ПО для ОС Windows - версия ПО для ОС Astra Linux | не ниже v.2.1.2.4 не ниже v.1.2.3.0 |
| Цифровой идентификатор (значение хэш-функции) ПО: - версия ПО для ОС Windows - версия ПО для ОС Astra Linux | 08d434126a48597ebd5716e55de701b4 76daaca83c89b75ef038e78874bf20f1 |
| Алгоритм вычисления значения хэш-функции исполняемого кода | MD5 |
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию. Доступ к внутренним частям БК ИТИ1 исключён путём опломбировании корпуса (рисунок 2).
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности вносимых телеграфных искажений в формируемый испытательный телеграфный сигнал, %, не более | ± 1 |
| Пределы допускаемой относительной погрешности установки скорости телеграфирования испытательного телеграфного сигнала на фиксированных скоростях 50; 75; 100; 150; 250; 300; 500; 600; 1000; 1200; 2000; 2400 Бод, %, не более | ± 0,3 |
| Диапазон измерения краевых искажений телеграфных сигналов тестов 1/1, 1/2, 1/3, 1/6, 2/1, 3/1, 6/1, тестов «РЫ», «Р» и «Ы» (по коду МТК-2) при синхронной передаче и степени стартстопных искажений при стартстопной передаче, на скоростях телеграфирования 50; 75; 100; 150; 250; 300; 500; 600; 1000; 1200; 2000; 2400 Бод, % | до 50 включительно |
Таблица 3 - Технические характеристики
| Наименование и единица измерения характеристики | Номинальное значение | Предельное отклонение |
| 1 Параметры формируемого испытательного телеграфного сигнала: - напряжение по выходу канала А на нагрузке 4,5 кОм, В а) «нажатие +» б) «нажатие -» | 3,7 не более 0,4 | ± 1,3 |
| - напряжение по выходу канала Б, В: а) однополюсный сигнал 20 В на нагрузке 1 кОм «нажатие +» б) однополюсный сигнал 20 В на нагрузке 1 кОм «нажатие -» в) однополюсный сигнал 60 В на нагрузке 3 кОм «нажатие +» г) однополюсный сигнал 60 В на нагрузке 3 кОм «нажатие -» | ||
| 20 | + 8 минус 6 | |
| не более 1 | ||
| 60 | ± 15 | |
| не более 1 |
Продолжение таблицы 3
| Наименование и единица измерения характеристики | Номинальное значение | Предельное отклонение |
| д) двухполюсный сигнал ± 20 В на нагрузке 1 кОм «нажатие +» е) двухполюсный сигнал ± 20 В на нагрузке 1 кОм «нажатие -» ж) двухполюсный сигнал ± 60 В на нагрузке 3 кОм «нажатие +» з) двухполюсный сигнал ± 60 В на нагрузке 3 кОм «нажатие -» - ток на выходе канала Б при работе с внешней батареей напряжением до 120 В, мА: | 20 | + 8 минус 6 |
| минус 20 | + 6 минус 8 | |
| 60 | ± 15 | |
| минус 60 | ± 15 | |
| а) сигнал «нажатие +» | не менее 50 | |
| б) сигнал «нажатие -» | не более 1 | |
| 2 Входное сопротивление по входу канала А, кОм | 4,50 | ± 0,45 |
| 3 Входное сопротивление по входу канала Б, кОм | ||
| 0,10 | ± 0,02 | |
| 1,00 | ± 0,20 | |
| 3,00 | ± 0,50 | |
| не менее 30 | ||
| Напряжение питания от сети переменного тока, В | от 198 до 242 | |
| Частота сети питания, Гц | от 47,5 до 52,5 | |
| Потребляемая мощность, В^А, не более | 50 | |
| Габаритные размеры блока контроля БК ИТИ1, мм, не более - длина - ширина - высота | 380 160 240 | |
| Масса блока контроля БК ИТИ1, кг, не более | 9 | |
| Условия эксплуатации Прибора ИТИ1: - температура окружающей среды, °С - относительная влажность, при температуре 25 °С, %, не более - атмосферное давление, кПа | от минус 10 до плюс 50 98 от 84 до 106 | |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 6 |
| Средняя наработка на отказ, ч | 10000 |
наносится на корпус блока контроля БК ИТИ1 методом гравировки и на титульный лист формуляра ИТИ1 типографским способом.
Таблица 5 - Комплектность ИТИ1
| Наименование | Обозначение | Кол-во |
| Прибор ИТИ1 | ИТИ1 | 1 |
| ПО ИТИ1 (на компакт-диске) | 7532698.00131-01 (для работы под ОС Microsoft Windows) | 1 |
| ШГЛИ.00166-01 (для работы под ОС Astra Linux) | 1* | |
| Кабель (L=1,5 м) | ШГЛИ.685621.712 | 1** |
| Кабель (L=3 м) | ШГЛИ.685621.712-01 | 1** |
| Кабель | ШГЛИ.685621.805 | 2* |
| Кабель | ШГЛИ.685621.822 | 1 |
| Кабель | ШГЛИ.685628.070 | 1 |
| Кабель | ШГЛИ.685661.084 | 2* |
| Вставка плавкая ВП1-1В 1 А 250 В | ОЮ0.480.003 ТУ-Р | 1 |
| Прибор ИТИ1. Руководство по эксплуатации. Часть 1 | ШГЛИ.411167.002 РЭ | 1 |
| Прибор ИТИ1. Руководство по эксплуатации. Часть 2. Альбом схем. | ШГЛИ.411167.002 РЭ1 | 1 |
| Прибор ИТИ1. Формуляр. | ШГЛИ.411167.002 ФО | 1 |
* Поставляется по требованию заказчика и оговаривается в договоре на поставку.
** Длина кабеля (вариант исполнения) уточняется при заказе и оговаривается
в договоре на поставку.
приведены в Руководстве по эксплуатации, часть 1, п.3.2.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 18627-73 «Приборы для измерения краевых искажений стартстопных и синхронных сигналов. Типы и основные параметры»;
Прибор ИТИ1. Технические условия ШГЛИ.411167.002 ТУ.
