| Номер в госреестре | 93883-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | CGIS |
| Изготовитель | Dalian North Instrument Transformer Group Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 22.11.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока CGIS (далее - трансформаторы) предназначены для преобразования силы переменного тока с целью контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Сердечник и вторичная обмотка трансформатора тока CGIS отлиты в огнестойком корпусе из АБС-пластика с использованием высококачественного полиуретана. Отсутствует необходимость в защите, что особенно подходит для установки на входящих и исходящих кабелях в распределительных устройствах с элегазовой изоляцией.
В зависимости от коэффициента трансформации тока, уровня точности и номинальной нагрузки эта серия трансформаторов тока имеет множество характеристик и может соответствовать различным техническим параметрам.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на боковую сторону трансформаторов.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.

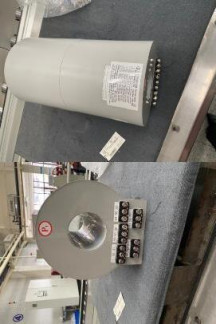

Общий вид трансформаторов, место нанесения знака поверки, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения заводского номера
Место нанесения знака поверки
Место пломбировки
Рисунок 1-Общий вид трансформаторов, место нанесения заводского номера и место пломбировки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальное напряжение ином, | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальная частота, Гц | 50/60 |
| Номинальный первичный ток 11ном, А | от 100 до 3150 |
| Номинальный вторичный ток Ьном, А | 1; 5 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 - для измерений и учета - для защиты | 0,2; 0,2S; 0,5; 0,5S; 1,0; 3,0; 5P/10P |
| Номинальная вторичная нагрузка номинальной вторичной нагрузке > 5В\Л, cos ф = 0.8 номинальной вторичной нагрузке <5В^А, cos ф = 1.0 - для измерений: - для защиты | от 2,5 до 75 от 2,5 до 75 |
Таблицы 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ШиринахДлинахВысота), мм, не более | 700x500x500 |
| Масса, кг, не более | 150 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа, не более | от -25 до +55 95 1,8 |
Таблица 3 - Показатели надёжности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 259200 |
| Срок службы, лет, не менее | 15 |
наносится на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор тока | CGIS | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
Трансформаторы тока CGIS. Стандарт предприятия.
