| Номер в госреестре | 93888-24 |
| Наименование СИ | Источники-измерители |
| Обозначение типа СИ | АКИП-1601 |
| Изготовитель | "IТЕСН ELECTRONIC Со., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 22.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники-измерители АКИП-1601 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, измерения электрического сопротивления постоянному току.
Принцип действия источников основан на воспроизведении и измерении стабилизированных значений силы и напряжения постоянного тока, а также на измерении сопротивления постоянному току с последующей математической обработкой воспроизведённых и измеренных значений величин с помощью встроенных цифро-аналогового и аналого-цифрового преобразователей и отображением полученных результатов на жидкокристаллическом дисплее. Источники-измерители включают в себя биполярный источник постоянного тока, биполярный источник постоянного напряжения, прецизионный мультиметр, устройство потребления тока (электронную нагрузку), микропроцессор для управления режимами работы и устройство индикации. Источники обеспечивают работу в четырех квадрантах диаграммы ток-напряжение. Напряжение и ток измеряются как в режиме источника, так и в режиме отбора мощности в нагрузку. Источники оснащены графическим сенсорным жидкокристаллическим дисплеем с максимальным разрешением 6^ разрядов.
Прибор обеспечивает работу в следующих режимах:
- источник напряжения;
- источник тока;
- б'/г-разрядный цифровой мультиметр (измерение напряжения, силы постоянного тока и сопротивления);
- имитатор батареи;
- электронная нагрузка;
- генератор импульсов.
Конструктивно источники выполнены в виде моноблока в настольном исполнении с питанием от сети переменного тока.
На передней панели источников расположены: дисплей, кнопки управления, кнопка включения питания, порт USB. Управление режимами работы, выбор и регулировка параметров.
На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (USB, LAN, GPIB (опция)), оптический интерфейс для построения многоканальной измерительной системы, измерительные BNC разъемы (для модификаций АКИП-1601/^ АКИП-1601/2^ АКИП-1601/SR).
Источники выпускаются в шести модификациях АКИП-1601/1, АКИП-1601/lR, АКИП-1601/2, АКИП-1601/2К, АКИП-1601/3, АКИП-1601/SR. Модификации различаются разрешением дисплея, максимальными значениями выходного напряжения и тока. Наличие обозначения R в наименовании модификации говорит о наличии входных разъёмов как на передней панели, так и на задней.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка с помощью пломбы в виде наклейки между задней и боковой панелями. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.
Серийный (заводской) номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

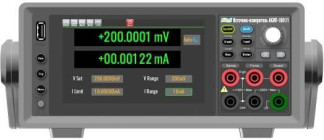

Общий вид источников, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.
А
Б
Шlntw-Шфгпв ШП-МШ
vs«t зооамюял
limn IODOO«»JI
VRinn .'OHiiiV
I Вице
+200.0001 mV
+00.00122 mA

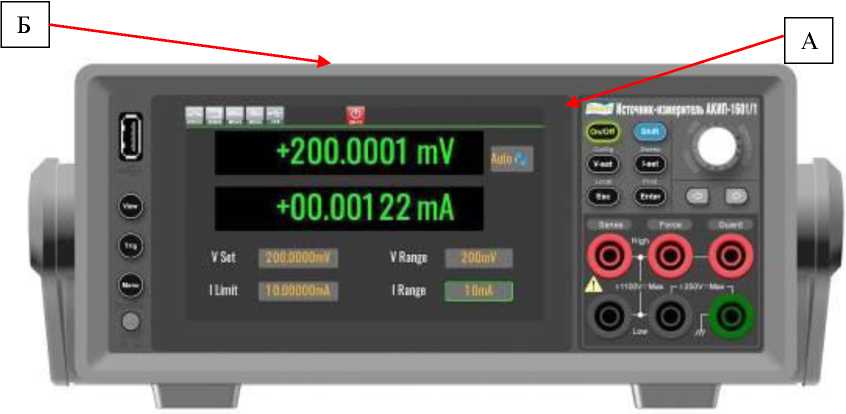

Рисунок 1 - Общий вид источников и место нанесения знака утверждения типа (А) и место нанесения знака поверки (Б)
2EWA Van
LWE RATIh’l ICO-MWAC
В
Г
модификации АКИП-1601/IR, AKHH-16O1/2R, AKHH-16O1/3R

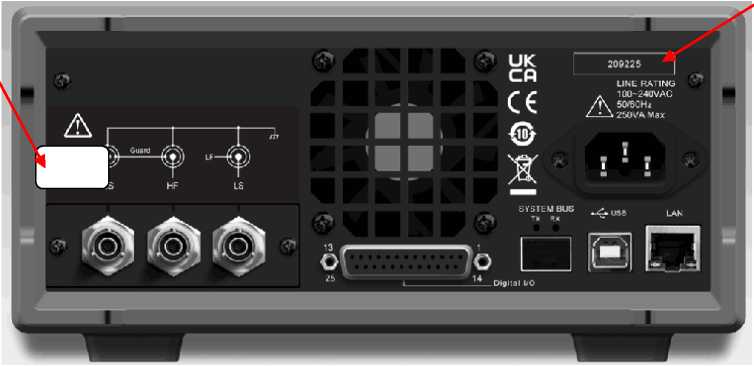

Рисунок 2 - Общий вид задней панели, схема пломбировки от несанкционированного доступа (В) и место нанесения заводского номера (Г)
модификации АКИП-1601/1, АКИП-1601/2, АКИП-1601/3
Источники функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем, которое обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 000.001.001 |
Таблица 2 - Метрологические характеристики источников в режиме воспроизведения силы постоянного тока
| Диапазон измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности AIos воспроизведения силы постоянного тока, А |
| АКИП-1601/1, АКИП-1601/lR | ||
| от -1 до +1 мкА | 1 пА | ±(0,00025^ |Ios|+300 пА) |
| от-10 до +10 мкА | 10 пА | ±(0,00025^ |los|+700 пА) |
| от -100 до +100 мкА | 100 пА | ±(0,00025JM+6 нА) |
| от -1 до +1 мА | 1 нА | ±(0,00025JM+60 нА) |
| от -10 до +10 мА | 10 нА | ±(0,00025-|Ls|+600 нА) |
| от -100 до +100 мА | 100 нА | ±(0,00025 -|Ios|+6 мкА) |
| от-1 до +1 А | 1 мкА | ±(0,0003JM+500 мкА) |
| АКИП-1601/2, АКИП-1601^ | ||
| от -1 до +1 нА | 100 фА | ±(0,001-|Ios|+50 пА) |
| от -100 до +100 нА | 1 пА | ±(0,0006^ |los|+100 пА) |
| от -1 до +1 мкА | 10 пА | ±(0,00025^ |Ios|+300 пА) |
| от -10 до +10 мкА | 100 пА | ±(0,00025^ |los|+700 пА) |
| от -100 до +100 мкА | 1 нА | ±(0,0002^|Ios|+6 нА) |
| от -1 до +1 мА | 10 нА | ±(0,0002^ |Ios|+60 нА) |
| от -10 до +10 мА | 100 нА | ±(0,0002-|]os|+600 нА) |
| от-100 до +100 мА | 1 мкА | ±(0,0002^ |Ios|+6 мкА) |
| от -1 до +1 А | 10 мкА | ±(0,0005JIos|+500 мкА) |
| от -1,5 до +1,5 А | 10 мкА | ±(0,0005-|Ios|+1,5 мА) |
| АКИП-1601/3, АКИП-1601/SR | ||
| от -1 до +1 нА | 10 фА | ±(0,001-|Ios|+50 пА) |
| от -100 до +100 нА | 100 фА | ±(0,0006^ |Ios|+100 пА) |
| от -1 до +1 мкА | 1 пА | ±(0,00025^ |Ios|+300 пА) |
| от -10 до +10 мкА | 10 пА | ±(0,00025^ |Ios|+700 пА) |
| от -100 до +100 мкА | 100 пА | ±(0,0002^|Ios|+6 нА) |
| от -1 до +1 мА | 1 нА | ±(0,0002^ |Ios|+60 нА) |
| от -10 до +10 мА | 10 нА | ±(0,0002JM+600 нА) |
| от-100 до +100 мА | 100 нА | ±(0,0002^ |Ios|+6 мкА) |
| от -1 до +1 А | 1 мкА | ±(0,0005JIos|+500 мкА) |
| от -3 до +3 А | 10 мкА | ±(0,0005-|]os|+1,5 мА) |
| от -10 до +10 А1) | 10 мкА | ±(0,004- |Ios|+25 мА) |
| Примечания: 1) - модификация АКИП-1601/3 в импульсном режиме Ios - значение воспроизводимой силы тока, А | ||
Таблица 3 - Метрологические характеристики источников в режиме измерения силы
постоянного тока
| Диапазон измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности AIom измерения силы постоянного тока, А |
| 1 | 2 | 3 |
| АКИ | П-1601/1, АКИП-1601/lR | |
| от -1 до +1 мкА | 1 пА | ±(0,00025-|lom|+300 пА) |
| от -10 до +10 мкА | 10 пА | ±(0,00025JM+700 пА) |
| от -100 до +100 мкА | 100 пА | ±(0,00025-|lom|+6 нА) |
| от -1 до +1 мА | 1 нА | ±(0,00025-Ы+60 нА) |
| от -10 до +10 мА | 10 нА | ±(0,00025-|lom|+600 нА) |
| от-100 до +100 мА | 100 нА | ±(0,00025-Ы+6 мкА) |
| от -1 до +1 А | 1 мкА | ±(0,0003JM+500 мкА) |
| АКИ | П-1601/2, АКИП-1601^ | |
| от -1 до +1 нА | 10 фА | ±(0,001-|Iom|+50 пА) |
| от -100 до +100 нА | 100 фА | ±(0,0006-|Iom|+100 пА) |
| от -1 до +1 мкА | 1 пА | ±(0,00025JM+300 пА) |
| от -10 до +10 мкА | 10 пА | ±(0,00025-|lom|+700 пА) |
| от -100 до +100 мкА | 100 пА | ±(0,0002-|Iom|+6 нА) |
| от -1 до +1 мА | 1 нА | ±(0,0002-Ы+60 нА) |
| от -10 до +10 мА | 10 нА | ±(0,0002-|lom|+600 нА) |
| от-100 до +100 мА | 100 нА | ±(0,0002^ |Ios|+6 мкА) |
| от -1 до +1 А | 1 мкА | ±(0,0005-|lom|+500 мкА) |
| от -1,5 до +1,5 А | 1 мкА | ±(0,0005-|Iom|+1,5 мА) |
| АКИ | П-1601/3, АКИП-1601/SR | |
| от -1 до +1 нА | 10 фА | ±(0,001- |Iom|+50 пА) |
| от -100 до +100 нА | 100 фА | ±(0,0006-Ы+100 пА) |
| от -1 до +1 мкА | 1 пА | ±(0,00025-|lom|+300 пА) |
| от -10 до +10 мкА | 10 пА | ±(0,00025JM+700 пА) |
| от -100 до +100 мкА | 100 пА | ±(0,0002-|lom|+6 нА) |
| от -1 до +1 мА | 1 нА | ±(0,0002-|Lm|+60 нА) |
| от -10 до +10 мА | 10 нА | ±(0,0002-Ы+600 нА) |
| от-100 до +100 мА | 100 нА | ±(0,0002-|Lm|+6 мкА) |
| от -1 до +1 А | 1 мкА | ±(0,0005JM+500 мкА) |
| от -3 до +3 А | 10 мкА | ±(0,0005-|lom|+1,5 мА) |
| от -10 до +10 А | 10 мкА | ±(0,004-Ы+25 мА) |
| Примечание: Iom - значение воспроизводимой силы тока, А | ||
Таблица 4 - Метрологические характеристики источников в режиме воспроизведения
напряжения постоянного тока
| Диапазон измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности AUos воспроизведения напряжения постоянного тока, В |
| 1 | 2 | 3 |
| АКИ | П-1601/1, АКИП-1601/lR | |
| от -200 до +200 мВ | 0,1 мкВ | ±(0,00015^Uos|+300 мкВ) |
| от -2 до +2 В | 1 мкВ | ±(0,00015-|Uos|+300 мкВ) |
| от -20 до +20 В | 10 мкВ | ±(0,00015-|Uos|+1 мВ) |
| от -200 до +200 В | 100 мкВ | ±(0,00015^Uos|+10 мВ) |
| от -1000 до +1000 В | 1 мВ | ±(0,0002^Uos|+50 мВ) |
| АКИ | П-1601/2, AKHn-1601/2R | |
| от -200 до +200 мВ | 1 мкВ | ±(0,00015^Uos|+300 мкВ) |
| от -2 до +2 В | 10 мкВ | ±(0,00015^Uos|+300 мкВ) |
| от -20 до +20 В | 100 мкВ | ±(0,00015^Uos|+1 мВ) |
| от -200 до +200 В | 1 мВ | ±(0,00015^Uos|+10 мВ) |
| АКИ | П-1601/3, AKHn-1601/3R | |
| от -200 до +200 мВ | 0,1 мкВ | ±(0,00015^Uos|+300 мкВ) |
| от -2 до +2 В | 1 мкВ | ±(0,00015^Uos|+300 мкВ) |
| от -20 до +20 В | 10 мкВ | ±(0,00015^Uos|+1 мВ) |
| от -200 до +200 В | 100 мкВ | ±(0,00015^Uos|+10 мВ) |
| Примечание: Uos - значение воспроизводимого напряжения, В | ||
Таблица 5 - Метрологические характеристики источников в режиме измерения напряжения постоянного тока
| Диапазон измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности AUom измерения напряжения постоянного тока, В |
| АКИ | П-1601/1, АКИП-1601т | |
| от -200 до +200 мВ | 0,1 мкВ | ±(0,00015^Uom|+300 мкВ) |
| от -2 до +2 В | 1 мкВ | ±(0,00015 -|Uom|+300 мкВ) |
| от -20 до +20 В | 10 мкВ | ±(0,00015^Uom|+1 мВ) |
| от -200 до +200 В | 100 мкВ | ±(0,00015^Uom|+10 мВ) |
| от -1000 до +1000 В | 1 мВ | ±(0,0002^Uom|+50 мВ) |
| АКИ | П-1601/2, АКИП-1601^ | |
| от -200 до +200 мВ | 1 мкВ | ±(0,00015^Uom|+300 мкВ) |
| от -2 до +2 В | 10 мкВ | ±(0,00015 ^Uom|+300 мкВ) |
| от -20 до +20 В | 100 мкВ | ±(0,00015^Uom|+1 мВ) |
| от -200 до +200 В | 1 мВ | ±(0,00015^Uom|+10 мВ) |
| АКИ | П-1601/3, АКИП-1601^ | |
| от -200 до +200 мВ | 0,1 мкВ | ±(0,00015^Uom|+300 мкВ) |
| от -2 до +2 В | 1 мкВ | ±(0,00015 -|Uom|+300 мкВ) |
| от -20 до +20 В | 10 мкВ | ±(0,00015^Uom|+1 мВ) |
| от -200 до +200 В | 100 мкВ | ±(0,00015^Uom|+10 мВ) |
| Примечание: Uom - значение измеряемого напряжения, В | ||
Таблица 6 - Метрологические характеристики источников в режиме измерения сопротивления постоянному току
| Диапазон измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности AR измерения сопротивления постоянному току, Ом |
| 1 | 2 | 3 |
| АКИ | П-1601/1, АКИП-1601/lR | |
| 2 Ом | 1 мкОм | ±(0,001-R+0,0003 Ом) |
| 20 Ом | 10 мкОм | ±(0,00055-R+0,003 Ом) |
| 200 Ом | 100 мкОм | ±(0,00055-R+0,03 Ом) |
| 2 кОм | 1 мОм | ±(0,00055-R+0,3 Ом) |
| 20 кОм | 10 мОм | ±(0,00055-R+3 Ом) |
| 200 кОм | 100 мОм | ±(0,00055-R+30 Ом) |
| 2 МОм | 1 Ом | ±(0,0007-R+300 Ом) |
| 20 МОм | 10 Ом | ±(0,0035-R+3 кОм) |
| АКИП-1601/2, АКИ11-1601/2R | ||
| 2 Ом | 1 мкОм | ±(0,001 • R+0,0003 Ом) |
| 20 Ом | 10 мкОм | ±(0,00055• R+0,003 Ом) |
| 200 Ом | 100 мкОм | ±(0,00055• R+0,03 Ом) |
| 2 кОм | 1 мОм | ±(0,00055• R+0,3 Ом) |
| 20 кОм | 10 мОм | ±(0,00055 -R+3 Ом) |
| 200 кОм | 100 мОм | ±(0,00055-R+30 Ом) |
| 2 МОм | 1 Ом | ±(0,0007-R+300 Ом) |
| 20 МОм | 10 Ом | ±(0,002-R+3 кОм) |
| 200 МОм | 100 Ом | ±(0,007 -R+30 кОм) |
| АКИП-1601/3, АКИ11-1601/3R | ||
| 2 Ом | 1 мкОм | ±(0,001 • R+0,0003 Ом) |
| 20 Ом | 10 мкОм | ±(0,00055• R+0,003 Ом) |
| 200 Ом | 100 мкОм | ±(0,00055• R+0,03 Ом) |
| 2 кОм | 1 мОм | ±(0,00055• R+0,3 Ом) |
| 20 кОм | 10 мОм | ±(0,00055 -R+3 Ом) |
| 200 кОм | 100 мОм | ±(0,00055-R+30 Ом) |
| 2 МОм | 1 Ом | ±(0,0007-R+300 Ом) |
| 20 МОм | 10 Ом | ±(0,002-R+3 кОм) |
| 200 МОм | 100 Ом | ±(0,007 -R+30 кОм) |
| Примечание: R - значение измеряемого сопротивления, Ом | ||
Таблица 7 - Пределы допускаемой дополнительной абсолютной погрешности
измерения/воспроизведения при установке времени измерения меньше 1-PLC_______________
| Установленное значение PLC | Пределы измерения/ воспроизведения напряжения | Пределы измерения/воспроизведения тока | |||||
| 0,2 В | от 2 до 200 В | 10 нА | 100 нА | от 0,1 до 10 мкА | от 100 мкА до 100 мА | от 1 до 3 А | |
| 0,1-PLC | ±0,0001-U | ±0,00005 •U | ±0,003-1 | ±0,0003-1 | ±0,0001-1 | ±0,0001-1 | ±0,0001-1 |
| 0,01- PLC | ±0,0005-U | ±0,0001 •и | ±0,01-1 | ±0,001-1 | ±0,0005-1 | ±0,0002-1 | ±0,0003-1 |
| 0,001-PLC | ±0,003-U | ±0,00-U | ±0,03-1 | ±0,01-1 | ±0,003-1 | ±0,002-1 | ±0,002-1 |
| Примечания: I - значение воспроизводимой/измеряемой силы тока, А; U - значение воспроизводимого/измеряемого напряжения, В | |||||||
Таблица 8 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, в долях от пределов допускаемой основной погрешности | ±0,15 |
| Максимальная выходная мощность, Вт | 20 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 80 |
Таблица 9 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 6,7 |
| Габаритные размеры (ширинахвысотахглубина), мм | 450x214x88 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 |
| Потребляемая мощность, Вт, не более | 250 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до +40 85 |
Таблица 10 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 11 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Источник-измеритель | АКИП-1601 | 1 |
| Сетевой кабель питания | - | 1 |
| USB кабель | - | 1 |
| Комплект измерительных кабелей | - | 1 |
| Руководство по эксплуатации (CD-диск) | - | 1 |
приведены в пункте «Режимы измерений и измерительные функции» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от К10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Источники-измерители АКИП-1601».
