| Номер в госреестре | 93889-24 |
| Наименование СИ | Модули расширения частотного диапазона векторных анализаторов электрических цепей |
| Обозначение типа СИ | 3643 |
| Изготовитель | "Ceyear Technologies Co., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 22.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643 предназначены для работы в составе анализаторов электрических цепей векторных (далее - АЦВ) при измерении комплексных коэффициентов передачи и отражения в расширенном диапазоне рабочих частот в волноводных трактах WR15 (3643NA) и WR10 (3643P).
Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643 (далее - МРЧД) имеют две модификации 3643NA и 3643P отличающиеся диапазоном рабочих частот и сечениями волноводного тракта.

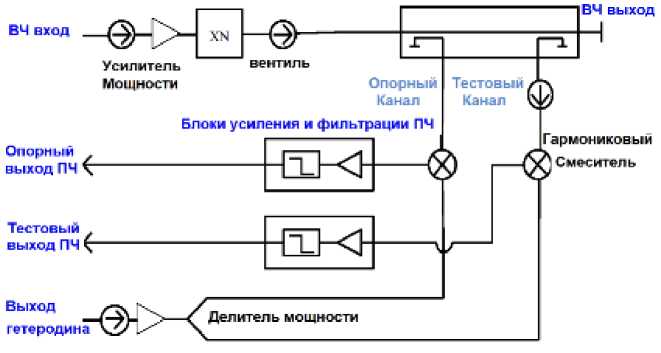

Принцип действия МРЧД основан на переносе спектра СВЧ сигнала, поступающего на вход МРЧД, из области низких частот (ПЧ) в область высоких частот (ВЧ) и в обратном направлении без изменения его структуры. Блок-схема МРЧД приведена на рисунке 1. Частота зондирующего входного сигнала тестового порта АЦВ (RF IN) умножается встроенным в МРЧД умножителем частоты в Nl-раз и через прямой канал двунаправленного ответвителя (НО) подается в тестовый высокочастотный порт МРЧД. Боковые плечи НО служат для контроля значений напряжения падающей (REF OUT) и отраженной (MEAS OUT) волн. При этом ответвленные в каждое боковое плечо НО сигналы гетеродинным методом переносятся вниз по частоте (на частоты рабочего диапазона АЦВ). Сигнал гетеродина (LO IN) для установленных в боковых плечах НО гармониковых смесителей формируется либо свободными портами АЦВ, либо внешним синтезированным генератором, синхронизированным по частоте опорного источника с используемым АЦВ.
Ум ножител ь частоты Двунапра военный ответвитель
Рисунок 1 - Блок-схема МРЧД
Конструктивно МРЧД выполнены в моноблочном исполнении с расположенными на передней и задней панелях соединителями. На передней панели расположен высокочастотный соединитель выходного тестового сигнала МРЧД. На задней панели МРЧД расположены соединители входа гетеродина, тестового выхода промежуточной частоты (далее - ПЧ), опорного выхода ПЧ, высокочастотного входа АЦВ и интерфейса питания постоянного тока.
На боковой панели МРЧД располагается маркировка с обозначением типа и заводского номера, состоящего из восьми буквенно-цифровых значений.

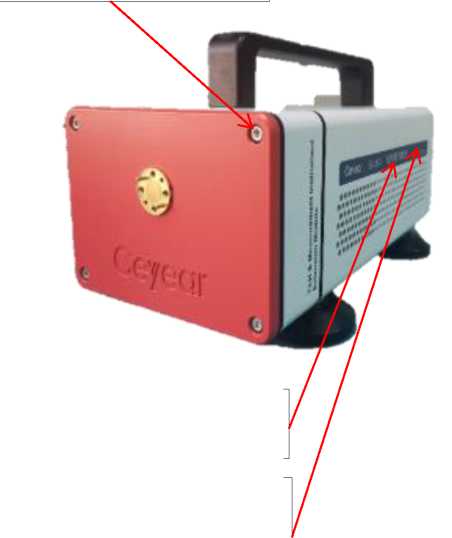

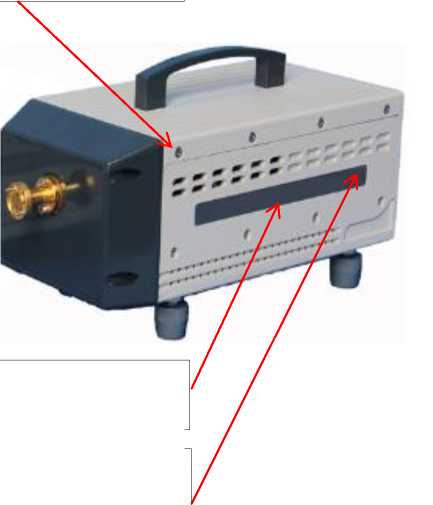

МРЧД поставляется в двух вариантах корпусов, общий вид МРЧД с обозначением мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки представлен на рисунке 2.
Место пломбировки от несанкционированного доступа
Место пломбировки от несанкционированного доступа
Место нанесения заводского номера
Место нанесения знака утверждения типа и знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа и знака поверки
Рисунок 2 - Общий вид МРЧД в двух вариантах корпусов
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 3643NA | 3643P | |
| Диапазон рабочих частот, ГГ ц | от 50 до 75 | от 75 до 110 |
| Диапазон частот на входах «RF» и «LO», ГГц | от 12,50 до 18,75 | от 12,50 до 18,33 |
| Мощность выходного сигнала, дБ (1 мВт), не менее | 5 | |
| Номинальный уровень мощности на входах «RF» и «LO», дБ (1 мВт) | 10 | |
| Диапазон измерений модуля коэффициента передачи |Sji |1), дБ | от 0 до -60 | |
| Диапазон измерений фазы коэффициента передачи | Su |, градус | от -180 до +180 | |
| Диапазон измерений модуля коэффициента отражения Si 2 | от 0,01 до 1 | |
| Диапазон измерений фазы коэффициента отражения |Sii|, градус | от -180 до +180 | |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения | Su |, отн. ед.3) | 0,018+0,014-| Su |+0,018-| Siil2 | |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| 3643NA 3643P | |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус3) | ±[1,0+(180/п)-агс81п(Д| Sti\ / S |)] |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи согласованных четырехполюсников без учета нелинейности и уровня собственных шумов анализатора цепей Д |Sji|, дБ3) | ±[0,12+10,01*S11 ] |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус3) | ±[0,5+(180/n)^arcsin^ \Sji\/8,6)] |
| 1) |Sji| - модуль коэффициента передачи 2) |Sul - модуль коэффициента отражения 3) Значения погрешностей приведены после калибровки комплектами мер калибровочных ZV-WR10, ZV-WR15 или аналогичных | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип фланца волноводного модификация 3643NA модификация 3643P | WR15 WR10 |
| Тип разъема входов «RF» и «LO» | 3,5 мм (розетка) |
| Тип разъема выходов ПЧ | SMA (розетка) |
| Параметры электрического питания: - напряжение постоянного тока, В, не более - сила постоянного тока, А, не более | 12 2 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 240 120 90 |
| Масса, кг, не более | 4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре + 25 °С, %, не более - атмосферное давление кПа (мм рт.ст.) | от +15 до +25 80 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на внешнюю поверхность корпуса МРЧД в виде наклейки.
Таблица 3 - Комплектность МРЧД
| Наименование | Обозначение | Количество, шт./ экз. |
| МРЧД | 3643NA или 3643P | 2 |
| Адаптер питания +12 В | - | 2 |
| Шнур питания | - | 2 |
| USB-кабель | - | 2 |
| Алюминиевая коробка | - | 2 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 2 «Определение метрологических характеристик» документа «Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении
Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов»;
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 23.10.2025 |
