| Номер в госреестре | 93891-24 |
| Наименование СИ | Мультиметры-калибраторы |
| Обозначение типа СИ | АКИП-2201А |
| Изготовитель | "Double King Industrial Holdings Co., Limited", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 22.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры-калибраторы АКИП-2201А (далее - мультиметры) предназначены для измерения в режиме мультиметра силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрического сопротивления постоянного тока, частоты, температуры с помощью термопар и термосопротивлений, а также формирования в режиме калибратора: постоянного напряжения и силы постоянного тока, электрического сопротивления постоянного тока, частоты импульсов, статических характеристик термопар и термосопротивлений.
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом формировании выходных сигналов. Управление процессом измерения/формирования осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется функциональными клавишами. Дополнительные кнопки служат для установки значения выходной величины. Измеренные и/или выходные значения отображаются на цифровом жидкокристаллическом дисплее с указанием режимов измерения входных сигналов и формирования выходных сигналов. Мультиметры осуществляют измерение температуры с использованием термопар типа R, S, K, E, J, T, N, B (с компенсацией температуры холодного спая) и термосопротивлений Pt1000, Pt100, Cu50 и формирование статических характеристик, указанных термопреобразователей. Мультиметры обладают дополнительными функциями: генерации ступенчатого или пилообразного изменения силы выходного тока, изменения формируемой силы постоянного тока с нарастанием в диапазоне от 25 % до 100 % с шагом 25 %, удержания результата измерения, автоматического отключения питания.
Мультиметры представляют собой портативные электрические измерительные приборы, выполненные в пластмассовом корпусе.
На передней панели расположены ЖК-дисплей, клавиши выбора режимов измерений входных и формирования выходных сигналов, функциональные кнопки, гнезда подключения проводов. На задней панели находятся крышка отсека для установки батареи питания и защитных предохранителей, откидной упор.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.

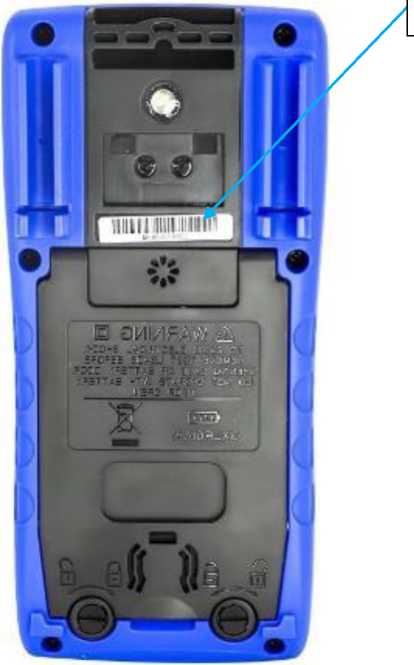

Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус методом печати на наклейке, размещаемой на обратной стороне корпуса.

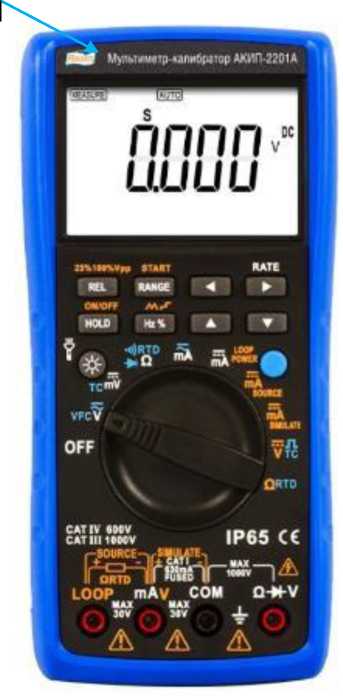

Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя. Место нанесения заводского номера представлено на рисунке 1.

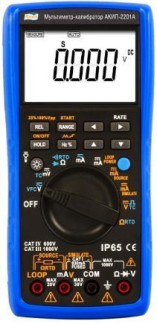

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 1 - Метрологические характеристики при измерении величин
| Наименование характеристики | Диапазон измерений | Разрешение k | Пределы допускаемой основной абсолютной погрешности |
| 1 | 2 | 3 | 4 |
| Измерение напряжения постоянного тока, В | от 0 до ±60,00 мВ | 0,01 мВ | ±(0,002^изм+4^) |
| от 0 до ±600,00 мВ | 0,1 мВ | ||
| от 0 до ±6,000 В | 0,001 В | ||
| от 0 до ±60,00 В | 0,01 В | ||
| от 0 до ±600,00 В | 0,1 В | ||
| от 0 до ±1000,0 В | 1 В |
Продолжение таблицы 1
| 1 | 2 | 3 | 4 | |
| Измерение напряжения переменного тока частотой от 20 Гц до 1 кГц, В | от 0 до 6,000 В | 0,001 В | ±(0,005^+4-1) 1) ±(0,05^изм+4^) 2) | |
| от 0 до 60,00 В | 0,01 В | ±(0,005^изм+4^) | ||
| от 0 до 600,0 В | 0,1 В | |||
| Измерение электрического сопротивления постоянному току, Ом | от 0 до 600,0 Ом | 0,1 Ом | ±(0,002^^+4-10 | |
| от 0 до 6,000 кОм | 0,001 кОм | |||
| от 0 до 60,00 кОм | 0,01 кОм | |||
| от 0 до 600,0 кОм | 0,1 кОм | ±(0,005^^+4-10 | ||
| от 0 до 6,000 МОм | 0,001 МОм | ±(0,01-Кизм+4-к) | ||
| от 0 до 60,00 МОм | 0,01 МОм | ±(0,02-Кизм+4-к) | ||
| Измерение силы постоянного тока, мА | от 0 до ±60,000 мА | 0,01 мА | ±(0,002-!ИЗм+4-к) | |
| от 0 до ±600,00 мА | 0,1 мА | |||
| Измерение силы переменного тока частотой от 20 Гц до 1 кГц, мА | от 0 до 60,000 мА | 0,01 мА | ±(0,005-1изм+10-к) | |
| от 0 до 600,00 мА | 0,1 мА | |||
| Измерение частоты, Гц 8) | от 0 до 9,9999 Гц | 0,0001 Гц | ±(0,002^+4-1) | |
| от 0 до 99,999 Гц | 0,001 Гц | |||
| от 0 до 999,99 Гц | 0,01 Гц | |||
| от 0 до 5,0000 кГц | 0,0001 кГц | |||
| Измерение температуры с помощью термопар, °С 7) | R | от 0°С до +1760 °С | 1 °С | ±(0,005-1^+3) °С 3) ±(0,005Пизм+2) °С 4) |
| S | от 0°С до +1760 °С | |||
| B | от +600°С до +1800 °С | |||
| K | от -200°С до +1350 °С | ±(0,005Пизм+2) °С 5) ±(0,005Пизм+1) °С 6) | ||
| E | от -200°С до +700 °С | |||
| J | от -200°С до +950 °С | |||
| T | от -200°С до +400 °С | |||
| N | от -200°С до +1300 °С | |||
| Измерение температуры с помощью термосопротивлений 7) | Cu50 | от -50°С до +150 °С | 1 °С | ±(0,005Пизм+3) °С |
| Pt100 | от -200°С до +850 °С | |||
| Pt1000 | от -200°С до +800 °С | |||
| Примечания иизм, R-изм, 1изм, Fизм, Тизм — значения измеряемых величин Пределы дополнительной абсолютной погрешности измерения при температуре меньше +18 °С и больше +28 °С рассчитывается по формуле (0,ГД) на каждый 1 °С отклонения, где Д - значение допускаемой основной абсолютной погрешности 1) - при частоте напряжения переменного тока до 400 Гц включ. 2) - при частоте напряжения переменного тока св. 400 Гц 3) - при измеряемой температуре до плюс 100 °С включ. 4) - при измеряемой температуре св. плюс 100 °С 5) - при измеряемой температуре до минус 100 °С включ. 6) - при измеряемой температуре св. минус 100 °С 7) Погрешность нормируется без учета погрешности термопреобразователей. Суммарная погрешность при измерении температуры определяется как алгебраическая сумма погрешностей мультиметра и термопреобразователя 8) - при частоте измеряемого сигнала больше 3 Гц | ||||
Таблица 2 - Метрологические характеристики при воспроизведении величин
| Наименование характеристики | Диапазон воспроизведений | Разрешение, k | Пределы допускаемой основной абсолютной погрешности | |
| Воспроизведение напряжения постоянного тока, В | от -10,00 до +110,00 мВ | 0,01 мВ | ±(0,002/U+4^k) | |
| от -100,0 до +1100,0 мВ | 0,1 мВ | |||
| от -1,000 до +11,000 В | 0,001 В | |||
| Воспроизведение силы постоянного тока, мА | от 0 до +33,000 мА | 0,001 мА | ±(0,002-I+4-k) | |
| Воспроизведение электрического сопротивления постоянного тока, Ом | от 0 до 400,0 Ом | 0,1 Ом | ±(0,002-R+4-k) | |
| Воспроизведение статических характеристик термопар, °С 6) | R | от 0°С до +1767 °С | 1 °С | ±(0,002 •Т+З) 1) ±(0,002 -Т+2) 2) |
| S | от 0 °С до +1767 °С | |||
| B | от +600 °С до +1820 °С | |||
| K | от -200 °С до +1372 °С | 0,1 °С | ±(0,002 ^Т+2) 3) ±(0,002 ^Т+1)4) | |
| E | от -200 °С до +1000 °С | |||
| J | от -200 °С до +1200 °С | |||
| T | от -250 °С до +400 °С | |||
| N | от -200 °С до +1300 °С | |||
| Воспроизведение статических характеристик термосопротивлений, °С 7) | Cu50 | от -50 °С до +150 °С | 0,1 °С | ±(0,002 ^Т+0,6) |
| Pt100 | от -200 °С до +850 °С | |||
| Воспроизведение частоты выходных импульсов, Гц 5) | от 1,0 до 110,0 Гц | 0,1 Гц | ±(0,002<F+2-k) | |
| от 0,100 до 1,100 кГц | 0,001 кГц | |||
| от 1,0 до 11,0 кГц | 0,1 кГц | |||
Примечания
U, R, I, F, Т - значения воспроизводимых величин
1) - при воспроизведении сигнала термопары до плюс100 °С включ.
2) - при воспроизведении сигнала термопары св. плюс100 °С
3) - при воспроизведении сигнала термопары до минус 100 °С включ.
4) - при воспроизведении сигнала термопары св. минус 100 °С
5) Выходной сигнал прямоугольной формы со скважностью 0,5 и амплитудой, задаваемой в диапазоне от 1 до 11 В
6) - погрешность нормируется без учета погрешности компенсации температуры холодного спая
7) - погрешность нормируется без учета сопротивления соединительных проводов
Таблица 3 - Технические характеристики мультиметров
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,5 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 185х90х54 |
| Параметры электрического питания: - напряжение питания постоянного тока (3 батареи АА), В | 4,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 80 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 90 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Мультиметр-калибратор | АКИП-2201А | 1 |
| Измерительные провода со съемным наконечником | - | 2 |
| Сумка-чехол | - | 1 |
| Элементы питания | АА | 3 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе «Проведение измерений» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия «Мультиметры-калибраторы АКИП-2201А».
