| Номер в госреестре | 93892-24 |
| Наименование СИ | Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ПрофКиП" (ООО "ПрофКиП"), Московская обл., г. Мытищи |
| Год регистрации | 2024 |
| Срок свидетельства | 22.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП (далее по тексту - приборы) предназначены для воспроизведения действующего значения напряжения постоянного тока и измерения электрического сопротивления.
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП представляет собой портативный прибор, пластмассовый корпус которого состоит из двух частей. На лицевой стороне корпуса расположены черно-белый дисплей высокой контрастности и клавиатура с кнопками управления. В верхней части корпуса расположены внешние разъемы для подключения высоковольтных кабелей. На нижней стенке корпуса расположено гнездо для подключения к внешнему блоку питания.
Питание осуществляется от встроенной аккумуляторной батареи.
Принцип действия прибора основан на автоматическом преобразовании напряжения постоянного тока в дискретную форму, затем с помощью цифрового кодирования выводе этого значения в виде чисел на черно-белый дисплей
К данному типу средства измерений относятся следующие модификации: ПрофКиП ИДО-06, ПрофКиП ИДО-06/1, ПрофКиП ИДО-07, ПрофКиП ИДО-07/1, ПрофКиП ТДО-06, ПрофКиП ТДО-07.
Приборы различаются между собой:
- наличием /отсутствием определённых режимов измерения;
- основной погрешностью измерений в различных режимах;
- максимальным/ минимальным значением измеряемой величины в том или ином режиме.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель приборов.
Общий вид приборов представлен на рисунках 1-6. Место нанесения заводского номера и место нанесения знака утверждения типа представлено на рисунке 7. Место пломбирования от несанкционированного доступа представлено на рисунке 8.
Рисунок 1 - Общий вид приборов ПрофКиП ТДО-07
Рисунок 2 - Общий вид приборов ПрофКиП ТДО-06
Рисунок 3 - Общий вид приборов ПрофКиП ИДО-06
Рисунок 4 - Общий вид приборов ПрофКиП ИДО-07
Рисунок 5 - Общий вид приборов
ПрофКиП ИДО-06/1
Рисунок 6 - Общий вид приборов
ПрофКиП ИДО-07/1

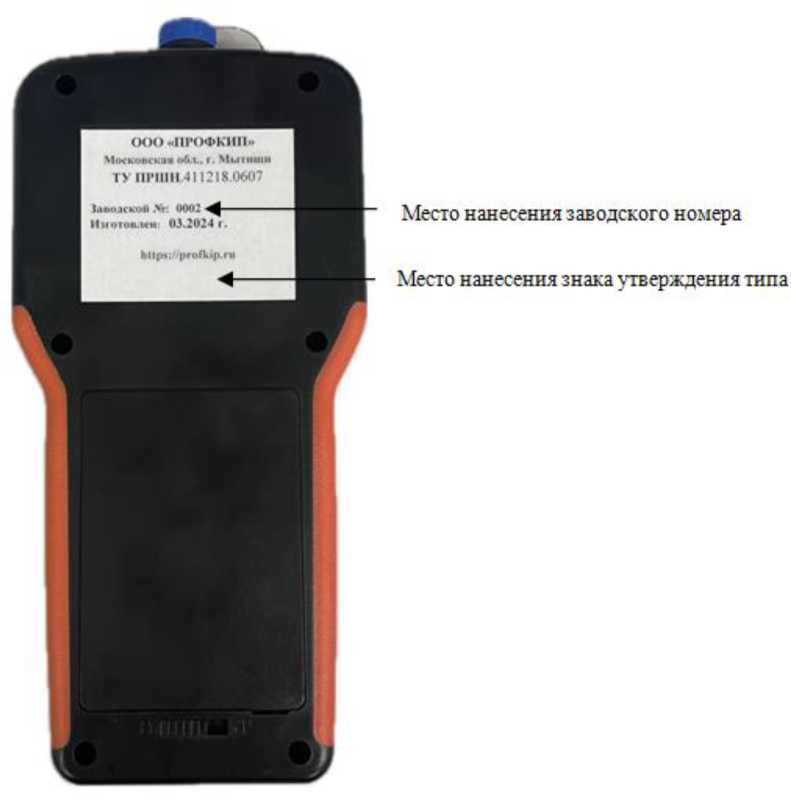

Рисунок 7 - Место нанесения заводского номера и знака утверждения типа

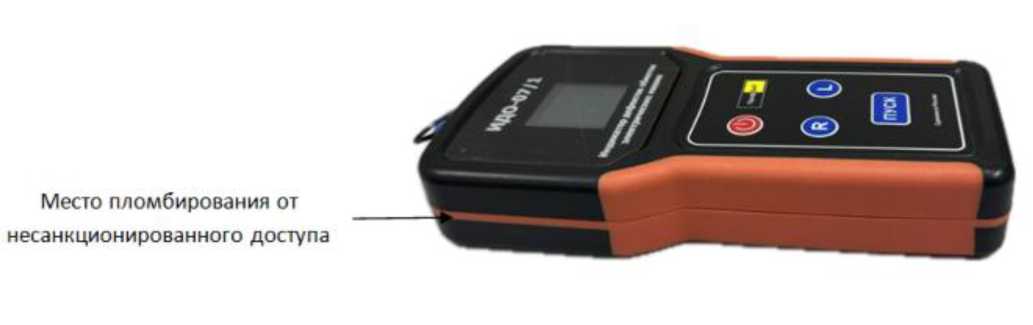

Рисунок 8 - Схема пломбирования от несанкционированного доступа
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем
Уровень защиты ПО прибора «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики в режиме измерения электрического
сопротивления
| Модификация | Диапазон измерений электрического сопротивления, МОм | Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, МОм |
| ТДО-06 | от 0,1 до 500,0 | ±(5 • 10-2 Rизм + 0,05) |
| ТДО-07 | от 0,1 до 500,0 | ±(5 • 10-2 Rизм + 0,05) |
| R-изм - измеренное прибором значение электрического сопротивления, МОм | ||
Таблица 3 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока
| Модификация | Установленное значение напряжения постоянного тока, В | Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
| ТДО-06 | 500 | ±25 |
| 1000 | ±50 | |
| ТДО-07 | 500 | ±25 |
| 1000 | ±50 | |
| ИДО-06 | 500 | ±25 |
| ИДО-07 | 500 | ±25 |
| ИДО-06/1 | 1000 | ±50 |
| ИДО-07/1 | 1000 | ±50 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 215 |
| - ширина | 110 |
| - высота | 35 |
| Масса, кг, не более | 0,35 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +40 |
наносится типографским способом на шильдик, наклеиваемый на заднюю панель прибора, и на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП | ТУ ПРШН.411218.0607 | 1 |
| Элемент (батарея) питания | — | 1 |
| Измерительные провода | — | В соответствии с модификацией прибора |
| Индукционный датчик | — | В соответствии с модификацией прибора |
| Руководство по эксплуатации: - для модификаций ТДО-06, ТДО-07 - для модификаций ИДО-06, ИДО-07, ИДО-06/1, ИДО-07/1 | ПРШН.411218.0607-Т-2024 РЭ ПРШН 411218.0607-И-2024 РЭ | 1 1 |
| Упаковка | — | 1 |
приведены в пункте 8 «порядок работы» руководства по эксплуатации ПРШН.411218.0607-Т-2024 РЭ и в пункте 7 «порядок работы» руководства по эксплуатации ПРШН 411218.0607-И-2024 РЭ.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Технические условия «ТУ ПРШН.411218.0607 ТЕСТЕРЫ И ИНДИКАТОРЫ ДЕФЕКТОВ ЭЛЕКТРИЧЕСКИХ МАШИН ПРОФКИП».
