| Номер в госреестре | 93951-24 |
| Наименование СИ | Машины оптические измерительные Zoller |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | E. ZOLLER GmbH & Co. KG, Германия |
| Год регистрации | 2024 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины оптические измерительные Zoller (далее - машины) предназначены для измерения геометрических параметров режущего инструмента.
Машины представляют собой измерительные установки, выполненные в закрытом корпусе. Конструктивно состоят из измерительного блока, шпинделя для крепления режущего инструмента, закрепленного на станине, персонального компьютера и пульта управления. Основной частью измерительного блока является оптическая система, включающая в себя в левой части источник света, а в правой части специальные линзы и высокочувствительную камеру.
Принцип работы оптической системы, работающей на просвет - 2D измерения, состоит в преобразовании светового излучения, падающего на режущий инструмент, в пучок параллельных лучей с помощью специальных рассеивателей и линз. Изображение захватывается телецентрической линзой и получается черно-белый профиль режущего инструмента. Тень профиля улавливается камерой и полученное изображение передается в компьютер. С помощью программного обеспечения полученное изображение обрабатывается, измеряются необходимые геометрические параметры режущего инструмента.
Машины выпускаются двух модификаций, отличающихся между собой диапазоном измерений, количеством осей вращения и вспомогательным оборудованием.
Модификация genius - базовые машины, которые включают в себя основную оптическую систему, работающую на просвет, дополнительную оптическую камеру, работающую по отраженному свету. Установка имеет три подвижные оси X, Y и Z, ось вращения шпинделя и ось вращения дополнительной оптической камеры.
Модификация threadCheck - улучшенные машины, отличающиеся наличием шестой поворотной оси вращения основной оптической системы.
Пломбировка корпуса машин от несанкционированного доступа не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, наносится типографским способом на маркировочную табличку в месте, указанном на рисунке 1. Общий вид машин приведены на рисунках 2 и 3.

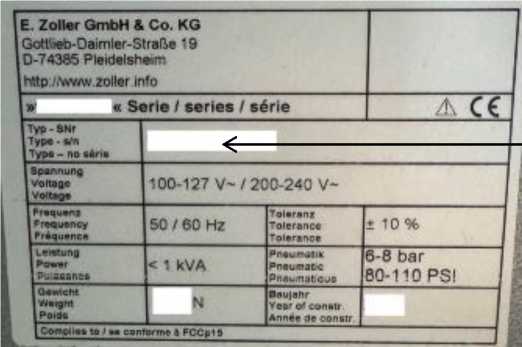

Место нанесения
заводского номера машины
Рисунок 1 - Общий вид маркировочной таблички
Место нанесения маркировочной таблички машины

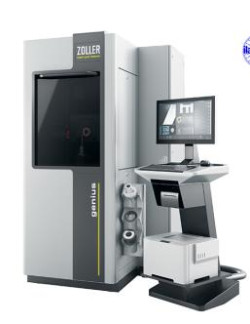

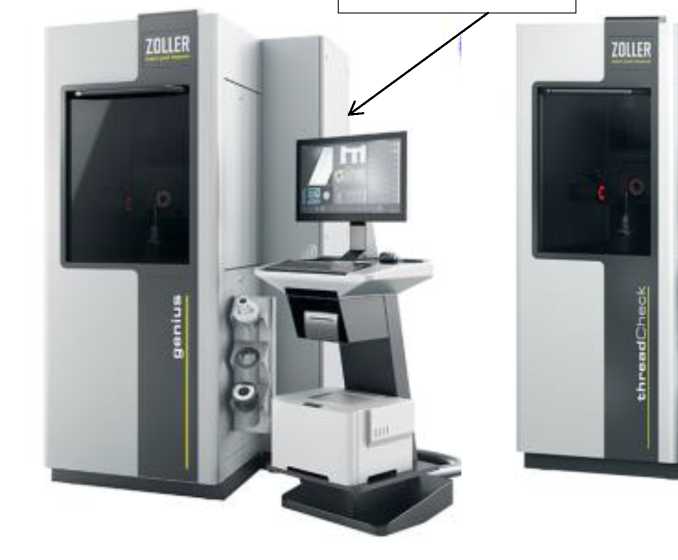

Рисунок 2 - Общий вид машин модификации genius
Место нанесения маркировочной таблички машины

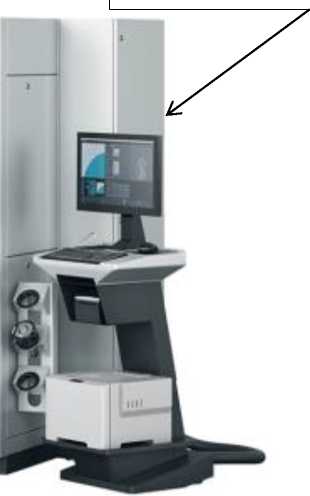

Рисунок 3 - Общий вид машин модификации threadCheck
Машины оптические измерительные Zoller имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Pilot 4.0 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.XX |
| Цифровой идентификатор ПО | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения машин соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики машин
| Наименование характеристики | Модификация | |
| genius | threadCheck | |
| Диапазон измерений, мм - ось Х - ось Y - ось Z | от 0,1 до 400 от 0 до 100 от 0 до 600 | от 0,1 до 260 от 0 до 100 от 0 до 600 |
| Пределы допускаемой абсолютной погрешности измерений длины, мкм - вдоль осей Х и Z (2D) | ±(3,0+L/250), где L - измеряемый размер в мм | |
| Повторяемость измерений диаметра по оси Х, мкм | ±2 | ±2 |
| Допускаемое отклонение от прямолинейности, мкм, не более | 5 | 5 |
| Радиальное биение, мкм, не более | 5 | 5 |
Таблица 3 - Технические характеристики машин
| Наименование характеристики | Модификация | |
| genius | threadCheck | |
| Максимальная масса измеряемого инструмента, кг | 20 | |
| Давление сжатого воздуха в системе, МПа | от 6 до 8 | |
| Потребление воздуха, л/час | до 100 | |
| Параметры электрического питания: - напряжение переменного тока, В | 240±24 | |
| - частота переменного тока, Гц | 50 | |
| Масса, кг, не более | 850 | |
| Габаритные размеры, мм, не более - длина | 1760 | |
| - ширина | 1560 | |
| - высота | 2330 | |
Таблица 4 - Условия эксплуатации
| Наименование характеристики | Значение |
| Температура окружающей среды, °C | от +15 до +25 |
| Относительная влажность, %, без конденсата | до 80 |
наносится на титульный лист документа «Машины оптические измерительные Zoller.
Руководство по эксплуатации» типографским способом.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Машина оптическая измерительная Zoller | Модификация в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в Разделе 7 «Эксплуатация» документа «Машины оптические измерительные Zoller. Руководство по эксплуатации».
Локальная поверочная схема.
