| Номер в госреестре | 94016-24 |
| Наименование СИ | Счетчики электрической энергии постоянного тока электронные |
| Обозначение типа СИ | СКВТ-Ф610Э |
| Изготовитель | Общество с ограниченной ответственностью "АВМ-ЭЛЕКТРО" (ООО "АВМ-ЭЛЕКТРО"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии постоянного тока электронные СКВТ-Ф610Э (далее счетчики) предназначены для измерений и учета электрической энергии в режиме потребления (прямом) или в режиме потребления и возврата (прямом и реверсивном) на электроподвижном составе железных дорог и городского транспорта, на тяговых и зарядных станциях, других объектах, использующих постоянный ток.
К настоящему типу счетчиков в зависимости от области применения и требований заказчика относятся следующие модификаций: СКВТ-Ф610Э К01, СКВТ-Ф610Э К02 (для подвижного состава железных дорог и тяговых подстанций), СКВТ-Ф610Э К03, СКВТ-Ф610Э К04 (для городского электрического транспорта и потребностей метро), СКВТ-Ф610Э DIN02, СКВТ-Ф610Э DIN04 (для зарядных станций, с возможностью установки на DIN-рейку), СКВТ-Ф610Э К05 (без (ЖКИ). Все модификации счетчиков данного типа выполнены на основе тождественного измерительного блока, имеют одинаковую элементную базу, одинаковые метрологические характеристики и отличаются типом корпуса.
Принцип работы счетчиков основан на операциях преобразования нескольких аналоговых сигналов, пропорциональных токам и напряжению измеряемых сетей, в цифровую форму с последующим вычислением текущей мощности и преобразованием результата измерения в последовательность импульсов, количество которых пропорционально потребленной или обратной мощности, а так же отображения результатов учета энергии на дисплее, накопления в энергонезависимой памяти данных о мощности, прямой и обратной энергии, измеренной на интервалах времени и передачи измеренных данных в канал связи через последовательный интерфейс. Измерения по требованию заказчика могут производиться по одному или двум каналам тока (в модификации СКВТ-Ф610Э DIN02 не предусмотрен второй канал связи).
Счетчики состоят из измерительного блока на базе микроконтроллера, делителя высокого напряжения, блоков питания и жидкокристаллического дисплея (далее-ЖКИ).
Счетчики производят измерения совместно с наружными взаимозаменяемыми шунтами или другими взаимозаменяемыми датчиками тока, со встроенным делителем напряжения или внешними взаимозаменяемыми датчиками напряжения.
Структура условного обозначения исполнений счетчиков:
СКВТ - Ф610Э - Х - Х - Х - Х -
| Вариант корпуса: К01; К02; К03; К04; К05; DIN02; DIN04. | ||||
| Вариант ЖКИ: Ж1; Ж2; Ж3; Ж4; Ж0 - без ЖКИ | ||||
| Питание счетчика: БУП - через БУП от измеряемой сети; АС/DC; - от источника переменного или постоянного тока напряжением 24 - 230В; **/**DC - от источника постоянного тока; где (**/**) значение напряжения в В. | ||||
| Режим учета энергии: П - режим потребления; ПВ - режим потребления и возврата; | ||||
| Подключение счетчика через наружный шунт: НШ75 - с номинальным падением напряжения 75мВ НШ150 - с номинальным падением напряжения 150мВ Подключение счетчика через измерительный преобразователь: запись в поле условного обозначения в не производится. Второй канал, записывается через дробь. | ||||
Наличие интерфейса или модема:
485 - c интерфейсом RS485 (протокол ГОСТ 10287-83);
MB - c интерфейсом RS485 (протокол ModBus RTU);
Can - со встроенным интерфейсом CAN;
Eth - со встроенным интерфейсом Ethernet;
R - с радиомодемом;
GSM/GPS-модем c каналами GPRS или CSD.
Номинальное значение напряжения В: 100; 250; 600; 800; 1500; 3000.
| Номинальное значение силы постоянного тока А: 5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500. Второй канал, записывается через дробь. | |
| Класс точности при измерении энергии: - 1,0; 0,5; 0,2. | |
Функционально счетчики могут отличаются:
- по классу точности 1, 0,5 или 0,2;
- по номинальному напряжению и току;
- по типу датчиков тока и напряжения;
- по наличию ЖКИ
- по способу питания: от внешнего источника питания (вспомогательной сети) или от измерительной сети через балластное устройство питания (далее - БУП);
- по режиму учета энергии (режим «Потребление» или «Потребление и возврат»);
- по количеству каналов учета энергии;
- по типу интерфейса и протоколу передачи данных;
- по наличию встроенных или внешних устройств дистанционной передачи и регистрации данных.
Пример обозначения счетчика постоянного тока СКВТ-Ф610Э, модификации СКВТ-Ф610Э К03, класса 0,5 с номинальным значением силы тока 300А; номинальным напряжением 600В, со встроенным интерфейсом RS485, коммуникационным протоколом ModBus, предназначенным для работы с шунтом 75мВ; в режиме учета потребление; питанием счетчика от вспомогательной сети переменного или постоянного тока напряжением от 24В до 230В; изготовленным с ЖКИ Ж1, в корпусе К03.
СКВТ-Ф610Э - 0,5-300А-600В-МВ-НШ75-П-АС/ПС-Ж1-К03.
Информация о производителе, заводском номере, местах установки знаков поверки и установки знака утверждения типа расположена на лицевой панели счетчика. Информация на лицевой панели наносится офсетной печатью для щитка и лазером для корпуса счетчика.
Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчика или в виде пломбы наклейки для корпуса DIN02. Заводской номер наносится на маркировочную наклейку, любым технологическим способом в виде цифрового кода, а на корпус счетчика DIN02 - лазером.
Общие виды счетчиков по модификациям и места их пломбировки от несанкционированного доступа представлены на рисунках 1-7.

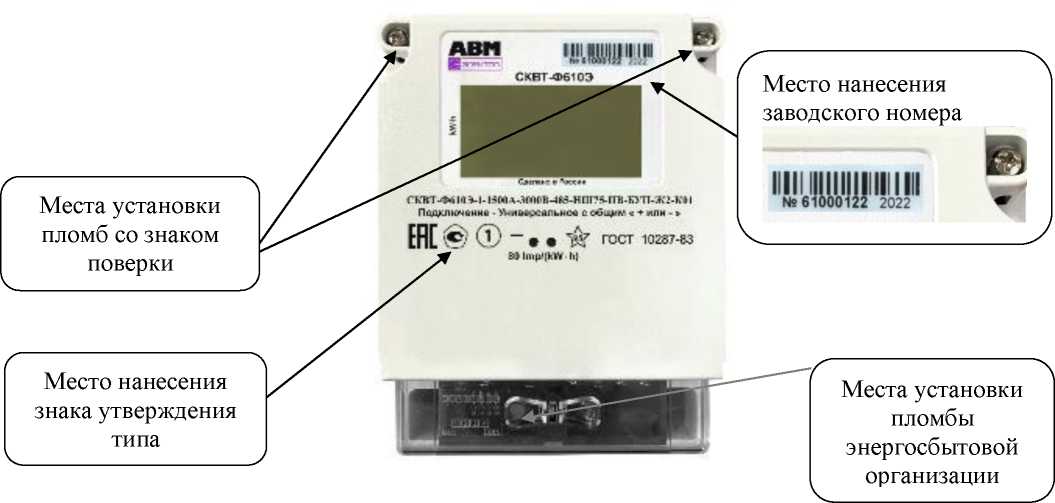

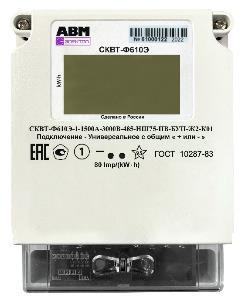

Рисунок 1 - Общий вид счетчика СКВТ-Ф610Э в корпусе К01
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место установки пломбы со знаком
поверки при выпуске с производства на разъеме интерфейса.
Места установки пломб энергосбытовой организации
Места установки пломб со знаком поверки

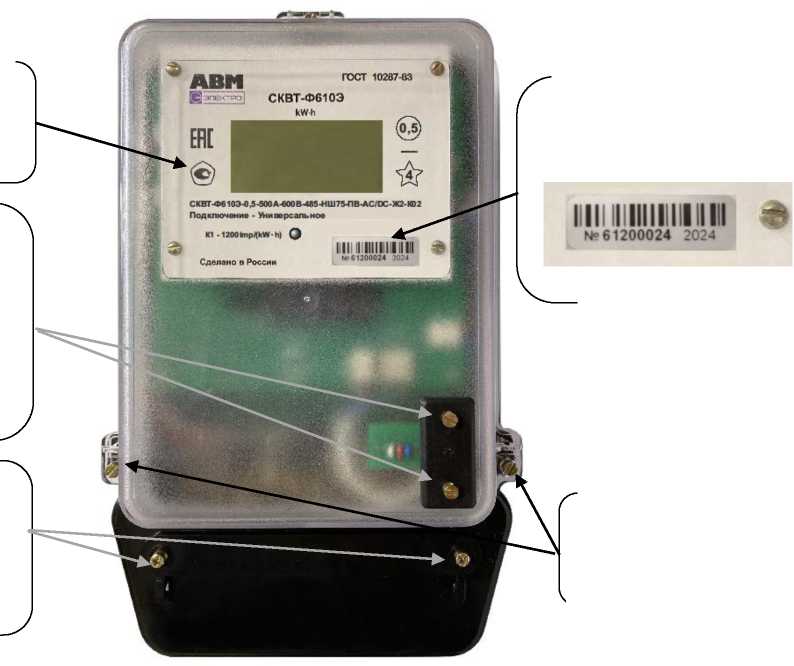

Рисунок 2 - Общий вид счетчика СКВТ-Ф610Э в корпусе К02
Место нанесения знака утверждения типа
Места установки пломб энергосбытовой
СКВТ-Ф61 оэ
kW-h
Место нанесения заводского номера
mu mini iiiiiiiiii №61000322 2022
СКВТ-Ф6103-0.5-500А-600В-485-НШ75-ПВ-АС/ОС-Ж2-К03
Подключение - Универсальное с общим < * или - >
• 1200lmp/(kWh)
ГОСТ 10287-83
Сделано в России
Hill IIIIIIIIIIIIIни < №61000322 2022
Места установки пломб со знаком поверки

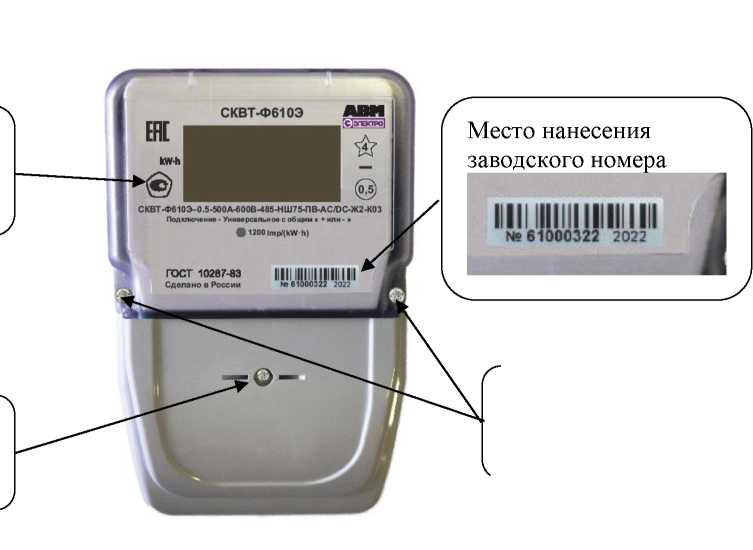

Рисунок 3 - Общий вид счетчика СКВТ-Ф610Э в корпусе К03
Место нанесения
Место нанесения знака утверждения типа
Места установки пломб энергосбытовой организации
поверки

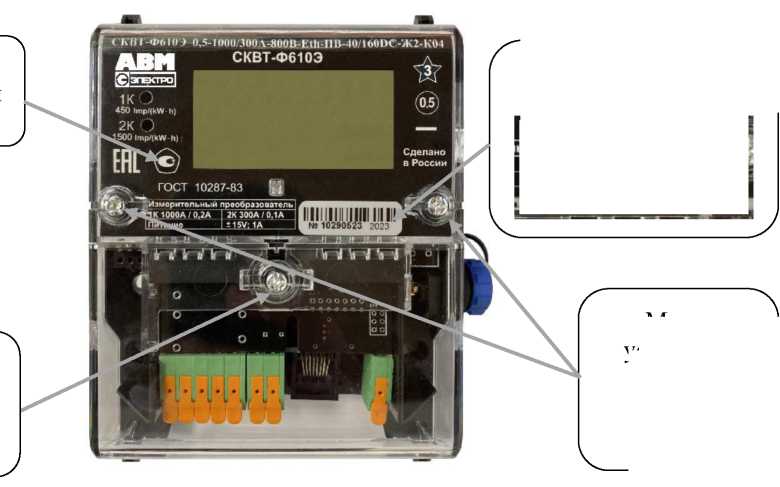

Рисунок 4 - Общий вид счетчика СКВТ-Ф610Э
в корпусе К04
Места установки пломб со знаком
заводского номера
Место нанесения
Место
знаком поверки
нанесения заводского номера
Место установки пломб наклеек со

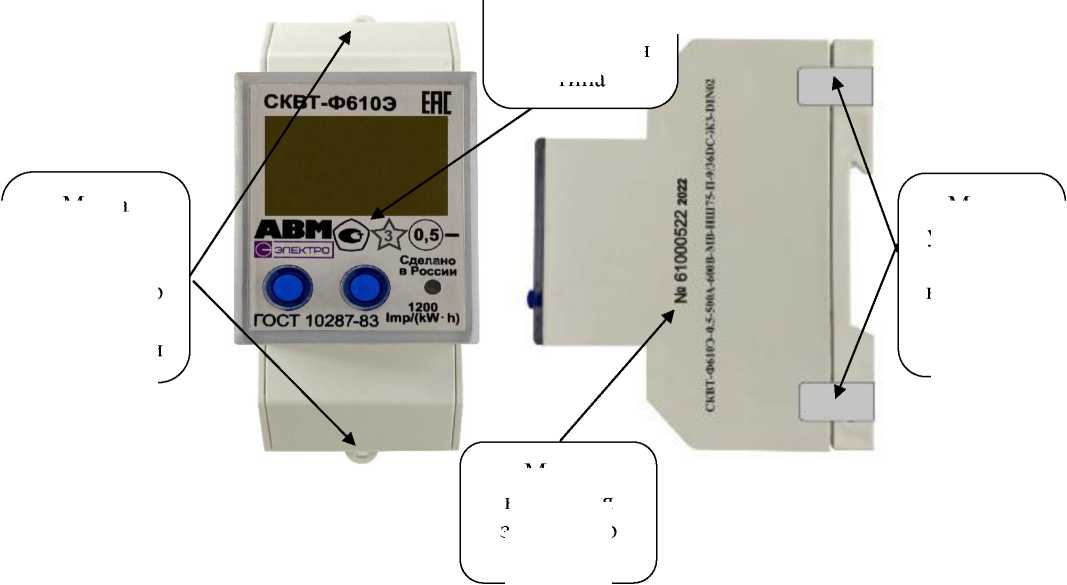

Рисунок 5 - Общий вид счетчика СКВТ-Ф610Э в корпусе DIN02
знака утверждения типа
Места установки пломб энергосбыто вой организации
:-Ж4-Г)1>04
Место
нанесения
поверки
знака
утверждения
организации
типа
Место установки пломб со знаком

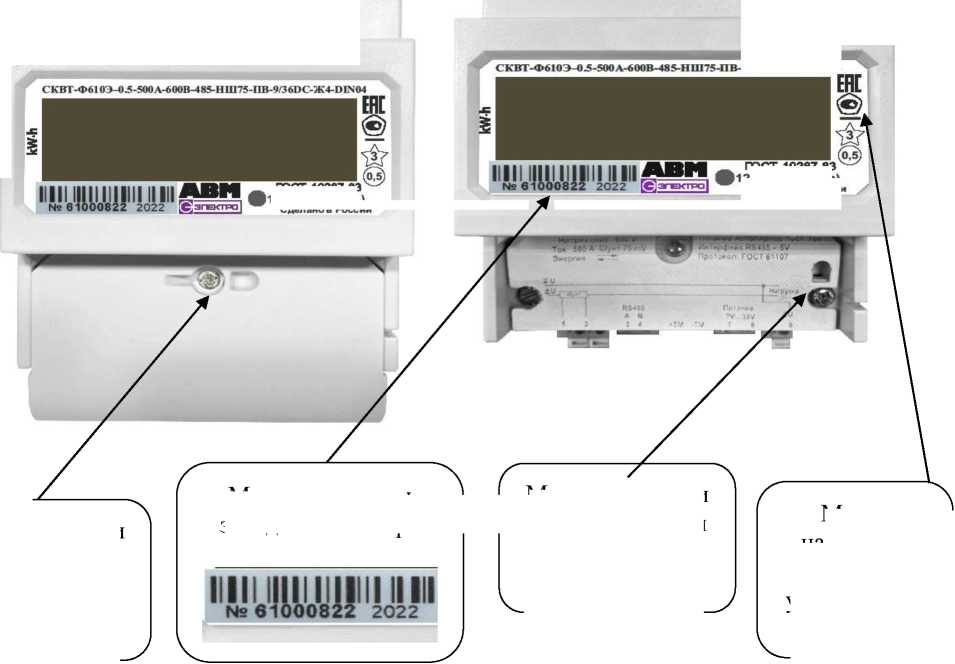

Рисунок 6 - Общий вид счетчика СКВТ-Ф610Э в корпусе DIN04
ПОСТ 10207-83 1200 lmp/(kW*h)
Сделано в России
ПОСТ 10207-83 1200 lmp/(kW- h) Сделано в России
Место нанесения
Места установки пломб энергосбытовой
заводского номера

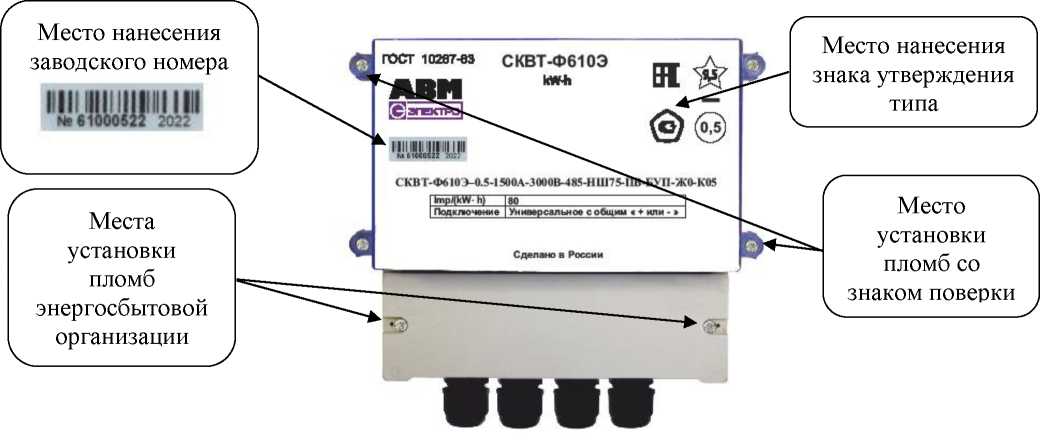

Рисунок 7 - Общий вид счетчика СКВТ-Ф610Э в корпусе К05
Программное обеспечение состоит из метрологически значимой части и сервисной части метрологически не значимой. Метрологически значимая часть состоит из программного обеспечения (ПО) определяющего структуру аналогового узла (AFE) и ПО цифрового сигнального процессора (DSP), определяющего структуру вычислительного алгоритма. ПО обеспечивает преобразование аналоговых сигналов с датчиков тока и напряжения в цифровые значения действующих значений тока и напряжения в сети с последующим вычислением потребляемой мощности, формирование единицы электрической энергии и накопление ее регистрах памяти.
Метрологически значимая часть ПО одинакова для всех модификаций счетчика, не зависит от типа корпуса, отличается коэффициентами, определяющими номинальные значения тока и напряжения, и имеет программную и аппаратную защиту от изменения. Аппаратная защита расположена внутри пломбируемого корпуса счетчика, при этом изменение программы и установленных параметров встроенного программного обеспечения не может быть произведено без нарушения пломб поверки и соответствующего внешнего программного обеспечения, доступного только изготовителю.
Сервисная часть ПО счетчика определяет модификацию счетчиков, является переменной и зависит от требований Заказчика в части отображения в нужном виде данных на дисплее, определяет объем хранимых данных в энергонезависимой памяти счетчика, интерфейс и протокол передачи данных. Сервисная часть ПО обеспечивает связь счетчика с внешними устройствами, обеспечивающими дистанционный канал связи, а также чтение данных, требуемых Заказчику для определения положения транспорта и участков транспортного пути.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ABM5F610MvX_Y, где X_Y версия сервисной части ПО |
| Идентификационный номер метрологически значимой части ПО (отображается на дисплее) | ---22--- |
| Контрольная сумма метрологически значимой части ПО (CRC16) | 0x4FD7 |
| Примечание: где Х от 1до 5; Y от 0 до 9 | |
Таблица 2 - Метрологические характеристики счетчиков
| Наименование характеристики | Значения |
| Класс точности по ГОСТ 10287-83 | 1,0; 0,5; 0,2 |
| Номинальное значение силы постоянного тока при работе с шунтами 75 мВ, А | 5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500 |
| Номинальное значение силы постоянного тока при работе с шунтами 150 мВ, А | 150; 300; 750; 1500 |
| Номинальное значение силы постоянного тока, при работе с датчиками тока, в диапазоне от 10 до 2000 мА на входе счетчиков, А | 5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500 |
Продолжение таблицы 2
| Наименование характеристики | Значения |
| Номинальное значение напряжения, В | 100; 250; 600; 800; 1500; 3000 |
| Максимальный ток, % от номинального тока | 200 |
| Максимальное значения напряжения, % от номинального напряжения | 200 |
| Порог чувствительности, % от номинального тока, как в режиме потребления, так и в режиме потребление и возврат не более | 1 |
| Нормальные условия применения: - температура окружающего воздуха °С Для счетчиков класса 1 Для счетчиков класса 0,5 и 0,2 - относительная влажность окружающего воздуха % - атмосферное давление кПа | от +15 до +25 от +18 до +22 от 30 до 80 от 96 до104 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания от источника постоянного тока. - напряжение постоянного тока, В. Для модификаций: СКВТ-Ф610Э DIN02; СКВТ-Ф610Э DIN04 | от 6 до 36 |
| Для модификаций: СКВТ-Ф610Э К01; СКВТ-Ф610Э К02; СКВТ-Ф610Э К03; СКВТ-Ф610Э К04; СКВТ-Ф610Э К05 Параметры электрического питания от источника переменного тока. | от 24 до 350 |
| - напряжение переменного тока, В. Для модификаций: СКВТ-Ф610Э DIN02; СКВТ-Ф610Э DIN04 Для модификаций: СКВТ-Ф610Э К01; СКВТ-Ф610Э К02; | от 6 до 25 |
| СКВТ-Ф610Э К03; СКВТ-Ф610Э К04; СКВТ-Ф610Э К05 | от 24 до 250 |
| - частота переменного тока, Гц. | 50±1 |
| Потребляемая мощность, по цепи питания, В А, не более | 5 |
| Электрическая прочность изоляции. Действующее значение испытательного напряжения, В. для модификаций: - СКВТ-Ф610Э К01 | 9500 |
| - СКВТ-Ф610Э К02 | 9500 |
| - СКВТ-Ф610Э К03 | 5000 |
| - СКВТ-Ф610Э К04 | 3000 |
| - СКВТ-Ф610Э DIN02 | 3000 |
| - СКВТ-Ф610Э DIN04 | 3000 |
| - СКВТ-Ф610Э К05 | 9500 |
| Габаритные размеры (высота, ширина, глубина), мм, не более: для модификаций: - СКВТ-Ф610Э К01 | 210х126х76 |
| - СКВТ-Ф610Э К02 | 290х180х86 |
| - СКВТ-Ф610Э К03 | 222x146x66 |
| - СКВТ-Ф610Э К04 | 160х130х52 |
| - СКВТ-Ф610Э DIN02 | 106х36х80 |
| - СКВТ-Ф610Э DIN04 | 116х78х70 |
| - СКВТ-Ф610Э К05 | 190х170х96 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Масса, кг, не более для модификаций: - СКВТ-Ф610Э К01 | 1,1 |
| - СКВТ-Ф610Э К02 | 1,1 |
| - СКВТ-Ф610Э К03 | 0,9 |
| - СКВТ-Ф610Э К04 | 0,6 |
| - СКВТ-Ф610Э DIN02 | 0,4 |
| - СКВТ-Ф610Э DIN04 | 0,6 |
| - СКВТ-Ф610Э К05 | 2,0 |
| Условия эксплуатации: - рабочий диапазон температур, °С | от -50 до +60 |
| - относительная влажность окружающего воздуха при температуре 35°С, % | 90 |
| - атмосферное давление кПа | от 60 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 20 |
| Средняя наработка до отказа, ч, не менее | 56000 |
наносится на щиток счетчика офсетной печатью или лазерной маркировкой (или другим способом, не ухудшающим качества) и на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность счетчиков электрической энергии постоянного тока электронных
СКВТ-Ф610Э
| Наименование | Обозначение документа | Количест во | Примечание |
| Счетчик электрической энергии постоянного тока электронный | СКВТ-Ф610Э | 1 шт. | |
| Паспорт | МРНВ.411152.010.ПС | 1 экз. | |
| Транспортная тара | 1 шт. | ||
| Комплект дополнительных принадлежностей | |||
| БУП * | 1 шт. | ||
| Шунт 75 мВ или 150мВ * | 1 шт. | ||
| Соединительные провода** | 1 компл. | ||
| Монтажная панель*** | 1 шт. | ||
| Модем** | 1 шт. | ||
| Руководство оператора по удаленному опросу счетчиков СКВТ-Ф610Э с помощью программы LOADER** | МРНВ.411152.010.01ПО | 1 экз. | |
| Примечание: * поставляется по требованию заказчика; ** поставляется заказчику по отдельному договору. | |||
приведены в п 5.2 раздела «Метод измерения» паспорта МРНВ.411152. 010.ПС.
ГОСТ 10287-83 «Счетчики электрической энергии постоянного тока. Общие технические условия»;
ГОСТ 8.391-80 «ГСИ. Счетчики электрической энергии постоянного тока. Методы и средства поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
МРНВ.411152.010.ТУ «Счетчики электрической энергии постоянного тока электронные СКВТ-Ф610Э. Технические условия».
