| Номер в госреестре | 94017-24 |
| Наименование СИ | Измерители сопротивления заземления |
| Обозначение типа СИ | МЕГЕОН |
| Изготовитель | Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ"), Московская обл., г. Королёв |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления заземления МЕГЕОН (далее по тексту - измерители) предназначены для измерения сопротивления заземляющих устройств переменному току.
Измерители сопротивления заземления МЕГЕОН выпускаются в следующих модификациях: 13020, 13030, 13400.
Модификации отличаются между собой: методом измерения, набором выполняемых функций, конструкцией, формой корпуса, габаритами, массой и комплектом поставки.
Принцип действия измерителей МЕГЕОН 13020 и МЕГЕОН 13030 основан на измерении падения напряжения при фиксированном измерительном токе, протекающем через измеряемое сопротивление заземления,
При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Испытательный ток формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления заземления происходит автоматический разряд объекта измерений.
Принцип действия измерителя МЕГЕОН 13400 основан на 3-х электродном методе измерения сопротивления заземления. В основе работы данного прибора лежит компенсационный метод измерения, основанный на балансировке моста. Для повышения точности измерений в приборе используется «трёхточечная» схема измерений с потенциальным электродом. Испытательный ток формируется встроенным ручным генератором.
Заводской номер в виде цифрового обозначения, нанесен типографским методом при помощи информационной наклейки на заднюю поверхность корпуса измерителя. Место нанесения заводского номера представлено на рисунке 1.
Для ограничения доступа внутрь корпуса измерителя произведено пломбирование методом нанесения заводской наклейки. Схема пломбировки от несанкционированного доступа представлена на рисунке 1.

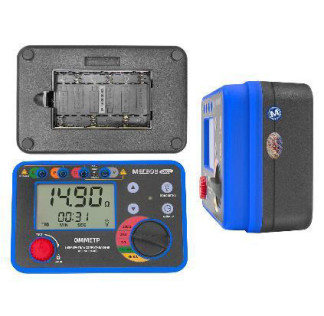

Общий вид измерителей представлен на рисунке 1.
Место нанесения заводского номера
Место нанесения пломбирования корпуса
ЛГ>-3 UU-J
А) МЕГЕОН 13020
выкл
ПП-1 I uu-j • MIN SEC
Место нанесения пломбирования корпуса
Место нанесения заводского номера
M=r=©H«as>
ОММЕТР
I ЛУЛ-*И Г ЕЛЬ СОПЯ) ТИЬ*€НИЙ
Б) МЕГЕОН 13030
Место нанесения
заводского номера
В) МЕГЕОН 13400

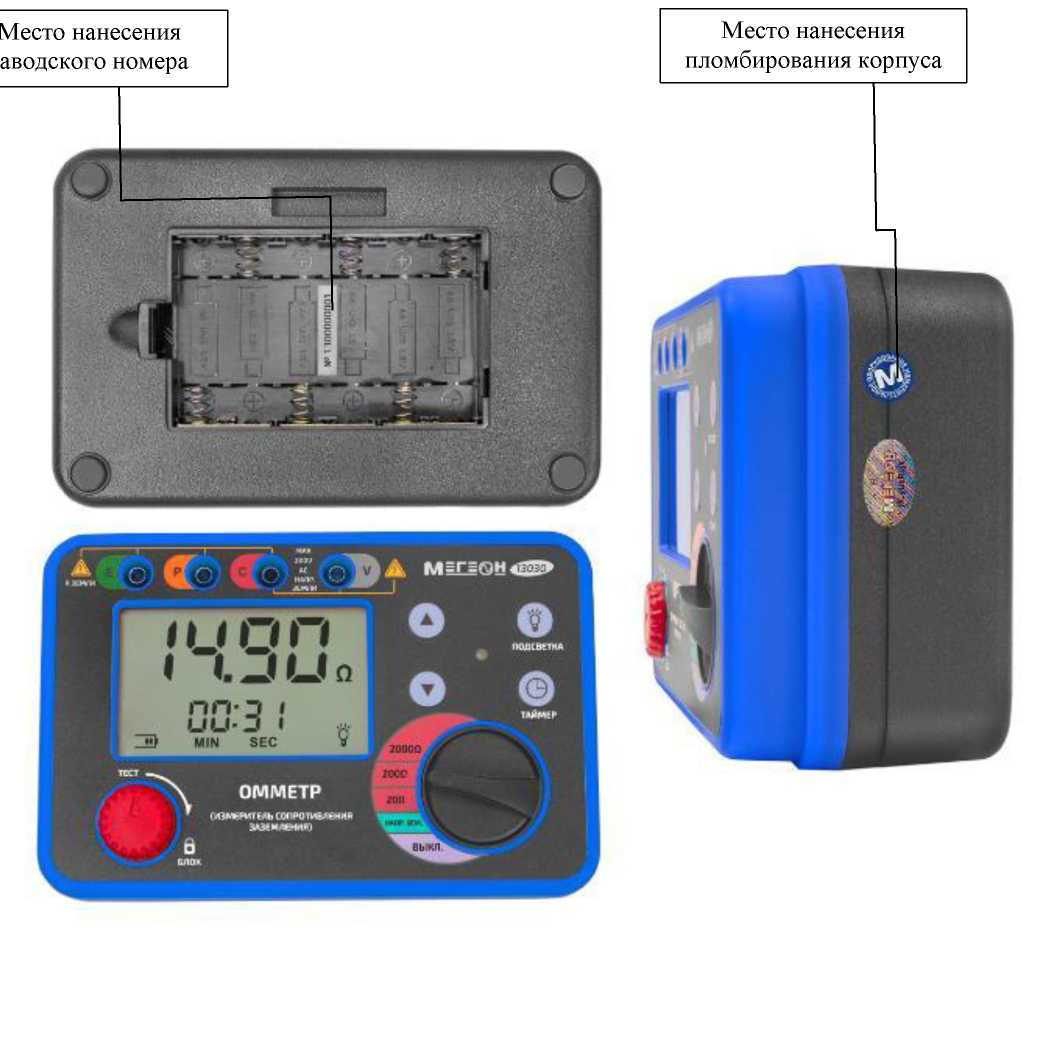

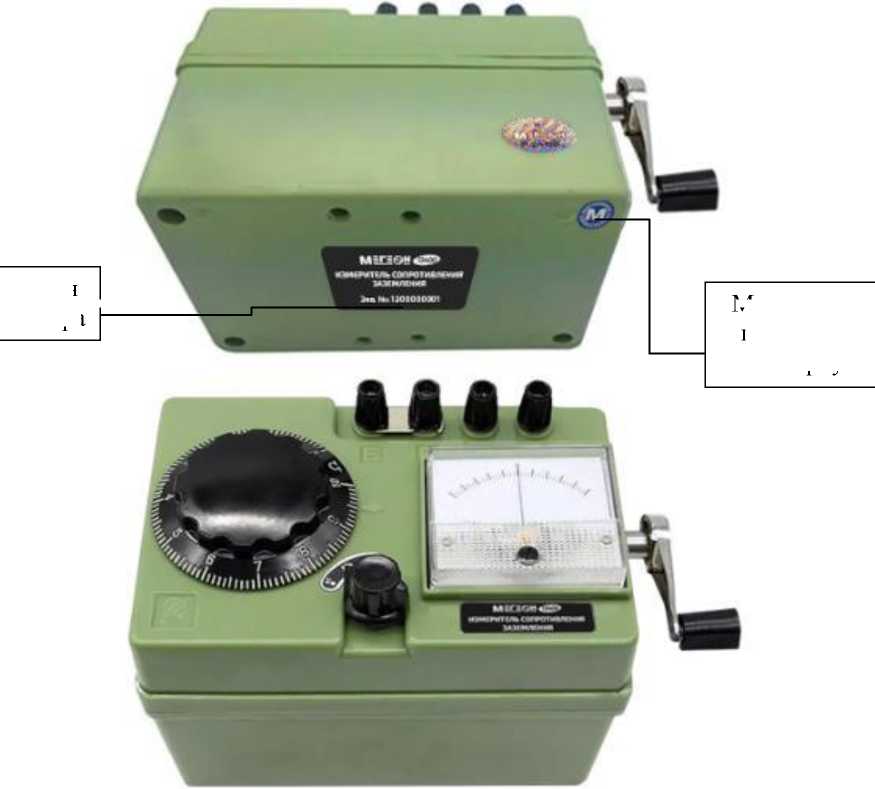

Рисунок 1 - Общий вид измерителей с указанием места пломбирования корпуса и нанесения заводского номера
Место нанесения пломбирования корпуса
Измерители сопротивления заземления МЕГЕОН 13020 и 13030 функционируют под управлением встроенного программного обеспечения, размещенного внутри неразъемного корпуса. Программное обеспечение осуществляет функции обработки и представления результатов измерений.
Программное обеспечение записано в энергонезависимой памяти микропроцессора. Несанкционированный доступ к программному обеспечению и измерительной информации исключен конструктивным исполнением прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО), не ниже | не ниже V 0.1.5 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Метрологические и основные технические характеристики измерителей представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | 13020 | 13030 | 13400 |
| Диапазон измерения сопротивления заземляющих устройств переменному току, Ом Диапазон 1 Диапазон 2 Диапазон 3 | от 0,001 до 1,999 от 2,00 до 19,99 от 20,0 до 199,9 | от 0,01 до 19,99 от 20,0 до 199,9 от 200 до 1999 | от 0,1 до 10,0 от 1 до 100 от 10 до 1000 |
| Пределы допускаемой абсолютной погрешности измерения сопротивления заземляющих устройств переменному току, Ом Диапазон 1 Диапазон 2 Диапазон 3 | ±(0,03-R*+0,1 Ом) ±(0,03-R* + 1 Ом) ±(0,03-R*+10 Ом) | ±(0,03-R* + 1 Ом) ±(0,03-R* + 10 Ом) ±(0,03-R* + 100 Ом) | ±(0,03-R* + 0,3 Ом) ±(0,03-R* + 3 Ом) ±(0,03-R* + 30 Ом) |
| Диапазон измерения напряжения переменного тока, В | от 0,1 до 199,9 | от 0,1 до 199,9 | - |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В | ±(0,02-V* + 1 В) | ±(0,02-V* + 1 В) | - |
| Примечания: *R - измеренное значение сопротивления заземляющего устройства, Ом; *V - измеренное значение напряжения переменного тока, В. | |||
Таблица 3 - Основные технические характеристики
| Модификация | 13020 | 13040 | 13400 |
| Разрешение измерения сопротивления, Ом Диапазон 1 | 0,001 | 0,01 | 0,1 |
| Диапазон 2 | 0,01 | 0,1 | 1 |
| Диапазон 3 | 0,1 | 1 | 10 |
Продолжение таблицы 3
| Наименование характеристики | Значение | ||
| Разрешение измерения переменного напряжения, В | 0,1 | 0,1 | - |
| Время измерения, сек, не более Сопротивления Напряжения | 5 2 | - | |
| Автовыключение, мин | 10 | - | |
| Параметры электрического питания | Батареи 1,5 В типа АА - 6 шт. или внешний блок питания постоянного напряжения 9В 500 мА | Встроенный генератор | |
| Тестовое напряжение, В | 50 | 150 | |
| Условия эксплуатации Температура воздуха, °С | от 0 до +40 | от +5 до +50 | |
| Относительная влажность без выпадения конденсата, % | до 85 | до 70 | |
| Атмосферное давление, кПа | от 84 до 106 | от 84 до 106 | |
| Условия транспортировки и хранения Температура воздуха, °С | от -20 до +60 | от -30 до +60 | |
| Относительная влажность без выпадения конденсата, % | до 75 | до 85 | |
| Атмосферное давление, кПа | от 84 до 106 | от 84 до 106 | |
| Размер, мм, не более | 170x120x70 | 172x116x135 | |
| Вес, г, не более | 600 (с батарейками и крышкой, без проводов и электродов) | 1500 (без проводов и электродов) | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность измерителей представлена в таблицах 4 и 5.
| Таблица 4 - Комплектность измерителей МЕГЕОН | 13020 и МЕГЕОН 13030 | |
| Наименование | Обозначение | Количество, шт./экз. |
| Измеритель сопротивления заземления | МЕГЕОН 130х0 | 1 |
| Соединительные кабели | 5 | |
| Электроды | 2 | |
| Батареи 1,5 В типа АА | 6 | |
| Кейс для переноски и хранения | 1 | |
| Руководство по эксплуатации/паспорт | РЭ/ПС130Х0 | 1 |
| Таблица 5 - Комплектность измерителя МЕГЕОН | 3400 | |
| Наименование | Обозначение | Количество, шт/экз |
| Измеритель сопротивления заземления | МЕГЕОН 13400 | 1 |
| Соединительный кабель 5 м. | 1 | |
| Соединительный кабель 20 м. | 1 | |
| Соединительный кабель 40 м. | 1 | |
| Измерительный электрод | 2 | |
| Сумка | 1 | |
| Руководство по эксплуатации/паспорт | РЭ/ПС13400 | 1 |
приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Технические условия «ТУ 26.51.43-001-23430128-2023 Измерители сопротивления заземления МЕГЕОН».
