| Номер в госреестре | 94018-24 |
| Наименование СИ | Счетчики воды электронные |
| Обозначение типа СИ | АКВАМЕТРИК |
| Изготовитель | Общество с ограниченной ответственностью "Миноль энергосбережение" (ООО "Миноль энергосбережение"), г. Тюмень |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды электронные АКВАМЕТРИК (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.
Принцип действия счетчиков основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка в измерительную камеру, где вращает крыльчатку. Крыльчатка при помощи магнита, установленного в ступице крыльчатки, создает переменное магнитное поле, которое считывается и преобразовывается в электрические импульсы с частотой, кратной частоте вращения крыльчатки. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Значение объема индицируется на жидкокристаллическом индикаторе.
Конструктивно счетчики состоят из проливной части и присоединенного к ней электронного считывающего блока с индикатором (далее - электронного блока).
Электронный блок изолирован от измеряемой среды прочным пластмассовым корпусом с уплотнительным кольцом.
Счетчики имеют возможность по беспроводным каналам связи осуществлять передачу сообщений о результатах измерений объема воды и наличии вмешательств и нештатных ситуаций в информационную систему верхнего уровня.
Счетчики имеют возможность обнаружения магнитного поля. При возникновении магнитного поля счетчик выводит сообщение на индикатор и отправляет сообщение в информационную систему верхнего уровня. При этом счетчик продолжает функционировать в рабочем режиме, в том числе измерять и архивировать измеренные значения.
Счетчики имеют две батареи: одна батарея (базовая) находится в опломбированном отсеке корпуса и питает метрологический модуль, отвечающий за измерение ресурса и работу внутреннего интерфейса. Вторая батарея (дополнительная) находится в неопломбированном отсеке корпуса с возможностью замены без вскрытия пломбы и отвечает за передачу данных и работу внешних интерфейсов. Наличие или отсутствие дополнительной батареи не влияет на работу счетчика и его метрологические характеристики.
Счетчики выпускаются в следующих исполнениях:
Счетчик воды электронный АКВАМЕТРИК-«Х1»-«Х2»-«Х3» -«Х4»
где «Х1» - диаметр условного прохода, DN, мм: «15», «20»;
«Х2» - монтажная длина, мм: 80 или 110 для DN 15; 130 для DN 20;
«Х3» - метрологический класс счетчиков по ГОСТ Р 50193.1-92: «В» - для класса точности В; «С» - для класса точности С.
«Х4» - вид интерфейсов связи: «L» - счетчик оснащен интерфейсом LoRa; «N» - счетчик оснащен интерфейсом Nb-IoT; «W» - счетчик оснащен интерфейсом Wi-Fi; «R» - счетчик оснащен интерфейсом RS-485; «Z» - счетчик оснащен интерфейсом ZigBee; «B» - счетчик оснащен интерфейсом Bluetooth.
Счетчики всех исполнений имеют интерфейс внутренней связи «NFC», кроме счетчика с RS-485.
Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.
Знак утверждения типа наносится на лицевую панель счетчика. Заводской номер счетчика состоит из 12 арабских цифр, наносится на лицевую панель счетчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.
Пломбирование счетчика предусмотрено, защита от несанкционированного доступа обеспечивается конструкцией в виде соединительного кольца, на котором предусмотрена установка пломбы завода-изготовителя. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

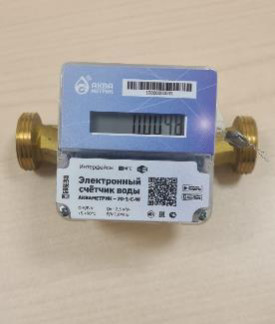

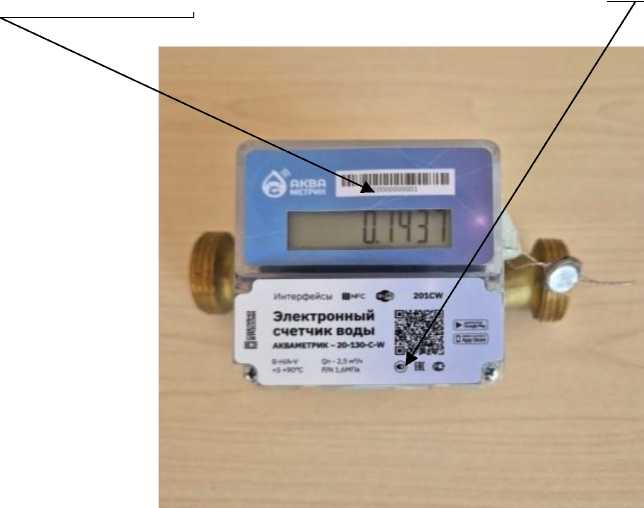

Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа

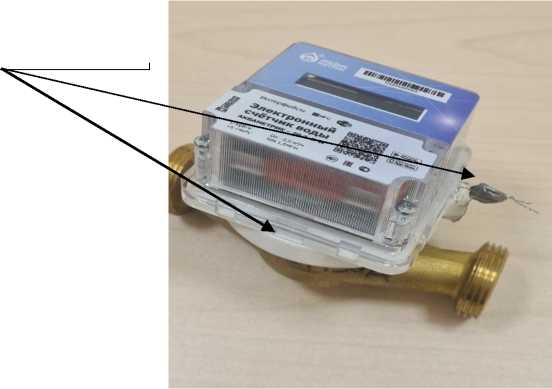

Место установки пломбы завода-изготовителя
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Наименование и идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ea5a2270 |
| Номер версии (идентификационный номер) ПО, не ниже | 4.X.Y |
| * - где «Х» - значения от 00 до 99 «Y» - значения от 0 до 99 | |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диаметр условного прохода, DN, мм | 15 20 |
| Диапазон температур измеряемой | от +5 до +90 |
| среды счетчиков, °С | |
| Минимальный объемный расход воды, Qmin, м3/ч | |
| Класс А | 0,06 0,10 |
| Класс В | 0,03 0,05 |
| Класс С | 0,015 0,025 |
Продолжение таблицы 2
| Наименование параметра | Значение параметра | |
| Переходный объемный расход воды, Qt,M3/4 Класс А Класс В Класс С | 0,15 0,12 0,0225 | 0,25 0,20 0,0375 |
| Номинальный объемный расход воды, Qn м3 | 1,5 | 2,5 |
| Максимальный объемный расход воды Qmax, м3 /ч | 3,0 | 5,0 |
| Порог чувствительности, м3 /ч, не более | 0,014 | 0,017 |
| Потеря давления при Qmax, МПа, не более | 0,09 | |
| Максимальное рабочее давление, МПа | 1,6 | |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax | ±5 ±2 | |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение параметра | |
| Диаметр условного прохода, DN, мм | 15 | 20 |
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 110 77 88 | 130 77 88 |
| Масса счетчиков кг, не более | 0,4 | 0,6 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха, %, не более - диапазон атмосферного давление, кПа | от +5 до +50 80 от 84,0 от 84 до 106,7 | |
| Наибольшее значение индикаторного устройства, м3 | 99999,9999 | |
| Наименьшая цена деления, м3 | 0,0001 | |
| Источник электрического питания счетчика, В | встроенный или размещенный в отдельном отсеке элемент питания, номинальным напряжением 3,6 | |
| Время работы источника электрического питания счетчика, лет | 12 | |
| Класс защиты по ГОСТ 14254 | IP64 | |
наносится в правом нижнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик воды электронный | АКВАМЕТРИК-* | 1 шт. |
| Паспорт | ПС 26.51.63.120-100-16677621-2024 | 1 экз. |
| Руководство по эксплуатации | РЭ 26.51.63.120-100-16677621-2024 | 1 экз. |
| Методика поверки** | - | 1 экз. |
| Комплект монтажных частей* | - | 1 шт. |
| * - Исполнение счетчика и комплект монтажных частей определяются договором на поставку. **- По отдельному заказу. | ||
изложены в п. 1.5 «Устройство и работа счетчика» документа РЭ 26.51.63.120-100-16677621-2024 «Счетчики воды электронные АКВАМЕТРИК. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63.120-100-16677621-2024 Счетчики воды электронные АКВАМЕТРИК. Технические условия.
