| Номер в госреестре | 94030-24 |
| Наименование СИ | Гири М1 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Торговый дом "Завод весового оборудования" (ООО "ТД "ЗВО"), г. Белорецк, Республика Башкортостан |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гири М1 (далее — гири) предназначены для хранения и передачи единицы массы в качестве эталона по Государственной поверочной схеме для средств измерений массы, а также могут применяться в качестве средств измерений массы.
Принцип действия гирь основан на пропорциональности их массы и силы, воздействующей на поверхность, на которой они покоятся.
Гири изготавливают с номинальными значениями массы: 20 кг, 500 кг и 2000 кг.
Гири 20 кг, 500 кг изготавливаются из чугуна или материалов с коррозионной стойкостью такой же или лучше, чем у серого чугуна в форме параллелепипеда или в форме цилиндра, снабженной одной или двумя подгоночными полостями.
Гири 2000 кг изготавливаются из чугуна или материалов с коррозионной стойкостью такой же или лучше, чем у серого чугуна в форме параллелепипеда, снабжены двумя подгоночными полостями.
Гири 500 кг, 2000 кг могут иметь проушины для перемещения.
Подгоночные полости закрыты свинцовой пломбой для гирь 20 кг и крышками, крепящимися посредством четырех винтов для гирь 500 кг и 2000 кг. Один из винтов в каждой крышке имеет закрепительный штифт, выполненный из алюминия.
Для заполнения подгоночной полости гирь применяется свинец.
Гири имеют обозначение Гиря М1-[1]-[2], где
- [1] - номинальное значение массы гири, кг: 20; 500; 2000
- [2] - класс точности гири - М1-2, индекс отсутствует для класса точности Mi.

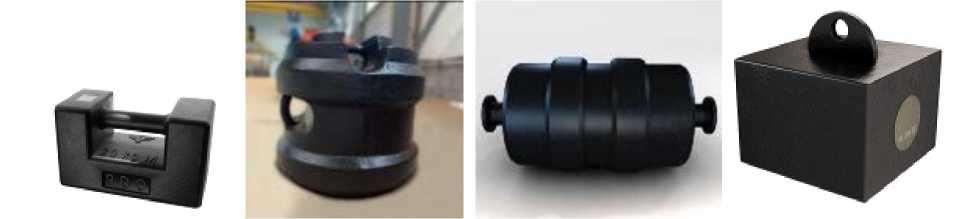

Общий вид гирь приведен на рисунке 1.
а) Гиря-М1-20 б) Гиря-М1-500-[2] в) Гиря-М1-500-[2] г) Гиря-М1-500-[2]
рисунок 1 — Общий вид гирь

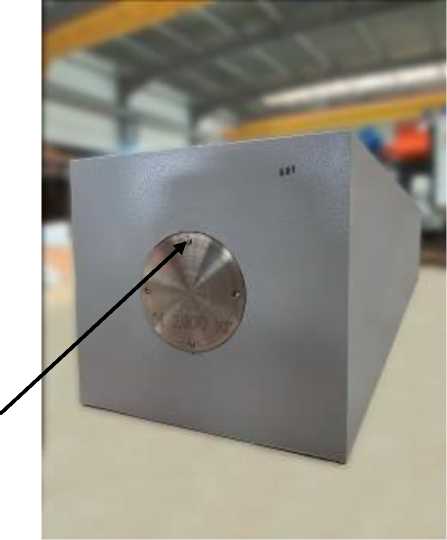

Ограничение доступа к подгоночным полостям гирь осуществляется с помощью пломб с изображением знака поверки в соответствии с рисунком 2.
Место пломбирования
Рисунок 2 - Схема пломбировки
Маркировка гирь соответствует требованиям ГОСТ OIML R 111-1-2009.
Заводской номер представляет собой набор цифр и наносится ударным методом или лазерной гравировкой на крышку подгоночной полости для гирь 500 кг и 2000 кг и/или на боковую поверхность гири для гирь 20 кг.
Метрологические характеристики гирь приведены в таблице 1, технические характеристики приведены в таблице 2.
Таблица 1 - Метрологические характеристики
| Класс точности по ГОСТ OIML R 1111-2009 | Номинальные значения массы гирь, кг | Пределы допускаемой абсолютной погрешности, г | Значение плотности материала гири, р, 103 кгм'3, не менее | Значение остаточной намагниченности li0 М, мкТл, не более |
| Mi | 20 | ±1 | 4,4 | 250 |
| 500 | ±25 | |||
| 2000 | ±100 | |||
| М1-2 | 500 | ±50 | 500 | |
| 2000 | ±200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, % - изменение температуры в течение 1 ч, оС, не более: | от -50 до +50 от 30 до 80 3 |
| Габаритные размеры гирь в форме параллелепипеда (длина/ширина/высота), мм, не более: а) Гиря М1-20 д) Гиря М1-2000-[2] г) Гиря М1-500-[2] | 234/117/139 2310/460/445 550/550/400 |
| Габаритные размеры гирь в форме цилиндра (диаметр/высота) мм, не более: б) Гиря М1-500-[2] в) Гиря М1-500-[2] | 560/480 520/910 |
наносится типографским методом на эксплуатационную документацию.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гиря Mi | - | 1 шт. |
| Паспорт | УЗВ0.1000.001 | 1 экз. |
приведены в разделе 4 «Указания по эксплуатации и хранению» документа «Гири M1. Паспорт».
ГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1: Метрологические и технические требования»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».;
ТУ 28.29.83-015-61182529-2024 «Гири М1. Технические условия».
