| Номер в госреестре | 94033-24 |
| Наименование СИ | Приборы для измерений параметров контура и шероховатости поверхности |
| Обозначение типа СИ | IIS |
| Изготовитель | Общество с ограниченной ответственностью "Интегрированные Интеллектуальные Системы" (ООО "ИИС"), Московская обл., г. Балашиха (производственная площадка: Xi’an Wilson Precision Instruments Co., Ltd, Китай) |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров контура и шероховатости поверхности IIS (далее по тексту - приборы) предназначены для измерений профилей различных деталей и (или) параметров шероховатости, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг и углов.
Конструкция приборов консольная, основными элементами которой являются гранитное основание, на котором смонтирована колонна с направляющими, на которой крепится блок ведущего привода с датчиком и закрепленной на нем щуповой консолью. Управление всеми перемещениями осуществляется при помощи меню на экране монитора, а также джойстиком в ручном режиме. Джойстик может быть закреплен на гранитном основании прибора или специальном столе. Приборы работают под управлением входящего в комплект персонального компьютера.
Принцип действия приборов основан на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным, рубиновым или твердосплавным наконечником и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор персонального компьютера из состава прибора, в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Приборы выпускаются в различных модификациях, обозначение кода структуры указано на рисунке 1, расшифровка в таблице 1, отличающихся внешним видом и метрологическими характеристиками указанными в таблице 3.
Пломбирование приборов не предусмотрено.
Нанесение знака поверки на средство измерений предусмотрено, способом наклеивания или оттиска поверительного клейма.
Заводской номер приборов методом печати в числовом формате указывается на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола.
Общий вид приборов представлен на рисунке 2, датчиков указан на рисунке 3, приводов датчика по оси Х указан на рисунке 4.
Общий вид маркировочной наклейки представлен на рисунке 5.
Место расположения заводского номера, знака утверждения типа и поверки указано на рисунке 6.
IIS - WAVE - С - Х - T - Z1 - M - Z
I____________________________________________________________________I I________________________________________________________________I I_________________________________________________I I_________________________________________________I I_________________________________________________I I_________________________________________________I I_________________________________________________I I_______________________________
0 1 2 3 4 5 6 7
Рисунок 1 - Обозначение кода структуры модификаций
Таблица 1 - Расшифровка структуры условного обозначения модификаций
| Позиция | Код | Описание |
| 0 | IIS | Общее обозначение типа средства измерений |
| 1 | WAVE | - обозначение серии |
| 2 | C CR CRA | - Контур - Контур/Шероховатость - К/Ш повышенной точности |
| 3 | 100, 120, 150, 200, 300 | - длина направляющей по оси X, мм |
| 4 | 1 2 | - Г-щуп - Т-щуп |
| 5 | A B C D E | - высота качания детектора 5 мм; - высота качания детектора 25 мм; - высота качания детектора 40 мм; - высота качания детектора 50 мм; - высота качания детектора 60 мм; |
| 6 | М | - измерительная колонна* |
| 7 | 300, 400, 500, 620 | - высота измерительной колонны по оси Z*, мм |
| * _ | Указывается в случае наличия измерительный колонны. | |
Модификации IIS-WAVE-CRA, IIS-WAVE-CR Модификации IIS-WAVE-С, IIS-WAVE-CR

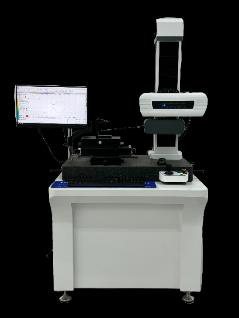

Рисунок 2 - Общий вид приборов для измерений параметров контура и шероховатости поверхности IIS
Вариант 1
Вариант 2
Вариант А
Рисунок 3 - Общий вид датчиков С, CR, CRA
Вариант Б
Вариант В
Рисунок 4 - Общий вид приводов датчиков по оси Х
Вариант Г
SYSTEMS прибор m Езморення шрЕиатрон контура в тероховаюстЕ север хвосте HS
Заводе™ номер № 000324
К Гп П ф НП'ЯПТГГ
Г 'од ЕБПТ'С:л
Вёс
ПЗ-\\'А\Т-СБ.-]02-2-С
01.2034
300 и
220 В. 50 Гц
51бк725м]740
Рисунок 5 - Общий вид маркировочной наклейки
Место нанесение знака поверки
Рисунок 6 - Место расположения заводского номера, знака утверждения типа и поверки
Место расположения маркировочной наклейки с знаком утверждения типа средства измерения и заводским номером
Приборы для измерений параметров контура и шероховатости поверхности IIS работают под управлением метрологически значимого программного обеспечения «WAVE»» (далее - ПО), установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов прибора, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WXZ |
| Номер версии (идентификационный номер ПО), не ниже | 3.0 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| IIS-WAVE-C | IIS-WAVE-CR | IIS-WAVE-CRA | |
| 1 | 2 | 3 | 4 |
| При измерении контура поверхности | |||
| Диапазон измерений линейных размеров по оси X1), мм | от 0 до 300 | от 0 до 300 | от 0 до 300 |
| Диапазон измерений линейных размеров по оси Z11), мм | от 0 до 60 | от 0 до 60 | от 0 до 60 |
| Диапазон измерений линейных размеров по оси Z2), мм | от 0 до 620 | от 0 до 620 | от 0 до 620 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм | ±(1+0,05-L) | ±(0,8+0,02Ъ) | _ |
| Пределы допускаемой абсолютной погрешности перемещения по оси X3), мкм | _ | _ | ±(0,5+0,012-L) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм | ±(1+0,05-L) | ±(0,8+0,05-L) | ±(0,8+0,05-L) |
| Пределы допускаемой абсолютной погрешности перемещения по оси Z2)3), мкм | ±(1+5-L/100) | ±(0,8+5-L/100) | ±(0,8+5-L/100) |
| Диапазон измерений угла | от 0° до 360° | от 0° до 360° | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений угла | ±1' | ±1' | ±1' |
| Пределы допускаемой абсолютной погрешности измерений радиуса, мкм | ±(1,2+R/12) | ±(1,2+R/12) | ±(0,5+R/8) |
| Предел допускаемого отклонения от прямолинейности перемещения по оси X, мкм | 0,6 (на 100 мм) | 0,4 (на 100 мм) | 0,4 (на 100 мм) |
| При измерении шероховатости | |||
| Диапазон измерений параметра шероховатости Rz, мкм | - | от 0,05 до 1000 | от 0,05 до 1000 |
| Диапазон измерений параметра шероховатости Ra, мкм | - | от 0,05 до 860 | от 0,05 до 860 |
| Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Rz, мкм | - | ±(0,01+0,05-Rz) | ±(0,01+0,05-Rz) |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 |
| Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм | - | ±(0,002+0,05-Ra) | ±(0,002+0,05-Ra) |
| Примечания: L - измеряемая длинна, мм; R - измеряемый радиус в диапазоне от 0,5 до 10,0 мм; Параметры щупа при измерении контура поверхности диаметр 3 мм, длинна 24 мм, угол при вершине 12°, радиус при вершине 0,025 мм; Параметры щупа при измерении шероховатости диаметр 3 мм, длинна 24 мм, угол при вершине 60°, радиус при вершине 0,005 мм. | |||
| 1) - указано максимальное значение в зависимости от модификации; 2) - при заказе модификации; 3) - без учета погрешности щупа. | |||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | IIS-WAVE-C | IIS-WAVE-CR | IIS-WAVE-CRA |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 916 725 1740 | 916 725 1740 | 916 725 1740 |
| Диапазон позиционирования по оси Z, мм | 650 | 650 | 650 |
| Напряжение питания переменного тока, В | 220±20 | ||
| Частота переменного тока, Гц | 50,0±2,5 | ||
| Масса, кг, не более | 300 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от +18 до +22 85 | ||
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также на маркировочную наклейку.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров контура и шероховатости поверхности | IIS-WAVE-C, IIS-WAVE-CR, IIS-WAVE-CRA1) | 1 шт. |
| Программное обеспечение, USB ключ | _ | 1 шт. |
| Стандартный щуп для измерения контура | _ | 1 шт. |
| Стандартный щуп для измерения шероховатости2) | _ | 1 шт. |
| Калибровочное приспособление | _ | 1 шт. |
| Персональный компьютер с монитором | _ | 1 шт. |
| Программное обеспечение на USB носителе | _ | 1 шт. |
| Руководство по эксплуатации | КОН.401162.002-2024 РЭ | 1 экз. |
| Руководство пользователя ПО | КОН.401162.002-2024 ПО | 1 экз. |
| Паспорт | КОН.401162.002-2024 ПС | 1 экз. |
| 1) - в соответствии с заказом; 2) - для модификаций IIS-WAVE-CR, IIS-WAVE-CRA. | ||
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации КОН.401162.002-2024 РЭ.
КОН.401162.002-2024 ТУ «Приборы для измерений параметров контура и шероховатости поверхности IIS. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657 «Об утверждении Государственной поверочной схемы для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
