| Номер в госреестре | 94039-24 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | LTL-ZA |
| Изготовитель | Beijing Longxiang Ke Yi Measurement and Control Technology Co., Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные LTL-ZA (далее - датчики) предназначены для измерений усилий.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста аналогового электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, защитного корпуса, кабеля, внешнего усилителя BS-1A, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов, расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Конструкция датчиков предотвращает несанкционированное вмешательство и искажение результатов измерений: монтажные отверстия и соединения заливаются герметиком, а корпус усилителя пломбируется разрушаемой наклейкой, чтобы защитить подстроечный резистор.
Датчики изготавливаются в трех модификациях, отличающихся метрологическими характеристиками.
Датчики имеют обозначение LTL-ZA-[1]-D, где:
LTL-ZA - обозначение типа
[1] - обозначение максимальной нагрузки, может принимать значения:
1Т для Fhom = 10 кН;
3Т для Fhom = 30 кН;
5Т для Fhom = 50 кН;
D - Обозначение диапазона рабочих температур от - 30 до + 40 °C.

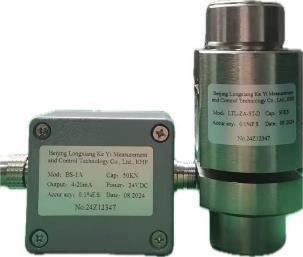

Общий вид датчиков и схема пломбировки усилителя представлены на рисунке 1.
Место пломбирования с помощью наклейки
Места нанесения маркировочной таблички
Рисунок 1 - Общий вид датчиков с усилителем и схема пломбировки
Bening Longxiang Ke Yi Measurement and C ontrol Technology Co., Ltd КНР
Mod BS-LA Cap. 30KX Output 4-20mA Power t 24VDC Accuracy. 0.1 %FS Date- 08 2024
Рисунок 2 - Место для зав. Номера
No 24H12351
На маркировочной табличке датчика содержится следующая основная информация:
- наименование и/или товарный знак изготовителя;
- модификация датчика;
- заводской номер;
- год выпуска;
На маркировочной табличке усилителя содержится следующая основная информация:
- наименование и/или товарный знак изготовителя;
- обозначение усилителя;
- заводской номер;
- год выпуска;
- предельное значение напряжения питания.
Заводской номер представляет собой цифробуквенное обозначение и наносится типографским методом на маркировочные таблички датчика и усилителя.
Нанесение знака поверки на датчики не предусмотрено.
Метрологические и технические характеристики датчиков приведены в таблицах 1 и 2.
Таблица 1 - метрологические характеристики
| Наименование параметра | Значение | ||
| LTL-ZA-1T-D | LTL-ZA-3T-D | LTL-ZA-5T-D | |
| Диапазон измерений силы, кН (тс) | от 0 до 10 | от 10 до 30 | от 10 до 50 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В | 2,0 | ||
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений силы, % | 0,3 | ||
Таблица 2 - технические характеристики
| Наименование характеристики | Значение |
| Предельная допустимая нагрузка, % от верхнего предела диапазона измерений | 120 % |
| Диапазон рабочих температур датчиков, оС | от - 30 до + 40 |
| Напряжение питания, В | 24 |
| Выходной ток, мА | от 4 до 20 |
| Выходное сопротивление, Ом | 350±10 |
| Габаритные размеры для датчиков (диаметр х высота х ширина), мм, не более: | 58x112x44 |
| Масса датчика, кг, не более: | 2 |
наносится на маркировочные таблички, расположенные на датчике и усилителе, а также типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность датчика
| Наименование | Обозначение | Количество |
| Датчик | LTL-ZA | 1 шт. |
| Усилитель | BS-1A | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 8 документа «Датчики силоизмерительные тензорезисторные LTL-ZA.
Руководство по эксплуатации».
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Стандарт предприятия «Датчики силоизмерительные тензорезисторные LTL-ZA».
