| Номер в госреестре | 94052-24 |
| Наименование СИ | Источники оптического излучения |
| Обозначение типа СИ | TR8120 |
| Изготовитель | SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники оптического излучения TR8120 (далее по тексту - источники) предназначены для генерации калиброванного оптического излучения при измерении оптической мощности и затухания в оптических кабелях в одномодовых и многомодовых волоконно-оптических линиях передачи.
Принцип действия источников основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения.
Конструктивно источники выполнены в виде малогабаритного моноблока с жидкокристаллическим дисплеем и элементами ручного управления режимами работы. Корпус моноблока пластмассовый. В корпусе источника размещен стабилизированный по мощности излучения лазерный диод и электронная плата управления функциями генерации калиброванного оптического излучения.
Источники выпускаются в следующих модификациях: TR8120S1, TR8120F1, TR8120F2, TR8120M1. Модификации отличаются набором длин волн излучения.

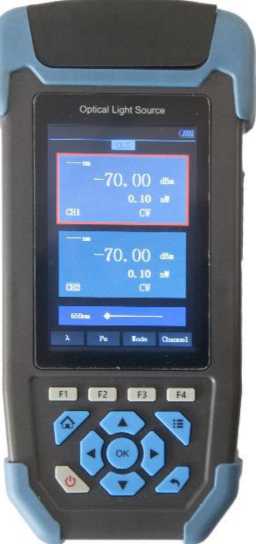

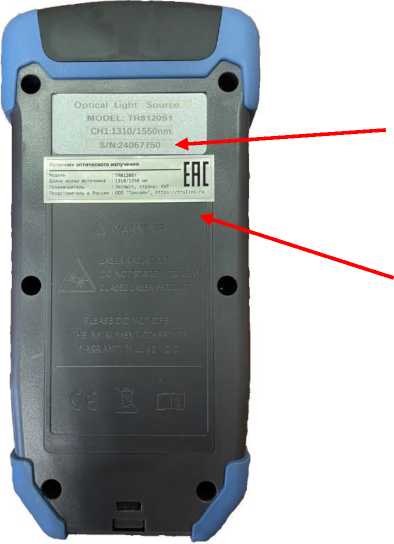

Внешний вид источников, места нанесения заводского номера, знака утверждения типа и знака поверки (наклейка с изображением знака поверки) представлены на рисунке 1. Заводские номера, однозначно идентифицирующие каждый экземпляр источников, наносятся на заднюю панель в форме шильды, содержащей заводской номер в цифровом формате методом наклеивания. Пломбирование отсутствует.
Место нанесения
Место нанесения знака утверждения типа и знака поверки
заводского номера

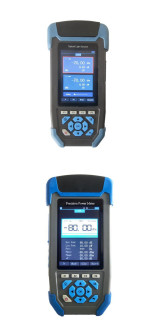

Рисунок 1- Внешний вид источников
Источники имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. Специализированное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | недоступно |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Таблица 2 - Метрологические ха | рактеристики | |||
| Наименование характеристики | Значение | |||
| TR8120S1 | TR8120F1 | TR8120F2 | TR8120M1 | |
| Длины волн излучения, нм | 1310/1550 | 850/1300/1310/ 1550 | 1310/1490/1550/ 1625 | 850/1300 |
| Длины волн калибровки, нм | 1310/1550 | 850/1310/1550 | 1310/1550/1625 | 850 |
| Максимальный уровень мощности излучения на выходе источника в непрерывном режиме на длинах волн калибровки, дБм1), не менее | -6,0 | |||
Продолжение таблицы 2
| Наименование характеристики | Значение | |||
| TR8120S1 | TR8120F1 | TR8120F2 | TR8120M1 | |
| Нестабильность средней мощности излучения за 15 минут непрерывной работы на длинах волн калибровки, дБ2), не более | ±0,05 | |||
| 1) дБм означает дБ относительно 1 мВт 2) при нормальных условиях применения | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 5±0,25 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 188 х 88 х 44 |
| Масса, кг, не более | 0,4 |
| Условия применения: - нормальные: - температура окружающей среды, °С - относительная влажность без конденсации, % - рабочие: - температура окружающей среды, °С - относительная влажность без конденсации, %, не более | от +15 до +35 от 45 до 80 от -10 до +50 95 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель источника в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Источник оптического излучения | TR8120 | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации, совмещенное с паспортом | - | 1 |
изложены в разделе 4 «Инструкция по использованию» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»;
Стандарт предприятия SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD «Источники оптического излучения TR8120».
