| Номер в госреестре | 94054-24 |
| Наименование СИ | Секундомеры электронные |
| Обозначение типа СИ | VA-SW |
| Изготовитель | Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск (производственные площадки: ООО "Ви энд Эй Инструмент Рус", г. Красноярск и Shenzhen Go Hand International Tr |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Секундомеры электронные VA-SW (далее - секундомеры) предназначены для измерений интервалов времени.
Принцип действия секундомеров основан на делении частоты, задаваемой опорным кварцевым генератором, и счёте импульсов с выхода делителя частоты. Микропроцессор обеспечивает функционирование секундомеров в различных режимах работы и вывод измерительной информации на жидкокристаллический индикатор (далее - ЖКИ).
Конструктивно секундомеры выполнены в виде пластикового корпуса с ЖКИ. Управление режимами осуществляется с помощью четырёх кнопок для модификации VA-SW04 и трех кнопок для модификаций VA-SW02, VA-SW03, расположенных на корпусе секундомеров.
Секундомеры выпускаются в модификациях VA-SW02, VA-SW03, VA-SW04, отличающихся метрологическими характеристиками и конструктивными особенностями.
Секундомеры выпускаются под торговой маркой «V&A».
Заводской номер наносится на корпус секундомеров любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид секундомеров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом секундомеров. Нанесение знака поверки на секундомеры не предусмотрено. Пломбирование мест настройки (регулировки) секундомеров не предусмотрено.
вид спереди
Место нанесения знака утверждения типа
Место нанесения заводского номера
вид сзади
вид спереди

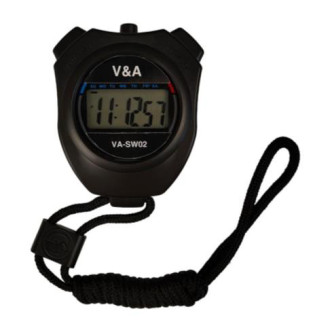

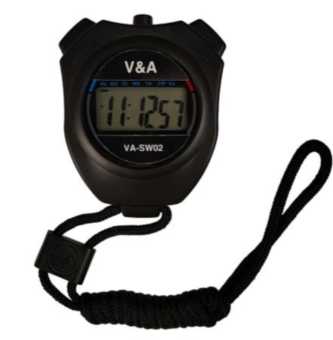

а) модификация VA-SW02
Место нанесения заводского номера
Место нанесения знака утверждения типа

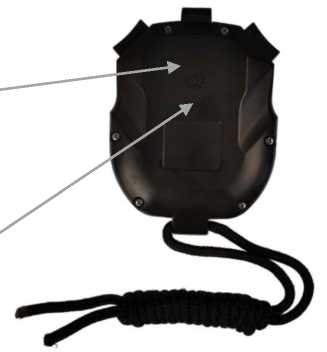

вид сзади
вид спереди
Рисунок 1 - Общий вид секундомеров с указанием места нанесения знака утверждения типа и места нанесения заводского номера

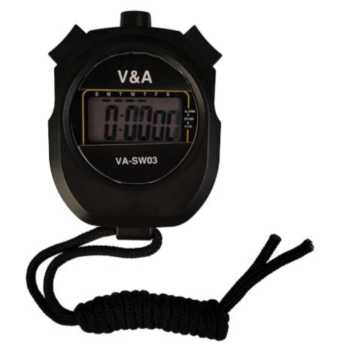

б) модификация VA-SW03
Место нанесения заводского номера
Место нанесения знака утверждения типа

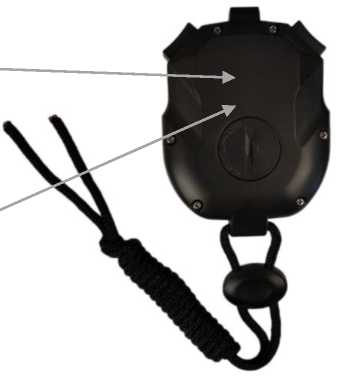

вид сзади

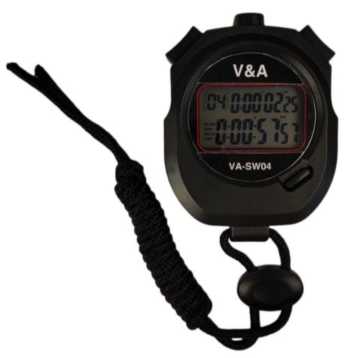

в) модификация VA-SW04
Программное обеспечение (далее - ПО) секундомеров является встроенным.
ПО устанавливается на предприятии-изготовителе, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования секундомеров.
Конструкция секундомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики секундомеров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО секундомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 0.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| VA-SW02 | VA-SW03 | VA-SW04 | |
| Диапазоны измерений интервалов времени: - для цены деления шкалы 0,01 с (режим - секундомер) - для цены деления шкалы 1 с (режим - часы) | от 0,01 с до 29 мин 59,99 с от 1 с до 23 ч 59 мин 59 с | от 0,01 с до 9 ч 59 мин 59,99 с - |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с: - для цены деления шкалы 0,01 с: от 0,01 с до 29 мин 59,99 с включ. св. 29 мин 59,99 с до 9 ч 59 мин 59,99 с - для цены деления шкалы 1 с | ±(10-^Тх + 0,01) ±2,0 | ±2,0 | ±(10-5^х + 0,1) ±(10-^Тх + 0,7) - |
| П р и м е ч а н и е: Тх - измеренное значение времени, с | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания напряжения постоянного тока, В | 3 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 81х61х19 |
| Масса, кг, не более | 0,05 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, %, не более | от -10 до +50 95 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 25000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус секундомеров любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Секундомер электронный VA-SW | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Наручный ремешок | - | 1 шт. |
приведены в разделе 3 «Описание и функции прибора» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.52.12-009-21839994-2023 «Секундомеры электронные VA-SW. Технические условия».
