| Номер в госреестре | 94101-24 |
| Наименование СИ | Манометры дифференциальные стрелочные показывающие |
| Обозначение типа СИ | ДСП-80 БД |
| Изготовитель | Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 17.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры дифференциальные стрелочные показывающие ДСП-80 БД (далее -манометры) предназначены для измерений разности давлений газовых сред.
Принцип действия манометров основан на использовании зависимости между измеряемой разностью давлений и упругой деформацией чувствительного элемента.
Конструктивно манометры представляют собой механический прибор, выполненный в металлическом герметичном корпусе, имеющий шкалу, закрытую стеклом. Манометры состоят из мембранной коробки, расположенной внутри герметичного корпуса, передаточного механизма и отсчетного устройства (шкалы и показывающей стрелки).
Большее давление подается в корпус, а меньшее - во внутреннюю полость мембранной коробки. Воздействие перепада давления вызывает перемещение жесткого центра мембранной коробки, которое передается на рычаг, а с него через передаточный механизм на закрепленную на оси стрелку.

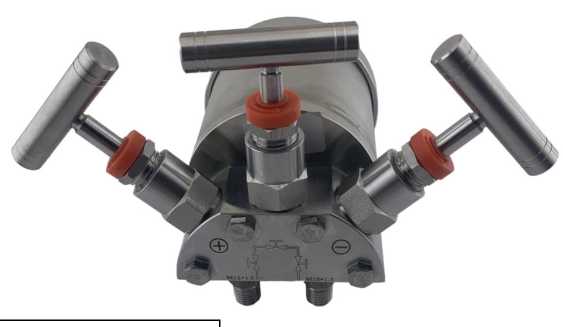

Для плавной и корректной подачи среды манометры выполнены в моноблочном исполнении с трехвентильным блоком.
Манометры выпускаются в исполнениях, отличающихся метрологическими и техническими характеристиками, а также конструктивными особенностями.
Структура условного обозначения исполнений манометров:
[Х1] [Х2] [Х3], [Х4], [Х5], [Х6], [Х7], [Х8]
Х1 - Обозначение типа: «ДСП-80 БД»;
Х2 - Исполнение штуцера: «Р» - радиальный; «РХ» - радиальный с хомутом; «РК» -радиальный с кронштейном;
Х3 - Диапазон измерений и единицы величин измеряемого давления (кПа, бар, кгс/см2 и другие единицы величин, допускаемые к применению в Российской Федерации);
Х4 - Класс точности (характеризующий пределы допускаемой приведенной
к верхнему пределу диапазона измерений основной погрешности измерений разности давления): «1,5», «2,5», «4,0»;
Х5 - Вид резьбы штуцера: «М» - метрическая (М10*1; М12*1,5; М16х1,5; М20х1,5); «G» - дюймовая (G1/8; G1/4; G3/8; G1/2); «N» - коническая (1/4 NPT, 3/8 NPT, 1/2 NPT);
Х6 - Степень защиты от воздействий окружающей среды: «IP54»; «IP65»;
Х7 - Материал защитного стекла: «1» - пластик; «2» - поликарбонатное стекло (оргстекло); «3» - инструментальное стекло; «4» - небьющееся многослойное
ламинированное стекло SAFETY GLASS; «5» - противоударное каленое стекло;
Х8 - Максимальная температура измеряемой среды.
Заводской номер в виде цифрового обозначения наносится на шкалу манометров типографским методом или на тыльную сторону корпуса манометров любым технологичным методом.

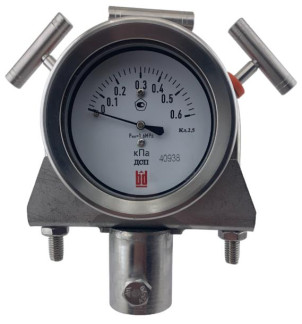

Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом манометров. Нанесение знака поверки на манометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) манометров не предусмотрено.

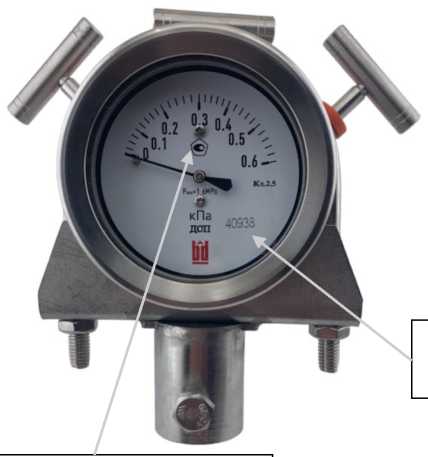

Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений разности давлений, кПа1) | от 0 до 0,6; от 0 до 25; от 0 до 1; от 0 до 40; от 0 до 1,6; от 0 до 60; от 0 до 2,5; от 0 до 100; от 0 до 4; от 0 до 160; от 0 до 6; от 0 до 250; от 0 до 10; от 0 до 400; от 0 до 16; от 0 до 600 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений основной погрешности измерений разности давлений1,2), % | ±1,5; ±2,5; ±4,0; |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений дополнительной погрешности измерений разности давлений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от основной погрешности | 0,5 |
| Примечание - Манометры могут изготавливаться с другими единицами величин измеряемого давления, допускаемыми к применению в Российской Федерации. 1) Конкретное значение указано в паспорте на манометр, а также на шкале манометра; помимо указанных диапазонов возможны другие нестандартные, входящие в минимально и максимально возможные указанные диапазоны. 2) Вариация показаний манометра не превышает абсолютного значения пределов допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений разности давлений. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Предельно допускаемое рабочее избыточное давление, МПа | 1,6 |
| Номинальный диаметр корпуса, мм | 80 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 120x190x120 |
| Масса, кг, не более | 2,8 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +35 °С, %, не более - атмосферное давление, кПа | от -60 до +70 98 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 100000 |
наносится на титульный лист паспорта типографским способом и под защитное стекло на циферблат (шкалу) манометров методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр дифференциальный стрелочный показывающий ДСП-80 БД | - | 1 шт. |
| Паспорт | ПС 26.51.52-010-76586391-2021 | 1 экз. |
приведены в разделе 1.2 «Структура прибора и принцип работы» паспорта
ПС 26.51.52-010-76586391-2021.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы
для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы
для средств измерений разности давлений до V105 Па»;
ТУ 26.51.52-010-76586391-2021 «Манометры дифференциальные стрелочные показывающие ДСП-80 БД. Технические условия».
