| Номер в госреестре | 94171-24 |
| Наименование СИ | Датчики угла поворота |
| Обозначение типа СИ | ДУПР |
| Изготовитель | Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО"), г. Псков |
| Год регистрации | 2024 |
| Срок свидетельства | 24.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики угла поворота ДУПР (далее -датчики) предназначены для измерения угла поворота ротора в машинах вращательного действия с применением активных магнитных подшипников.
Принцип действия датчиков основан на изменении индуктивностей измерительных обмоток, вызванных поворотом ответной части датчика (эксцентрика), установленной на ротор, относительно неподвижных измерительных обмоток.
Подключение обмоток датчиков к модулям контроля и управления МКУ-0218 (регистрационный № типа СИ 88615-23) обеспечивает преобразование вращательного движения ротора в электрический сигнал так, чтобы амплитуда сигнала являлась функцией угла поворота.
Конструктивно датчики состоят из магнитопровода с измерительными обмотками, устанавливаемого в металлический корпус. Магнитопровод представляет собой полюсный статор, выполненный из листовой изотропной электротехнической стали, на котором размещены измерительные обмотки.
Датчики угла поворота ДУПР выпускаются в модификациях, отличающихся значениями внешнего и внутреннего диаметров магнитопровода.
Модификации датчиков угла поворота ДУПР имеют условное обозначение:
ДУПР-ABC ПФТР.402161.001 ТУ, где
ДУПР - аббревиатура обозначения типа средства измерений;
A - значение в диапазоне от 100 до 210 мм, состоящее из 3 цифр и обозначающее внешний диаметр магнитопровода;
B - значение в диапазоне от 40 до 150 мм, состоящее из 3 цифр и обозначающее внутренний диаметр магнитопровода;
C - значение из 3 цифр, обозначающее толщину магнитопровода равную 3,5 мм (при указании в модификации датчиков размеры округляются в меньшую сторону до целого числа).
ПФТР.402161.001 ТУ - обозначение документа, устанавливающего требования к средству измерений (обозначение технических условий изготовителя).
Общий вид магнитопровода приведен на рисунке 1. Общий вид датчика угла поворота ДУПР с местом нанесения маркировки приведен на рисунке 2.

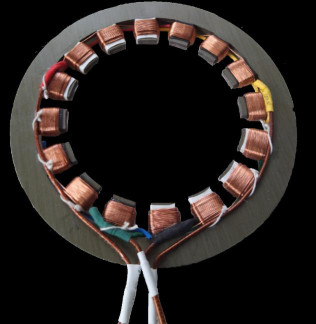

Рисунок 1 - Общий вид магнитопровода
Место нанесения маркировки
Рисунок 2 - Общий вид датчика угла поворота ДУПР с местом нанесения маркировки
Идентификация датчиков осуществляется методом визуального осмотра маркировки, нанесенной методом лазерной гравировки на торцевую поверхность корпуса с наружной стороны. Маркировка содержит информацию о наименовании и/или товарном знаке изготовителя, артикуле, заводском номере в виде цифрового обозначения, состоящего из арабских цифр. Артикул в буквенно-числовом формате присваивается изготовителем и соответствует модификации датчика, приведенной в паспорте.
При невозможности визуального осмотра маркировки в процессе эксплуатации датчики идентифицируются по технической документации (паспорту) на машину вращения, в котором указаны артикул и заводской номер датчика.
Пример маркировки с местом нанесения заводского номера приведен на рисунке 3.
Место нанесения заводского номера
Рисунок 3 - Пример маркировки с местом нанесения заводского номера
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбировка датчиков от несанкционированного доступа не производится. В процессе эксплуатации возможность внешних механических регулировок отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла поворота | от 0° до 360° |
| Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений угла поворота, % | ±10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от источника переменного тока, В | 24 ± 5 % |
| Частота питающего напряжения, кГ ц | 15 ± 5 % |
| * Габаритные размеры магнитопровода, мм: - внешний диаметр - внутренний диаметр - толщина | от 95 до 215 от 35 до 155 от 3 до 4 |
| * Масса, кг, не более | 30 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C | от -25 до +40 |
| Примечания: * Указаны размеры и масса для всего ряда датчиков, фактические значения указываются в паспорте на датчик. | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 40000 |
наносится типографским способом на титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик угла поворота ДУПР | Модификация в соответствии с договором поставки | 1 шт. |
| * Ответная часть датчика (эксцентрик) | - | 1 шт. |
| * Модуль контроля и управления | МКУ-0218 | 1 шт. |
| * Приспособление для крепления датчика на головке делительной оптической | ПФТР.Э.ДУПР 1.01.00 | 1 шт. |
| * Генератор балансировки и проверки чувствительности датчиков линейных перемещений ротора | ПФТР.Э.ДПР 5.01.00 | 1 шт. |
| Паспорт | ПФТР.402161.001 ПС | 1 экз. |
| ** Руководство по эксплуатации | ПФТР.402161.001 РЭ | 1 экз. |
| ** Методика поверки | - | 1 экз. |
| Примечания: * по заказу. **допускается поставка в электронном виде. | ||
приведены в подразделе 2.4 «Подключение и использование» раздела 2 «Использование по назначению» документа ПФТР.402161.001 РЭ.
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 года № 2482;
ПФТР.402161.001 ТУ «Датчики угла поворота ДУПР. Технические условия».
