| Номер в госреестре | 94267-24 |
| Наименование СИ | Сигнализаторы разлива |
| Обозначение типа СИ | СР-4 |
| Изготовитель | Общество с ограниченной ответственностью "НПО "ПРИБОР" ганк" (ООО "НПО "ПРИБОР" ганк"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы разлива СР-4 (далее - сигнализаторы) предназначены для контроля разлива кислот и сильных оснований (щелочей) и выдачи сигнала, соответствующего обнаружению порогового значения концентрации водорода, выделяющегося вследствие химической реакции.
Принцип действия сигнализаторов основан на измерении концентрации водорода, выделяющегося вследствие того, что специальные гранулы вступают в химическую реакцию с кислотами, щелочами и иными химически активными жидкостями с последующей выдачей сигнала при превышении порогового значения концентрации водорода. После срабатывания сигнализатора использованные гранулы подлежат замене.
Конструктивно сигнализаторы выполнены в едином корпусе и состоят из нижней крышки с отверстиями, заполненной гранулами, термокаталитического датчика контроля содержания водорода, электрической платы, кабельного ввода и верхней крышки. Подключение сигнализаторов к внешним устройствам или сети сигнализаторов осуществляется с помощью гальванически развязанных контактов.
Сигнализаторы выпускаются в двух исполнениях: СР-4 (общепромышленное исполнение) и СР-4 Ex (взрывозащищенное исполнение).
Сигнализация общепромышленных сигнализаторов осуществляется с помощью цветных светодиодов, встроенных в нижнюю часть корпуса, выполненную из светопрозрачного полимерного материала. Сигнализаторы во взрывозащищенном исполнении не обладают встроенной индикацией имеют исполнительные устройства реле типа «сухой контакт».
Заводской номер наносится на корпус сигнализатора ударным методом или лазерной гравировкой в виде цифрового кода.
Общий вид сигнализаторов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1.
Ограничение доступа к местам настройки (регулировки) сигнализаторов не предусмотрено.
Пломбирование и нанесение знака поверки на сигнализаторы не предусмотрено.

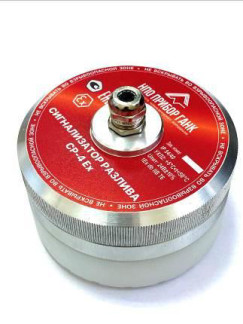

Место нанесения знака утверждения типа
СР-4 Ex

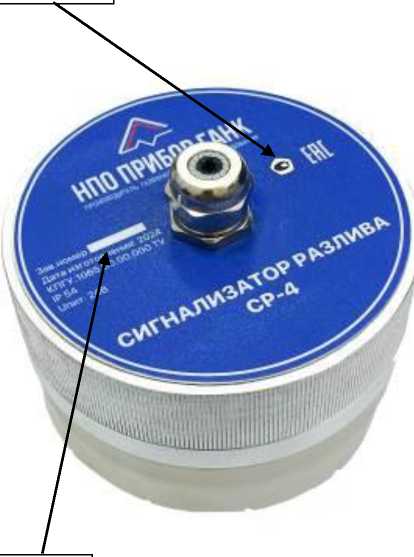

Место нанесения заводского номера
СР-4
Рисунок 1 - Общий вид сигнализаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) сигнализаторов является встроенным.
ПО сигнализаторов делится на метрологически значимую и незначимую части.
Метрологические характеристики сигнализаторов нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | srk.hex |
| Номер версии (идентификационный номер ПО), не ниже | 1.ХХ* |
| Цифровой идентификатор ПО | 2134 |
| * Первая цифра номера версии ПО отвечает за метрологически значимую часть. Символы ХХ отвечают за метрологически незначимую часть и могут принимать цифровые значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Порог срабатывания сигнализации по водороду, % НКПР | 20 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации по водороду, % НКПР | ±5 |
| Время срабатывания То,9, с, не более | 60 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 10 |
| Параметры электрического питания постоянного тока, В | от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более | 2 |
| Габаритные размеры (диаметрхвысота), мм, не более: - для исполнения СР-4 - для исполнения СР-4 Ех | 100x70 120x70 |
| Масса, кг, не более: - для исполнения СР-4 - для исполнения СР-4 Ех | 0,8 1,5 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха 25 °С, %, не более - атмосферное давление, кПа | от -20 до +50 80 от 84 до 106 |
| Степень защиты корпуса по ГОСТ 14254-15: - для верхней части корпуса - для нижней части корпуса | IP54 IP40 |
| Маркировка взрывозащиты для исполнения СР-4 Ех | 1Ex db ПВ T6 Gb Х |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 30000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на корпус сигнализатора методом цветографической печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор разлива | СР-4 | 1 шт. |
| Кабельный ввод для прокладки небронированного кабеля | - | 1 шт. |
| Колпачок для настройки чувствительности | - | 1 шт. |
| Руководство по экслуатации | КПГУ.1065.00.00.000 РЭ | 1 экз. |
| Паспорт | КПГУ.1065.00.00.000 ПС | 1 экз. |
| Гранулы в пластиковом пакете | ГРК или ГРЩ | 5 шт. |
приведены в разделе 3 «Использование по назначению» документа КПГУ.1065.00.00.000 РЭ «Сигнализаторы разлива СР-4. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
КПГУ.1065.00.00.000 ТУ «Сигнализаторы разлива СР-4. Технические условия».
