| Номер в госреестре | 94269-24 |
| Наименование СИ | Системы оперативного контроля |
| Обозначение типа СИ | ОМСД-03 |
| Изготовитель | Общество с ограниченной ответственностью "СпецАвтоИнжиниринг" (ООО "СпецАвтоИнжиниринг"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оперативного контроля ОМСД-03 (далее - системы) предназначены для измерений выходных сигналов электрического напряжения вибропреобразователей ускорения, управления цифровыми каналами и обработки результатов измерений с целью определения и контроля технического состояния подшипников и буксовых узлов колесных пар грузовых, пассажирских вагонов и вагонов моторвагоного хозяйства подвижного состава.
Принцип действия систем заключается в усилении, фильтрации и измерении сигналов, аналого-цифровом преобразовании электрических сигналов поступающих от вибропреобразователей ускорения, управлении цифровыми выходами и измерений СКЗ виброускорения.
Система состоит из:
- многоканального блока управления и коммутации;
- персонального компьютера с установленным программным обеспечением программного комплекса диагностики механизмов (далее - ПКДМ) и аналого-цифровым преобразователем (дадее - АЦП), работающем в среде операционной системы Windows 7/8/10/11;
- комплекта кабелей связи ВСГТ 09.20.50.000.
Выходной сигнал, выдаваемый вибропреобразователем ускорения подается на вход канала блока аналогового модуля управления и коммутации, где он усиливается, фильтруется и нормируется в величинах напряжения, пропорциональных амплитуде виброускорения. Дополнительно на входе обеспечивается напряжения питания для вибропреобразователей ускорения. На выходе канала блока управления и коммутации аналогового модуля напряжение подается на вход АЦП, преобразуется в цифровой код и передается на компьютер. В компьютере, через алгоритм ПО ПКДМ, значение цифрового кода преобразуется в СКЗ виброускорения.
К компьютеру могут подключаться датчики частоты вращения с передачей данных по интерфейсу rs-232.
На АЦП до цифровых каналов под управлением ПО ПКДМ через кабель связи ВСГТ 09.20.50.000 подается управляющий сигнал, где преобразуется в постоянное напряжение 24В.
Система оперативного контроля ОМСД-03 в стандартном исполнении состоит из 2 аналоговых каналов и 10 цифровых каналов.
С истемы могут выпускаться в измерительном исполнении включающих до 16 аналоговых каналов и 10 цифровых, количество измерительных каналов указывается в формуляре.
Маркировка систем оперативного контроля ОМСД-03, включая серийный номер, состоящий из арабских цифр, наносится на корпус персонального компьютера и многоканального блока управления и коммутации на металлической пластинке методом лазерной гравировки.
Нанесение знака поверки на корпусе систем не предусмотрено.
Пломбирование систем не предусмотрено.

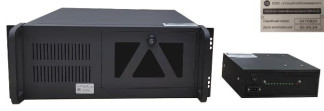

Общий вид систем оперативного контроля ОМСД-03 и серийного номера представлены на рисунке 1.
Место нанесения серийного номера
® ООО »СгмиАлтоМН1
Рисунок 1 - Общий вид систем оперативного контроля ОМСД-03 и серийного номера
Программное обеспечение (далее - ПО) систем оперативного контроля ОМСД-03 предназначено для установления режимов работы подключаемого вибропреобразователей ускорения, предоставления результатов измерений на экране ПК.
Защита ПО от преднамеренных изменений обеспечивается путем программно-аппаратного ограничения прав доступа к сервисным программам.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 -средний.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PCDM.EXE |
| Номер версии (идентификационный номер) | не ниже 1.0.4.202 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (при значении коэффициента преобразования 10 мВ/(м^с-2)) (СКЗ), м/с2 | от 0,3 до 100 |
| Диапазон входного напряжения (СКЗ), В | от 0,003 до 1 |
| Диапазон изменений коэффициента преобразования канала измерений виброускорения, мВ/(м^с-2) | от 1 до 1000 |
| Диапазон частот, Гц | от 5 до 9500 |
| Пределы допускаемой относительной погрешности измерений виброускорения на базовой частоте 160 Гц, % | ± 6 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, % | ± 4 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений - температура окружающей среды, °С | от +15 до +25 |
| Напряжение питания переменного тока, В | от 210 до 235 |
| Условия эксплуатации, °С | от +5 до +40 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 200x160x150 |
| Масса, кг, не более | 2 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Системы оперативного контроля в составе: | ОМСД-03 | 1 шт. | |
| Многоканальный блок управления и коммутации | |||
| Персональный компьютер с аналогоцифровым преобразователем (АЦП) и установленным программным обеспечением | |||
| Комплект кабелей связи | ВСГТ 09.20.50.000 | 1 экз. | |
| Руководство по эксплуатации | ВСГТ 400200.003 РЭ | 1 экз. | |
| Формуляр | ВСГТ 400200.000 ФО | 1 экз. |
Методы измерений содержатся в документе ВСГТ 400200.003 РЭ «Система оперативного контроля ОМСД-03. Руководство по эксплуатации» в разделе 4 «Установка системы ОМСД-03» и разделе 6 «Работа с программой PCDM».
Технические условия ТУ 26.51.66-001-45046850-2024 «Система оперативного контроля ОМСД-03. Технически условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
