| Номер в госреестре | 94322-25 |
| Наименование СИ | Анализаторы жидкости лабораторные |
| Обозначение типа СИ | AQUA-LAB |
| Изготовитель | ShangHai GL Environmental Technology Co., Ltd, КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 13.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости лабораторные AQUA-LAB (далее - анализаторы) предназначены для непрерывных измерений показателя активности ионов водорода (рН), окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) и температуры водных растворов.
Принцип действия анализаторов заключается в регистрации электрического сигнала, поступающего с первичного измерительного преобразователя (датчика), преобразовании электрического сигнала в цифровой код или сигнал постоянного тока, соответствующий результату измерений, и индикации полученного результата.
Анализаторы представляют собой настольные приборы непрерывного действия.
Анализаторы выпускаются в двух моделях, имеющих различные технические и метрологические характеристики. Перечень моделей анализаторов, измеряемые параметры и конструктивные особенности представлены в таблице 1.
В состав анализаторов входят:
- контрольно-измерительное устройство, оснащенное дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. К контрольно-измерительному устройству, в зависимости от модели анализатора, предусмотрено одновременное подключение одного или двух измерительных датчиков;
- первичный измерительный преобразователь (далее - датчик, электрод). Анализаторы могут оснащаться комбинированными рН-электродами,
кондуктометрическими датчиками, датчиком температуры. В датчиках предусмотрена возможность термокомпенсации.
Общий вид анализаторов представлен на рисунках 1-2.
На лицевой панели контрольно-измерительного устройства нанесено обозначение типа анализаторов «AQUA-LAB» и наименование модели. На корпусе контрольно-измерительного устройства расположена маркировочная табличка, которая содержит информацию о серийном номере, состоящем из латинских букв и арабских цифр. Маркировочная табличка может содержать штрих-код или QR-код с информацией о серийном номере.
Информация на маркировочную табличку на корпусе контрольно-измерительного устройства наносится типографским способом. Пример маркировочной таблички контрольно-измерительного устройства приведен на рисунке 3.
Серийный номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру контрольно-измерительного устройства и указывается на его маркировочной табличке.

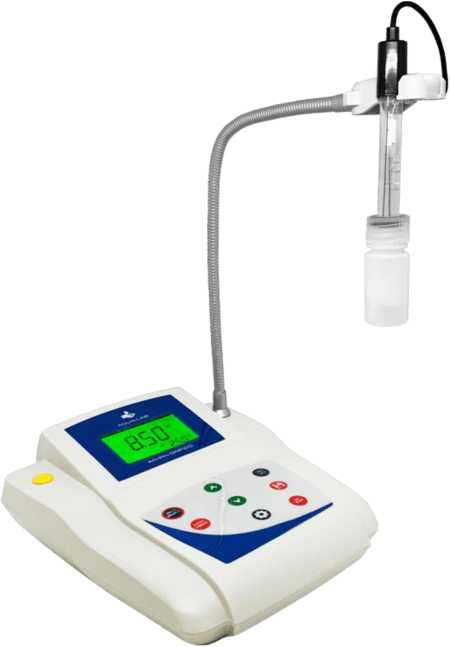

Рисунок 1 - Общий вид анализаторов жидкости лабораторных AQUA-LAB
Обозначение типа
Обозначение модели
Место нанесения маркировочной таблички

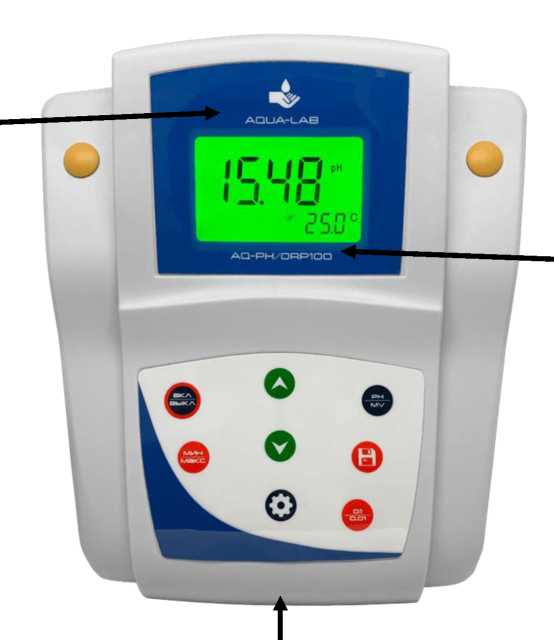

Рисунок 2 - Общий вид лицевой панели анализаторов жидкости лабораторных AQUA-LAB
Рисунок 3 - Пример маркировочной таблички контрольно-измерительного устройства с указанием серийного номера и QR-кода. QR-код может отсутствовать
Пломбирование анализаторов изготовителем не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
| Таблица | - Перечень моделей и измеряемые параметры | |
| Модель | Подключаемые электроды, датчики | Измеряемые физические величины |
| AQ-PH/OR P100 | pH электрод AQ-PH-EL1 | рН, автоматическая термокомпенсация |
| pH электрод AQ-PH-EL1-100 | рН, автоматическая термокомпенсация | |
| рН-электрод AQ-EL1- FOOD2 | рН, автоматическая термокомпенсация | |
| рН-электрод AQ-EL1- FOOD1 | рН, автоматическая термокомпенсация | |
| датчик ОВП AQ-ORP-EL1 | Окислительно-восстановительный потенциал (ОВП), автоматическая термокомпенсация | |
| датчик температуры AQ-TEMP-EL1 | Температура | |
| AQ-EC-B100 | кондуктометрический датчик AQ-EC10-EL1 | Удельная электрическая проводимость (УЭП), автоматическая термокомпенсация |
| кондуктометрический датчик AQ-EC1-EL1 | Удельная электрическая проводимость (УЭП), автоматическая термокомпенсация | |
| кондуктометрический датчик AQ-EC0.1-EL1 | Удельная электрическая проводимость (УЭП), автоматическая термокомпенсация | |
| датчик температуры AQ-TEMP-EL1 | Температура | |
Анализаторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов от первичного измерительного преобразователя, пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, отображение результатов на пользовательском интерфейсе, передача и хранение результатов измерений.
Конструкция анализаторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Идентификация версии встроенного программного обеспечения не предусмотрена.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики анализаторов представлены в таблице 2, технические характеристики представлены в таблице 3, условия эксплуатации представлены в таблице 4, параметры надежности представлены в таблице 5.
Метрологические характеристики обусловлены моделью и составом анализаторов.
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Диапазон измерений рН, модель AQ-PH/ORP100, рН | от 0 до 14 |
| Пределы допускаемой абсолютной погрешности измерений рН, модель AQ-PH/ORP100, рН | ±0,03 |
| Диапазон измерений окислительно-восстановительного потенциала (ОВП), модель AQ-PH/ORP100, мВ | от -135 до +1280 |
| Пределы допускаемой абсолютной погрешности измерений окислительно-восстановительного потенциала (ОВП), модель AQ-PH/ORP100, мВ | ±6 |
| Диапазон измерений удельной электрической проводимости (УЭП), модель AQ-EC-B100, См/м - кондуктометрический датчикAQ-EC10-EL1 - кондуктометрический датчик AQ-EC1-EL1 - кондуктометрический датчик AQ-EC0.1-EL1 | от 240-1 до 2 от 140-2 до 240-1 от 0,540-5 до 2-10'2 |
| Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений УЭП, модель AQ-EC-B100, % | ±2 |
| Диапазон измерений температуры, модель AQ-PH/ORP100, °C - датчик температуры AQ-TEMP-EL1 | от 0 до 100 |
| Диапазон измерений температуры, модель AQ-EC-B100, °C - датчик температуры AQ-TEMP-EL1 | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±1,0 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон автоматической термокомпенсации, °C - модель AQ-EC-B100 - модель AQ-PH/ORP100 | от 0 до 50 от 0 до 80 |
| Диапазон показаний ЭДС, модель AQ-PH/ORP100, мВ | от -2000 до +2000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 220±22 50±1 |
| Масса, кг не более: - модель AQ-EC-B100 - модель AQ-PH/ORP100 | 1,7 1,2 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - модель AQ-EC-B100 - модель AQ-PH/ORP100 | 220х200х80 230х200х60 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 43 800 |
| Средний срок службы, лет | 5 |
Таблица 5 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор жидкости лабораторный AQUA-LAB | модель AQ-PH/ORP100 | 1 шт., модель в соответствии с заказом |
| модель AQ-EC-B100 | ||
| Датчик (электрод) | рН электроды AQ-PH-EL1, AQ-PH-EL1-100, AQ-EL1-FOOD2, AQ-EL1-FOOD1; датчик ОВП AQ-ORP-EL1; датчик температуры AQ-TEMP-EL1; кондуктометрические датчики AQ-EC10-EL1, AQ-EC1-EL1, AQ-EC0.1-EL1 | модель и количество датчиков (электродов)в соответствии с заказом |
| Комплект принадлежностей и ЗИП | _ | по заказу |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в документе «Анализаторы жидкости лабораторные AQUA-LAB. Руководство по эксплуатации», глава «Проведение измерений».
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов».
