| Номер в госреестре | 94335-25 |
| Наименование СИ | Датчики уровня топлива |
| Обозначение типа СИ | Mielta Fantom |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное объединение "МИЭЛТА ТЕХНОЛОГИИ" (ООО НПО "МИЭЛТА ТЕХНОЛОГИИ"), г. Тамбов |
| Год регистрации | 2025 |
| Срок свидетельства | 14.01.2030 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня топлива Mielta Fantom (далее - датчики уровня) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.
Принцип действия датчиков уровня основан на преобразовании электрической емкости чувствительного элемента (емкостного сенсора), изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу Bluetooth Low Energy (BLE).
Датчики уровня изготавливаются с использованием технологий металлообработки, порошковой покраски, литья пластика под давлением и имеют неразборный конструктив.
Датчики уровня состоят из чувствительного элемента (емкостного сенсора) и герметичного прочного пластикового корпуса, разделенного на отдельные ячейки для электронного блока и элемента питания. Ячейка корпуса с электронным блоком герметизируется методом заливки компаундом. Ячейка корпуса с элементом питания герметизируется методом заливки силиконом, при этом к элементу питания сохраняется доступ для возможности его замены.
Датчики уровня не имеют проводных соединений.
Датчики уровня имеют интегральный радиопередатчик Bluetooth Low Energy (BLE) и встроенную высокопроизводительную антенну для передачи результатов измерений уровня на подключенные мобильные устройства

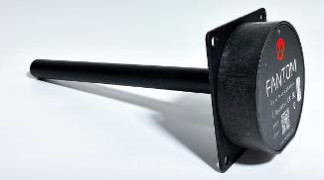

Общий вид датчиков уровня представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков уровня топлива Mielta Fantom
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на боковую часть корпуса датчиков.
Нанесение знака поверки на датчики уровня не предусмотрено.
Место нанесения
заводского номера
Место нанесения знака об утверждении типа
Рисунок 2 - Места нанесения знака об утверждении типа и заводского номера
Датчики уровня содержат встроенное программное обеспечение (далее - встроенное ПО) и энергонезависимую память для хранения данных заводских и пользовательских настроек (нижний уровень). Встроенное ПО обеспечивает идентификацию, сбор, обработку, регистрацию и передачу данных. Встроенное ПО защищено шифрованием.
Метрологические характеристики датчиков уровня нормированы с учетом влияния встроенного ПО.
Датчики уровня поддерживают работу с автономным программным обеспечением «Mielta Device Manager» (Mielta DM) (далее - внешнее ПО) предназначенным для настройки датчиков уровня и отображения результатов измерений (верхний уровень).
Внешнее ПО, устанавливаемое на мобильное устройство (верхний уровень), предназначено для настройки и отображения данных и не является метрологически значимым.
Датчики уровня обеспечивают идентификацию встроенного ПО, посредством индикации номера версии на экране подключенного мобильного устройства.
Идентификационные данные средства измерений приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_____________________
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | _ | Mielta DM |
| Номер версии (идентификационный номер ПО), не ниже | 1.4.Х* | 5.X* |
| * - символы X - номер версии программного обеспечения для общей комбинации от 0 до 9, от A до Z | ||
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений в зависимости от длины чувствительного элемента, мм | от 0 до 3000 |
| Длина чувствительного элемента, мм | от 150 до 3000 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня, % | ±1,0 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня при отклонении температуры окружающей среды от нормальных условий измерений в диапазоне от минус 40 до плюс 80 °С на каждые 10 °С, % | ±0,2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - температура измеряемой среды, °С | от +15 до +25 от +15 до +25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: Номинальное напряжение элемента питания, В Ток потребления, мА, не более Потребляемая мощность, мВт, не более | 3,6 15 50 |
| Степень защиты корпуса от проникновения пыли и влаги по ГОСТ 14254-2015 | IP67 |
| Маркировка взрывозащиты | 0Ex ia IIB T6 X |
| Габаритные размеры, мм, не более - длина - ширина - высота | 80 80 25 + L |
| Масса, кг, не более | 0,25+0,0006-L |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +80 от 45 до 90 от 84 до 106,7 |
| L - длина чувствительного элемента, мм | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, лет, не менее | 7 лет |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус датчика уровня методом термопечати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик уровня топлива | Mielta Fantom | 1 шт. |
| Комплект монтажных элементов* | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз.** | |
| * - в соответствии с заказом * * - допускается поставка в количестве 1 экземпляра на партию | ||
приведены в разделе 1. «Описание устройства» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-002-24591000-2021 Беспроводные датчики уровня топлива. Технические условия.
