| Номер в госреестре | 94341-25 |
| Наименование СИ | Счетчики жидкости |
| Обозначение типа СИ | VA |
| Изготовитель | Общество с ограниченной ответственностью "АСВЕГА-М" (ООО "АСВЕГА-М"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 17.01.2030 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики жидкости VA (далее - счетчики) предназначены для измерений объёма и объёмного расхода электропроводящих жидкостей в системах тепло- и водоснабжения, системах учёта технологических жидкостей и жидких продуктов.
Принцип действия счётчиков основан на использовании сигнала измерительной информации, создаваемого взаимодействием движущейся электропроводящей жидкости (далее -жидкость) с удельной электропроводимостью от 1-10-3 до 10 См/м с магнитным полем, зависящим от объемного расхода жидкости.
Конструктивно счётчики состоят из электромагнитного преобразователя расхода (ЭПР) и измерительно-вычислительного блока (далее - ИВБ).
В ЭПР, монтируемом в трубопровод с помощью фланцевого соединения, при помощи встроенных катушек индуктивности создаётся магнитное поле. Протекающая перпендикулярно магнитному полю жидкость индуцирует в жидкости электродвижущую силу (ЭДС). Наводимая ЭДС, пропорциональная скорости потока жидкости, снимается с измерительных электродов, контактирующих с жидкостью, и передается в ИВБ, осуществляющий преобразование, обработку, отображение и выдачу измерительной информации.
Электроды и присоединительные фланцы счетчиков выполняются из углеродистой стали, а в счетчиках, предназначенных для применения в пищевой промышленности, электроды и присоединительные фланцы выполняются из коррозионностойкого материала.
Внутренняя поверхность измерительного участка ЭПР футеруется фторопластом.
Счётчики выпускаются в следующих исполнениях:
- счетчики жидкости VA2301 с одним ЭПР и ИВБ (один канал измерения объёма и объёмного расхода жидкости);
- счётчики жидкости VA2302 с двумя ЭПР и ИВБ (два отдельных независимых канала измерений объёма и объёмного расхода жидкости).
В состав счётчиков могут опционально входить датчики давления и температуры. При этом счётчик выполняет функции преобразователя величины сопротивления в значение температуры и величины входного тока в значение избыточного давления.
Результаты измерений и данные о настройках счетчика считываются с жидкокристаллического индикатора (ЖКИ) или с монитора персонального компьютера (ПК), подключаемого через интерфейс к ИВБ.
Счётчики имеют встроенные часы реального времени, обеспечивающие определение и индикацию времени работы счётчика в режиме измерения объёма жидкости.
Счётчики обеспечивают выполнение следующих функций:
- измерение одного объёмного расхода и объёма жидкости (счётчики VA2301) или двух объёмных расходов и объёмов жидкости (счётчики VA2302), нарастающим итогом;
- измерение массового расхода и массы воды по одному каналу (счётчики VA2301) или по двум каналам (счётчики VA2302), нарастающим итогом, при наличии соответствующих датчиков температуры (пределы допускаемой относительной погрешности измерений массы и массового расхода жидкости не нормируются);
- отображение результатов измерений на ЖКИ;
- архивацию часовых и суточных результатов измерений в запоминающее устройство;
- индикацию времени работы счётчика в режиме измерения объёма жидкости;
- измерение и индикацию значений давления в двух трубопроводах при наличии соответствующих датчиков давления;
- измерение и индикацию значений температур теплоносителя при наличии соответствующих датчиков температур, значения температуры участвуют в определении массы протекающей в трубопроводе/трубопроводах);
- выдачу результатов измерений объёмного расхода и объёма жидкости в виде токового или цифрового выходных сигналов;
- преобразование измеренных величин (объёмный расход, температура, давление или постоянный ток) в выходной сигнал постоянного тока.
- индикацию текущих года, месяца, числа и времени с указанием часов, минут, секунд;
- архивацию нештатных ситуаций с указанием времени их возникновения и окончания в запоминающее устройство.
Индикация вышеперечисленных измеренных величин осуществляется на ЖКИ и на мониторе компьютера через интерфейс RS-232, RS-422 или RS-485.
Для переноса накопленных в памяти счетчиков статистических данных о результатах измерений и режимах работы счетчика в компьютер (при нецелесообразности проведения стационарной линии связи) применяется адаптер переноса данных AD2301 или AD2401 с интерфейсом RS232.
Структурная схема обозначения счетчиков при заказе:
Счетчик жидкости Х1 Х2-Х3-Х4/Х5-Х6-Х7-Х8-Х9/Х10-Х11-Х12-Х13
по ТУ 26.51.63-001-19911810-2024,
где Xi - исполнение счетчика: VA2301 или VA2302;
Х2 - динамический диапазон: без индекса - (1 : 25); с индексом А - (1 : 50);
Х 3 - исполнение ЭПР: 3 - ЕК1;
Х 4 - условный проход DN ЭПР1 в соответствии с таблицей 1;
Х 5 - условный проход DN ЭПР2 в соответствии с таблицей 1;
Х 6 - рабочее давление, МПа: 1,6 или 2,5;
Х 7 - наличие заземляющего электрода: 0 - нет, 1 - есть;
Х 8 - материал электродов: 1 - AISI 316L; 2 - AISI 904L; 3 - Hastelloy C-4; 4 - титан; 5 -тантал; 6 - 12Х18Н10Т;
Х 9 - материал фланцев ЭПР1: 1 - углеродистая сталь, 2 - коррозионностойкая сталь;
Х 10 - материал фланцев ЭПР2: 1 - углеродистая сталь, 2 - коррозионностойкая сталь;
Х 11 - выходные сигналы силы постоянного тока: 1 - от 0 до 5 мА, 2 - от 0 до 20 мА, 3 - от 4 до 20 мА;
Х 12 - номинальная статическая характеристика (НСХ) термопреобразователя
сопротивления (ТПС): 0 - ТПС отсутствуют; 1 - 100П (базовая), 2 - Pt100;
Х13 - вид интерфейса: 2 - RS-232, 4 - RS-422/RS-485.
Пример записи при заказе:
Счетчик жидкости VA2302-3-25/25-1,6-0-6-1/1-3-1-2
(Счетчик жидкости VA2302 с динамическим диапазоном 1 : 25, с двумя ЭПР исполнения ЕК1 DN25, на рабочее давление 1,6 МПа, без заземляющего электрода, с материалом электродов 12Х18Н10Т, с присоединительными фланцами из углеродистой стали, с выходными электрическими сигналами постоянного тока от 4 до 20 мА, с подключением ТПС с НСХ 100П, со стандартным последовательным интерфейсом RS-232 по ТУ 26.51.63-001-19911810-2024).

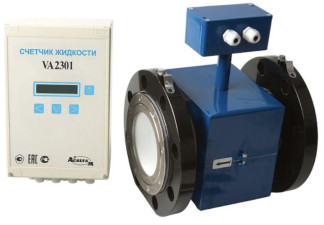

Общий вид приборов представлен на рисунке 1.
а) счетчик VA2301
Рисунок 1 - Общий вид счетчиков
б) счетчик VA2302
Защита от несанкционированного доступа осуществляется механическим опечатыванием. Схема пломбировки, предотвращающей доступ к элементам конструкции,
а) ИВБ счетчика
(1 - места установки пломб при выпуске счетчика из производства;
2 или 3- место нанесения знака поверки на корпус средства измерений; 4 - места установки пломб при вводе счетчика в эксплуатацию)
б) ЭПР счетчика
Рисунок 2 - Схема пломбировки счетчика для предотвращения несанкционированного доступа и место нанесения знака поверки на корпус средства измерений
Заводской номер располагается в месте в соответствии с рисунком 3 в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдики методом струйной печати или лазерной гравировки, закрепляемые на ИВБ и ЭПР.
Место нанесения заводского номера
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений
Знак утверждения типа средств измерений на корпус средства измерений наносится в соответствии с рисунком 4.
Рисунок 3 - Места нанесения знака утверждения типа средств измерений
Знак поверки на корпус средства измерений наносится в соответствии с рисунком 2 (позиция 3).
Счетчики работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1 и 2.
Таблица 1 - Идентификационные данные ПО счетчика жидкости VA2301
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 503 |
| Номер версии (идентификационный номер) ПО | 00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные ПО счетчика жидкости VA2302
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 603 |
| Номер версии (идентификационный номер) ПО | 01 |
| Цифровой идентификатор ПО | - |
ПО счетчиков и измерительная информация защищены от преднамеренных изменений механическим опечатыванием. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 -2014.
Метрологические и технические характеристики приведены в таблицах 3 - 5.
Таблица 3 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Условные проходы электромагнитного преобразователя расхода (ЭПР), DN | 15; 25; 40; 50; 80; 100; 150;200; 300; 400 |
| Наибольший измеряемый объемный расход жидкости в зависимости от DN (Qb^), м3/ч | в соответствии с таблицей 4 |
| Динамический диапазон измерений объемного расхода жидкости *, м3/ч | от 0,04рнаиб до рнаиб (1 : 25) от 0,02рнаиб до рнаиб (1 : 50) |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода по показаниям ЖКИ и цифровому выходному сигналу, %: - при скорости потока жидкости v < 1 м/с: - для счетчика исполнения VA2301 - для счетчика исполнения VA2302 - при скорости потока жидкости 1 < v < 10 м/с: - для счетчика исполнения VA2301 - для счетчика исполнения VA2302 | ±(0,25 + 0,25/v) ±(0,30 + 0,30/v) ±0,5 ±0,6 |
Продолжение таблицы 3
| Наименование параметра | Значение параметра |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода по показаниям ЖКИ и цифровому выходному сигналу, %: - при скорости потока жидкости v < 1 м/с: - для счетчика исполнения VA2301 - для счетчика исполнения VA2302 - при скорости потока жидкости 1 < v < 10 м/с: - для счетчика исполнения VA2301 - для счетчика исполнения VA2302 | ±(0,25 + 0,25/v) ±(0,30 + 0,30/v) ±0,5 ±0,6 |
| Диапазон измерений температуры жидкости, °С | от -40 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры t (без учета погрешности датчиков температуры) по показаниям ЖКИ и цифровому выходному сигналу, °С | ±(0,2 + 0,001-|t|) |
| Диапазоны измерений избыточного давления измеряемой жидкости**, МПа | от 0 до 0,4; от 0 до 0,6; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5 |
| Пределы допускаемой приведенной к диапазону измерений погрешности преобразования выходного сигнала первичных преобразователей давления в значения давления (без учета погрешности датчиков давления) по показаниям ЖКИ и цифровому выходному сигналу, % | ±0,5 |
| Пределы допускаемой приведенной к диапазону измерений погрешности преобразования измеренных величин в выходной сигнал силы постоянного тока, % | ±1,0 |
| * Определяется заказом * * Диапазон измерений счетчиком избыточного давления измеряемой жидкости определяется (при настройке ИВБ) соответствующим диапазоном измерений давления, подключаемого к счетчику преобразователя давления. | |
Таблица 4 - Наибольший расход (Q^us), габаритные размеры и масса ЭПР счетчиков в зависимости от DN ЭПР
| DN | Qнаиб, м3/ч | ЭПР исполнения ЕК1 для неагрессивной измеряемой жидкости | ЭПР исполнения ЕК1 для агрессивной измеряемой жидкости | ||||||
| длина, не более, мм | ширина, не более, мм | высота, не более, мм | масса, не более, кг | длина, не более, мм | ширина, не более, мм | высота, не более, мм | масса, не более, кг | ||
| 15 | 6,0 | 140 | 95 | 200 | 7 | 137 | 95 | 200 | 7 |
| 25 | 16,0 | 160 | 1 15 | 216 | 8 | 155 | 115 | 216 | 8 |
Продолжение таблицы 4
| DN | Qнаиб, м3/ч | ЭПР исполнения ЕК1 для неагрессивной измеряемой жидкости | ЭПР исполнения ЕК1 для агрессивной измеряемой жидкости | ||||||
| длина, не более, мм | ширина, не более, мм | высота, не более, мм | масса, не более, кг | длина, не более, мм | ширина, не более, мм | высота, не более, мм | масса, не более, кг | ||
| 40 | 50,0 | 200 | 145 | 240 | 11 | 194 | 145 | 240 | 11 |
| 50 | 60,0 | 202 | 160 | 254 | 12 | 196 | 160 | 254 | 12 |
| 80 | 160 | 238 | 195 | 290 | 17 | 232 | 195 | 290 | 17 |
| 100 | 250 | 252 | 230 | 312 | 24 | 246 | 230 | 312 | 24 |
| 150 | 630 | 328 | 300 | 372 | 50 | 320 | 300 | 372 | 50 |
| 200 | 1000 | 358 | 360 | 436 | 70 | 350 | 360 | 436 | 70 |
| 300 | 2500 | 438 | 485 | 558 | 125 | 428 | 485 | 558 | 125 |
| 400 | 5000 | 524 | 610 | 672 | 165 | 514 | 610 | 672 | 165 |
Таблица 5 - Технические характеристики
| Наименование параметра | Значение параметра |
| Наибольшее избыточное давление измеряемой жидкости, МПа | 2,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | |
| - для ЭПР | от -30 до +50 |
| - для ИВБ | от +5 до +55 |
| - относительная влажность окружающей среды при температуре +35 °С, без конденсации влаги, %, не более: | |
| - для ЭПР | 95 |
| - для ИВБ | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Параметры электропитания от сети переменною тока: - напряжение, В | от 187 до 242 |
| - частота, Гц | от 49 до 51 |
| - потребляемая мощность, ВА, не более | 15 |
| Габаритные размеры ИВБ, мм, не более: | |
| - высота | 285 |
| - ширина | 160 |
| - глубина | 95 |
| Масса ИВБ, кг, не более | 2,3 |
| Выходные сигналы ИВБ силы постоянного тока, мА | от 0 до 5; от 0 до 20; от 4 до 20 |
| Цифровые интерфейсы | RS-232/RS-422/RS-485 |
наносится на корпус средства измерений в соответствии с рисунком 3, на титульные листы руководства по эксплуатации, на паспорта типографским способом.
в соответствии с таблицей 6
Таблица 6 - Комплектность
| Наименование изделия или документа | Обозначение | Количество |
| Счетчик жидкости | согласно заказу | 1 |
| Паспорт | 26.51.63-001-19911810-2024 ПС* | 1 |
| 26.51.63-002-19911810-2024 ПС** | 1 | |
| Руководство по эксплуатации | 26.51.63-001-19911810-2024 РЭ* | 1 |
| 26.51.63-002-19911810-2024 РЭ** | 1 | |
| Комплект монтажных частей: ответные фланцы | _ | по заказу |
** Для счетчиков жидкости VA2301.
** Для счетчиков жидкости VA2302.
приведены в пункте 2.2 «Принцип работы счетчиков» раздела 2 «Устройство и работа» эксплуатационных документов 26.51.63-001-19911810-2024 РЭ и 26.51.63-002-19911810-2024 РЭ
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-002-19911810-2024 Счетчики жидкости VA. Технические условия.
