| Номер в госреестре | 94342-25 |
| Наименование СИ | Газоанализаторы кислорода точечные |
| Обозначение типа СИ | TS4000C-II |
| Изготовитель | Wuxi GLT Safety Equipment Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 17.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы кислорода точечные TS4000C-II (далее - газоанализаторы) предназначены для автоматических непрерывных измерений концентрации кислорода (O2) в воздухе промышленных предприятий.
Принцип действия газоанализаторов при измерении объемной доли кислорода -электрохимический. Кислород из пробы проникает в электрохимический сенсор и вступает в химическую реакцию, производя электрический токовый сигнал, пропорциональный концентрации кислорода в пробе газа. Эта реакция характерна только для кислорода и не подвергается влиянию присутствующих окисляемых газов. Электрический сигнал, полученный в электрохимическом сенсоре, усиливается и отображается на цифровом или аналоговом выходном измерительном устройстве.
Газоанализаторы являются стационарными одноканальными приборами непрерывного действия.
Конструктивно газоанализаторы выполнены в едином корпусе. В состав газоанализаторов входят: основная плата управления, модуль вывода сигналов и электрохимический сенсор.
Газоанализаторы обеспечивают аналоговый выходной сигнал постоянного тока от 4 до 20 мА и обладают возможностью для удаленного управления через протоколы связи Modbus и HART (по дополнительному заказу).
На передней панели газоанализаторов расположена информационная табличка, которая содержит следующую информацию: наименование прибора, наименование модели, номер продукта, обозначение стандарта, по которому выпускается прибор, диапазон измерений, напряжение питания, маркировка взрывозащиты, границы допустимой для эксплуатации температуры окружающей среды, наименование и адрес изготовителя, дата изготовления, заводской номер, состоящий из арабских цифр.
Информация на табличку наносится методом гравировки.

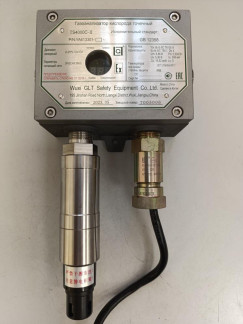

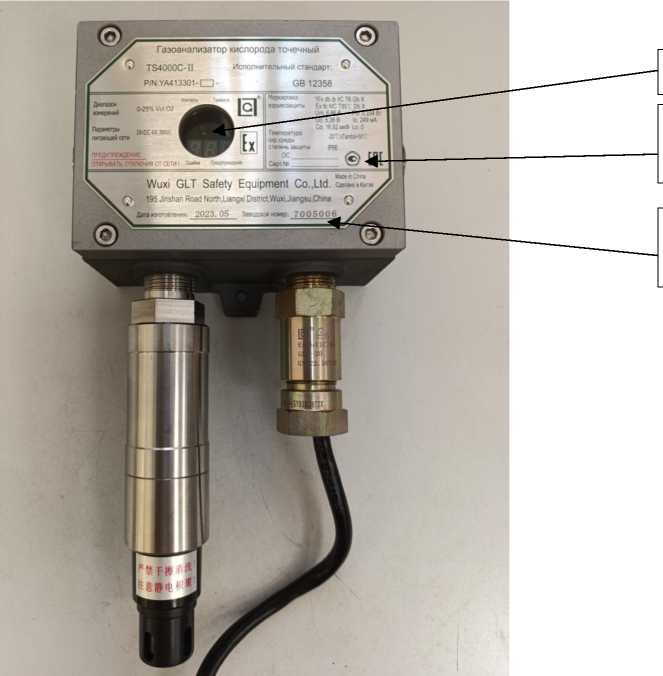

Общий вид газоанализаторов и информационная табличка представлены на рисунке
ЖК-дисплей
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид газоанализаторов и информационная табличка
Пломбирование и нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы оснащены метрологически значимым встроенным программным обеспечением (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память газоанализатора. Встроенное ПО используется для обеспечения функционирования газоанализаторов, выполнения измерений, отображения и передачи результатов измерений на внешние устройства.
Встроенное ПО реализует следующие функции: тестирование при запуске; вывод сообщений об ошибках; калибровку. Защита встроенного ПО от вмешательства реализована путем проверки контрольной суммы с помощью алгоритма checksum и алгоритма проверки суммы XOR. При внесении несанкционированных изменений газоанализатор выдаст код неисправности.
Уровень защиты ПО газоанализаторов соответствует уровню «средний» в соответствии Р 50.2.077-2014. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения газоанализаторов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW101030 |
| Номер версии (идентификационный номер) ПО | не ниже H.7 |
| Цифровой идентификатор ПО | 4007 |
Метрологические характеристики газоанализаторов представлены в таблице 2, технические характеристики представлены в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли кислорода (О2), % | от 0 до 25 |
| Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности, % | ±2 |
| Время установления выходного сигнала t (90), с, не более | 15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры газоанализатора, мм, не более: - длина | 164 |
| - ширина - высота | 86 325 |
| Масса газоанализатора, кг, не более | 4,1 |
| Напряжение питания, В | 24 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность без конденсации | от -20 до +50 |
| (при t = 20 °С), % | от 15 до 90 |
| Степень защиты корпуса по ГОСТ 14254-15 | IP66 |
| Маркировка взрывозащиты | 1Ex db ib IIC T6 Gb X, Ex tb IIIC T85°C Db X |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 10000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус газоанализатора методом гравировки.
Таблица 5 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор кислорода точечный | TS4000C-II | 1 шт. |
| Магнит для управления ПО газоанализатора | - | 1 шт. |
| Отвертка | - | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 4 «Эксплуатация» руководства по эксплуатации.
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация компании Wuxi GLT Safety Equipment Co., Ltd, Китай.
