| Номер в госреестре | 94343-25 |
| Наименование СИ | Газоанализаторы горючих газов точечные |
| Обозначение типа СИ | GTYQ-IR2100-II |
| Изготовитель | Wuxi GLT Safety Equipment Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 17.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы горючих газов точечные GTYQ-IR2100-II (далее по тексту -газоанализаторы) предназначены для автоматического непрерывного измерения концентрации горючих газов или углеводородных паров в воздухе промышленных предприятий.
Принцип действия газоанализатора - оптический инфракрасный абсорбционный, основанный на поглощении инфракрасного излучения в анализируемой среде.
Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.
Способ отбора пробы - диффузионный.
Газоанализаторы состоят из датчика газа, модуля преобразования, индикации и коммутации. Датчик газа имеет цилиндрический металлический корпус, внутри которого расположена его измерительная схема. Внутри корпуса модуля преобразования, индикации и коммутации расположены электронный модуль и плата коммутации.
Выходными сигналами газоанализаторов являются:
- цифровой кодированный сигнал с интерфейсом RS-485 с протоколом Modbus RTU;
- аналоговый унифицированный токовый сигнал от 4 до 20 мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.

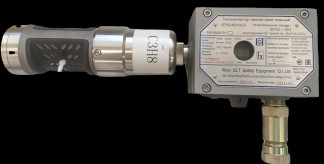

Общий вид газоанализаторов показан на рисунке 1.
Заводской номер в цифровом формате наносится на информационную табличку, размещенную на корпусе газоанализатора, методом гравировки.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Пломбирование газоанализаторов не предусмотрено.
Газоанализатор горючих газов точечный
Ф GTYQ-IR2100-U
P/NYA424101-I—|-
Исполнительный стандарт: (J) GB15322. 1-2019
контролируемый газ Горючий газ : СН«(СэН« ьСнНю)
Mawpoera щьвпм_,1Ь TFiЛ к TBGti X ExtblllC ТВУССЬХ
Теигерат.ге оа .среды yCsTannt-HTC
Мароосвеедыезащг» 1Е1 itt IICT5 Ge X
Тагедгуэа ир сред» степень защиты
ЫЬШСИЗУСОВХ
-55’C<Tamts*70'C
Wuxi GLT Safety Equipmerj>e^Ltd. 195 Jinshan Road North,Liangxi Dgjpelfl^uxijangsu,China таизготовления: 2023J)frXSa^c.u--омер: ДО111 47
ЖК-дисплей
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид газоанализатора
Газоанализаторы оснащены метрологически значимым встроенным программным обеспечением (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память газоанализатора. Встроенное ПО используется для обеспечения функционирования газоанализаторов, выполнения измерений, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Встроенное ПО реализует следующие функции: тестирование при запуске; вывод сообщений об ошибках, журнал событий, вывод, хранение измерительной информации. Защита встроенного ПО от вмешательства реализована при помощи ограничения доступа системой паролей.
Уровень защиты ПО газоанализаторов соответствует уровню «средний» в соответствии Р 50.2.077-2014. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения газоанализаторов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | FW101058 |
| Номер версии (идентификационный номер) программного обеспечения, не ниже | A.2 |
| Цифровой идентификатор программного обеспечения | 2104 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений концентрации определяемого компонента, % НКПР: - пропан (С3Н8) - метан (СН4) | от 3 до 100 от 3 до 100 |
| Пределы допускаемой абсолютной погрешности измерений, % НКПР: - в диапазоне измерений от 3 до 50 % НКПР включ. - в диапазоне измерений св. 50 до 100 % НКПР | ±3 ±5 |
| Время установления выходного сигнала t (90), с, не более | 7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 410 86 151 |
| Масса, кг, не более | 5,8 |
| Напряжение питания, В | 24 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность без конденсации (при t = 20 °С), % | от -55 до +70 от 5 до 100 |
| Степень защиты корпуса по ГОСТ 14254-15 | IP66 |
| Маркировка взрывозащиты диапазон температур окружающей среды при эксплуатации, °C -55°С<ТатЬ<+60°С -55°С<ТатЬ<+70°С | 1Ex db IIC T5 Gb X, Ex tb IIIC T100°C Db X 1Ex db IIC T4 Gb X, Ex tb IIIC T135°C Db X |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 10000 |
| Средний срок службы, лет | 20 |
наносится на информационную табличку, размещенную на корпусе газоанализатора, методом гравировки.
Комплектность приведена в таблице 5.
Таблица 5 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Газоанализатор горючих газов точечный | GTYQ-IR2100-II | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| Комплект принадлежностей и ЗИП | - | 1 компл. по заказу |
приведены в разделе 3 «Эксплуатация и отладка» руководства по эксплуатации.
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2315;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация Wuxi GLT Safety Equipment Co., Ltd, Китай.
