| Номер в госреестре | 94348-25 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | ОЗНА-МассПро |
| Изготовитель | Акционерное общество "ОЗНА-Измерительные системы" (АО "ОЗНА-Измерительные системы"), г. Октябрьский, Республика Башкортостан |
| Год регистрации | 2025 |
| Срок свидетельства | 17.01.2030 |
| МПИ (интервал между поверками) | 5 лет; 1 год - для канала измерения плотности |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые ОЗНА-МассПро (далее - расходомеры) предназначены для измерений массы жидкости в потоке, массового расхода жидкости, плотности и температуры жидкости.
Принцип действия расходомеров основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массе жидкости в потоке, массовому расходу жидкости, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Измерение температуры осуществляется при помощи термосопротивления, встроенного в расходомеры.
Для автоматической коррекции расхода и плотности в зависимости от изменения текущей температуры измеряемой среды в конструкции расходомера предусмотрен встроенный преобразователь температуры.
Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя.
Вторичный преобразователь смонтирован на корпусе первичного преобразователя расхода.
Первичный преобразователь расхода служит для преобразований значений массы и объема жидкости в потоке, массового и объемного расходов жидкости в электрический сигнал. Вторичный преобразователь расхода обеспечивает обработку электрических сигналов с первичного преобразователя расхода.

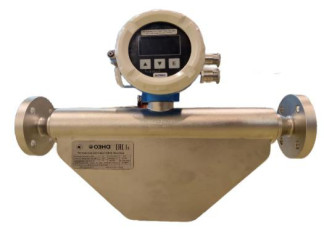

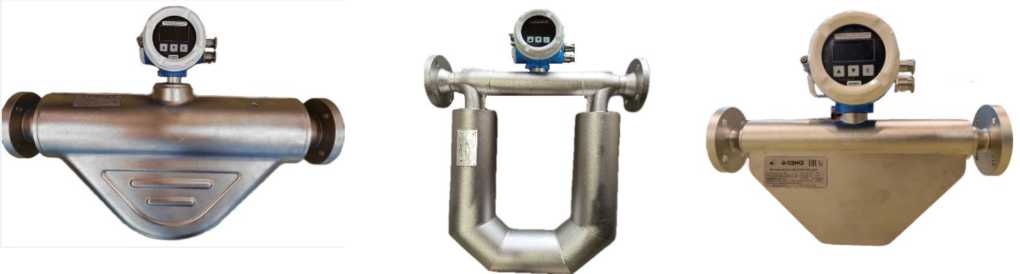

Общий вид расходомеров представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров
Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться в соответствии с конструкторской документацией.
Пломбировка расходомеров осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, проведенную через специальные отверстия, расположенные на корпусе вторичного преобразователя.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
а) или б)
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер расходомера наносится в буквенно-цифровом формате на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение расходомеров встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения приводится в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AMF.FW |
| Номер версии (идентификационный номер) ПО | 4.000012 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | f4237c22 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение | ||||||
| Номинальный диаметр1), мм | DN 15 | DN 20 | DN 25 | DN 40 | DN 50 | DN 80 | DN 100 |
| Диапазоны измерений массового расхода жидкости1), т/ч - класс точности 0,1 - класс точности 0,15 - класс точности 0,2 - класс точности 0,25 - класс точности 0,5 | от 0,18 до 0,63 от 0,12 до 0,63 от 0,09 до 0,63 от 0,06 до 0,63 от 0,04 до 0,63 | от 0,6 до 4,5 от 0,42 до 4,5 от 0,3 до 4,5 от 0,18 до 4,5 от 0,12 до 4,5 | от 1,8 до 11,7 от 1,2 до 11,7 от 0,9 до 11,7 от 0,6 до 11,7 от 0,36 до 11,7 | от 3 до 36 от 2,1 до 36 от 1,5 до 36 от 0,9 до 36 от 0,6 до 36 | от 5 до 41,1 от 3,74 до 41,1 от 2,5 до 41,1 от 1,25 до 41,1 от 1,0 до 41,1 | от 10,8 до 132 от 7,2 до 132 от 5,4 до 132 от 3 до 132 от 2,16 до 132 | от 25 до 170 от 18,8 до 170 от 12,5 до 170 от 6,24 до 170 от 5 до 170 |
| Пределы допускаемой относительной погрешности измерений массы жидкости в потоке и массового расхода жидкости1), % | ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 | ||||||
| Диапазон измерений плотности1), кг/м3 | от 650 до 1500 | ||||||
| Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 | ±1 | ||||||
| Диапазоны измерений температуры жидкости1), °С | от -40 до +60 от -40 до +125 | ||||||
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ±0,5 | ||||||
| 1) конкретное значение указано в паспорте | |||||||
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение | ||||||
| Номинальный диаметр1), мм | DN 15 | DN 20 | DN 25 | DN 40 | DN 50 | DN 80 | DN 100 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 280 175 285 | 360 175 320 | 455 175 355 | 520 175 410 | 730 200 560 | 950 245 585 | 1200 300 1650 |
| Масса1), кг, не более | 31 | 31 | 32 | 45 | 65 | 120 | 190 |
| Измеряемая среда | жидкость | ||||||
| Плотность измеряемой среды1), кг/м3 | от 650 до 1500 | ||||||
| Кинематическая вязкость измеряемой среды, сСт | от 1 до 500 | ||||||
| Давление измеряемой среды1), МПа, не более | 16,0 | ||||||
| Температура окружающей среды, °С | от -40 до +55 | ||||||
| Температура измеряемой среды | от -40 до +125 | ||||||
| Выходные сигналы1): - частотный (импульсный), Гц - токовый, мА - цифровые | от 10 до 10000 от 4 до 20 RS-485 (Modbus); HART | ||||||
| Параметры питания: - напряжение постоянного тока, В - потребляемая мощность, Вт, не более | от 15 до 40 50 | ||||||
| Степень защиты от пыли и влаги по ГОСТ 14254-2015 | IP65 | ||||||
| Маркировка взрывозащиты | 1Ех db ib IIC Т4 Gb X | ||||||
| 1) конкретное значение указано в паспорте | |||||||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 90000 |
наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расходомера, методом лазерной гравировки и в верхнем левом углу на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер массовый | ОЗНА-МассПро | 1 шт. |
| Паспорт | РМ02.00.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | РМ02.00.00.000 РЭ | 1 экз. |
приведены в разделе 2 «Описание и работа» документа РМ02.00.00.000 РЭ «Расходомер массовый ОЗНА-МассПро. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
БДМА.407281.028 ТУ Расходомеры массовые ОЗНА-МассПро. Технические условия.
