| Номер в госреестре | 94351-25 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | Агат-У |
| Изготовитель | Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП"), г. Рязань |
| Год регистрации | 2025 |
| Срок свидетельства | 17.01.2030 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры Агат-У (далее - уровнемеры) предназначены для непрерывного контактного измерения уровня и температуры различных жидких сред.
Принцип действия уровнемера в части измерений уровня основан на методе импульсной рефлектометрии: по волноводу посылается микроволновый импульс и измеряется интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значений высоты установки уровнемера и измеренной дистанции.
Принцип действия уровнемера в части измерений температуры основан на изменении сопротивления термочувствительного элемента, интегрированного в чувствительный элемент, от температуры исследуемой жидкости. В уровнемере осуществляется преобразование значения сопротивления термочувствительного элемента в измеренное значение температуры.
Измеренные значения уровня и температуры передаются в систему верхнего уровня по интерфейсу RS-485.
Уровнемер представляет собой одноблочную или многоблочную конструкцию, состоящую из первичного и вторичного преобразователей.
Преобразователь первичный уровнемера одноблочного исполнения состоит из следующих функциональных частей:
- чувствительный элемент;
- блок электронный.
Преобразователь первичный уровнемера многоблочного исполнения состоит из чувствительного элемента. Преобразователь вторичный состоит из блока электронного.
Чувствительный элемент представляет собой соединенные в едином конструктиве фазостабильный коаксиальный волновод и трубку для размещения температурных датчиков.
Чувствительный элемент обеспечивает прохождение зондирующего электромагнитного импульса к измеряемой среде и защищенное распределение температурных датчиков внутри измеряемой среды.
Блок электронный обеспечивает:
- электропитание уровнемера и управление его работой;
- генерацию и прохождение зондирующих импульсов в чувствительном элементе;
- прием отраженных импульсов, обработку информации о значениях уровня и температуры от чувствительного элемента и передачу по запросу в систему верхнего уровня.

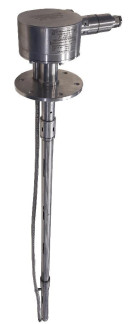

Общий вид уровнемеров представлен на рисунке 1.
а)
б)
Рисунок 1 - Внешний вид уровнемеров Агат-У: а) преобразователь первичный, б) преобразователь вторичный, в) уровнемер одноблочного исполнения
Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из 3 арабских цифр, наносятся на маркировочную табличку, закрепляемую на корпусе.
Знак поверки на СИ не наносится.
АО “Моринсис-Агат-КИП” УРОВНЕМЕР АГАТ-У-
АГТС.407629.010ТУ
Питание 24 В Мощность 20 Вт
Длина погружаемой части мм
Вых. сигн. Масса кг
Рмакс 1,6 МПа Зав. № IP67 Дата изготовления
XI АО “Моринсис-Агат-КИП” Z\ =! УРОВНЕМЕР АГАТ-У-
I ~~~ I
АГТС.407629.010ТУ
ПРЕОБРАЗОВАТЕЛЬ ПЕРВИЧНЫЙ Ц^ОЕх ia ПС Т5 Ga X -25 “С<Т,„<+55 "С [ f| [ Длина погружаемой части I |мм
Рмакс 1,6 МПа Масса кг
IP67 Зав. №
Дата изготовления
А ГТС.407629.01 ОТУ
АО “Моринсис-Агат-КИП УРОВНЕМЕР АГАТ-У-
ПРЕОБРАЗОВАТЕЛЬ ВТОРИЧНЫЙ
Ц [Exia Gallic -25 °C<T.mb<+55 "С [ f] [
Питание 24 В Мощность 20 Вт
Вых. сигн. Масса __кг
IP67 Зав. № [
Дата изготовления
Рисунок 2 - Маркировочная табличка
Программное обеспечение (далее - ПО) уровнемера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений во внешние системы.
Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование внутреннего ПО | agat-u.hex |
| Номер версии (идентификационный номер) внутреннего ПО | 1.хх.хх.хх |
| Идентификационное наименование внешнего ПО | QLink |
| Номер версии (идентификационный номер) внешнего ПО | 1.хх.х |
| Метрологически значимая часть ПО | metrolog_kit1.dll |
| Цифровой идентификатор метрологически значимой части (алгоритм SHA256) | 67b759b930a347c30f97a9efcdbf5a81 3350526f74bfcdc3009e51298331d5a8 |
| Примечания: 1. «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО. 2. Просмотр значения номера версии (идентификационного номера) внутреннего ПО доступен только в программе QLink. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измерений уровня, м | от 0,2 до 15,0 |
| Пределы допускаемой абсолютной основной погрешности измерений уровня, мм | ±2,5; ±5,0; ±10,0 |
| Пределы допускаемой дополнительной погрешности измерений уровня, вызванной отклонением температуры окружающей среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, в долях от пределов абсолютной основной погрешности, не более | 0,05 |
| Пределы допускаемой дополнительной погрешности измерений уровня, вызванной отклонением температуры измеряемой среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, в долях от пределов абсолютной основной погрешности, не более | 0,1 |
| Диапазон измерений температуры, °С | от -40 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
Примечания:
1. Значение погрешности указано на маркировочной табличке уровнемера.
2. Значение температуры градуировки +20 °С.
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| Рабочее давление измеряемой среды, МПа, не более | 1,6 | |
| Параметры электропитания: - напряжение постоянного тока, В | 24 ± 10 % | |
| Потребляемая мощность, Вт, не более | 20 | |
| Интерфейс | RS-485 | |
| Электрическое сопротивление изоляции, МОм, не менее: - в нормальных условиях - в условиях повышенной рабочей температуры - в условиях повышенной влажности | 20 5 1 | |
| Уровень радиопомех, создаваемых уровнемерами работе | при | не превышает значений, установленных в Нормах 8-95 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP67 | |
| Маркировка взрывозащиты (для уровнемеров взрывозащищенном исполнении) преобразователя первичного преобразователя вторичного | во | 0Ex ia IIC T5 Ga X [Ex ia Ga] IIC |
| Габаритные размеры (высота х длина х ширина), мм, более: - одноблочного исполнения - многоблочного исполнения преобразователя первичного преобразователя вторичного | не | от 630 х 190 х 300 до 15430 х 190 х 300 от 590 х 190 х 300 до 15490 х 190 х 300 75 х 232 х 140 |
| Масса, кг - одноблочного исполнения | от 10 до 34 | |
| - многоблочного исполнения преобразователя первичного преобразователя вторичного | от 8 до 32 не более 2 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +55 °С, %, - атмосферное давление, кПа | от -25 до +55 95 ± 3 от 80,0 до 202,7 | |
Таблица 4 - Показатели надёжности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 120000 |
| Назначенный срок службы, лет | 15 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку лазерной гравировкой.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Уровнемер | Агат-У | 1 шт. | 1 |
| Преобразователь первичный | АГТС.407529.021 | 1 шт. | 2 |
| Преобразователь вторичный | АГТС.426449.046 | 1 шт. | 2 |
| Комплект монтажных частей | АГТС.407951.001 | 1 к-т | _ |
| Программа QLink | RU.АГТС.04001-01 | 1 шт. | 3 |
| Паспорт | АГТС.407629.010ПС | 1 экз. | _ |
| Руководство по эксплуатации | АГТС.407629.010РЭ | 1 экз. | 4 |
| Примечания: 1 Условное обозначение в соответствии с требованиями заказа. 2 Поставляется только при заказе уровнемера многоблочного конструктивного исполнения. 3 Поставляется на электронном носителе. 4 Допускается поставлять 1 экз. на партию в один адрес отгрузки. | |||
приведены в разделе 1.4 руководства по эксплуатации АГТС.407629.010РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
АГТС.407629.010ТУ «Уровнемеры Агат-У. Технические условия».
