| Номер в госреестре | 94368-25 |
| Наименование СИ | Спектрометры оптико-эмиссионные |
| Обозначение типа СИ | OES-802 |
| Изготовитель | "SiChuan Syens Instrument Co., LTD.", КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 17.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры оптико-эмиссионные OES-802 (далее - спектрометры) предназначены для измерений массовых долей элементов в металлах и сплавах.
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из источника возбуждения спектров, искрового стенда, оптической части спектрометра, а также автоматизированной системы управления работой спектрометра.
В качестве источника возбуждения спектров в спектрометрах применяется искровой генератор. Искровой разряд в искровом стенде между поверхностью анализируемого образца и противоэлектродом возбуждается в среде аргона. Излучение разряда через окошко полихроматора проецируется в оптическую систему спектрометра. Полихроматоры спектрометров построены по схеме Пашен-Рунге, в которой входные щели, вогнутые голографические дифракционные решетки, установлены на круге Роуланда. Регистрация эмиссионного излучения осуществляется на основе высокопроизводительных ПЗС-матриц. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли элемента пробы выполняется автоматически под управлением внешнего компьютера с установленным программным обеспечением.
Корпус спектрометров изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером располагается на задней стенке спектрометра. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной печати. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометра представлен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.

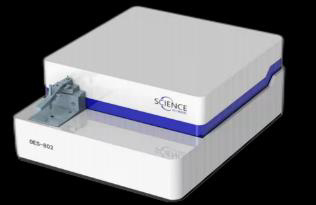

Рисунок 1 - Общий вид спектрометров оптико-эмиссионных OES-802
Рисунок 2 - Место нанесения серийного номера на спектрометры оптико-эмиссионные OES-802
Спектрометры оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО1) | З.х.х |
| Цифровой идентификатор ПО | - |
| 1) х - метрологически не значимая часть ПО, которая может меняться от 0 до 99 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли элементов, % | от 0,0001 до 100 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %, в поддиапазонах измерений: от 0,0001 до 0,001 включ. | 8 |
| св. 0,001 до 0,01 включ. | 5 |
| св. 0,01 до 0,1 включ. | 3 |
| св. 0,1 до 1 включ. | 2 |
| св. 1 до 100 | 1 |
| Чувствительность1), усл.ед./%, не менее | 107 |
| 1) Значение нормировано для марганца с массовой | долей от 0,1 до 1,0 % |
| в стандартном образце состава латуни (ГСО 10879-2017) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 140 до 670 |
| Время анализа, с | от 15 до 25 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Габаритные размеры, мм, не более: | |
| - длина | 810 |
| - ширина | 600 |
| - высота | 380 |
| Масса, кг, не более | 110 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность воздуха, %, не более | 70 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Спектрометр оптико-эмиссионный | OES-802 | 1 шт. |
| 2 Персональный компьютер | - | 1 шт. |
| 3 Программное обеспечение | - | 1 шт. |
| 4 Руководство по эксплуатации | - | 1 экз. |
| 5 Методика поверки | - | 1 экз. |
приведены в главе 6 «Эксплуатация» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация «SiChuan Syens Instrument Co., LTD.», КНР.
