| Номер в госреестре | 94379-25 |
| Наименование СИ | Измерители иммитанса |
| Обозначение типа СИ | LCR-78200 |
| Изготовитель | Good Will Instrument Co., Ltd., Тайвань |
| Год регистрации | 2025 |
| Срок свидетельства | 17.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители иммитанса LCR-78200 (далее - измерители) предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность), используя последовательную или параллельную схему замещения.
Принцип действия измерителей основан на анализе прохождения тестового сигнала с заданными уровнем и частотой через цепь, обладающую комплексным сопротивлением c реактивной составляющей, и последующим сравнением измеренного значения с опорным напряжением.
Тест-сигнал рабочей частоты подается от внутреннего генератора (источника) на исследуемое устройство, на котором измеряется напряжение. Ток, протекающий через объект, с помощью внутреннего преобразователя ток-напряжение преобразуется в напряжение. Измерение отношения этих двух напряжений дает полное сопротивление цепи. Встроенный микропроцессор на основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала рассчитывает электрические характеристики измеряемого объекта, далее значения параметров выводятся на цифровой дисплей или в виде графиков измеренных значений.
На передней панели измерителей находится высококонтрастный ЖК-дисплей, на котором одновременно может отражаться до четырех измеряемых параметров. Управление режимами работы, выбор регулируемых параметров осуществляется с передней панели функциональными кнопками. Для ввода цифровых параметров на панели имеется две группы органов управления: кнопки направлений (со стрелками) и цифровая клавиатура. В нижней части панели расположены четыре выходных/входных разъема. Для подключения флэш-диска представлен разъем USB.
На задней панели измерителей располагаются: разъем для подключения кабеля питания, интерфейсы RS-232, USB, LAN, GPIB, интерфейс и коннектор сортировщика компонентов.
Измерители имеют десять модификации: LCR-78201, LCR-78205, LCR-78210, LCR-78220, LCR-78230, LCR-78205A, LCR-78210A, LCR-78220A, LCR-78230A, LCR-78250A, которые отличаются верхней границей диапазона рабочих частот. Модели с индексом «А» дополнительно обеспечивают анализ компонентов с выбором эквивалентной схемы замещения (7 вариантов сочетания компонентов).
Общий вид измерителей и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа измерители имеют пломбировку в виде наклейки между верхней и задней стенками корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1.
Серийный (заводской) номер, идентифицирующий каждый экземпляр измерителей, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус методом печати на наклейку, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

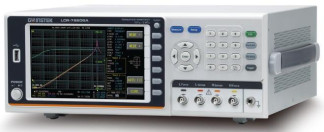

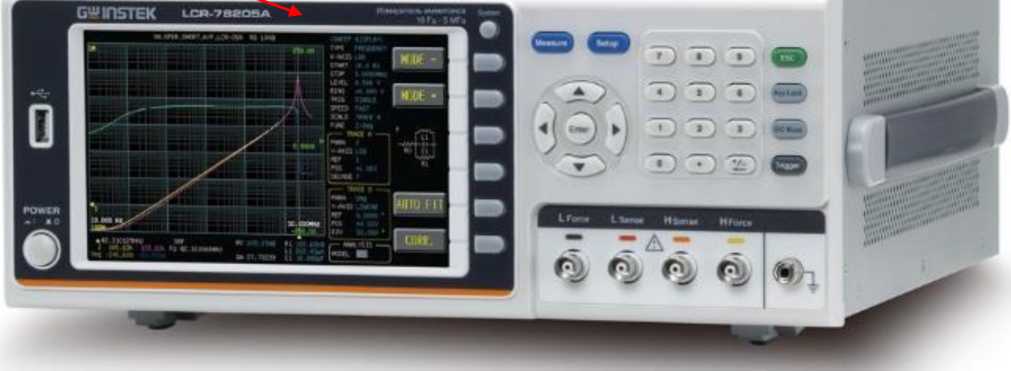

Рисунок 1 - Общий вид измерителей и место нанесения знака утверждения типа (А) и знака поверки (Б)

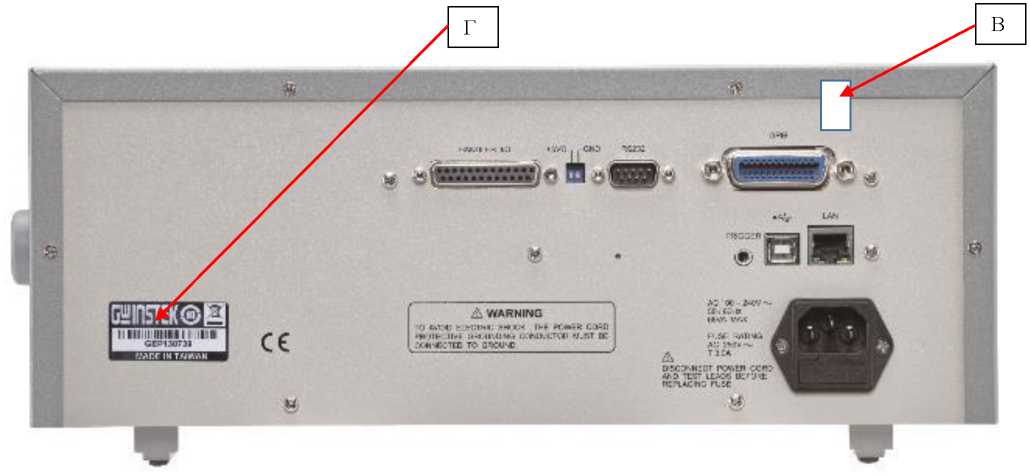

Рисунок 2 - Схема опломбирования от несанкционированного доступа (В) и места нанесения серийного номера (Г)
Программное обеспечение (ПО) измерителей установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже V1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон рабочих частот (Бвых), Гц для модификаций: LCR-78201 LCR-78205, LCR-78205A LCR-78210, LCR-78210A LCR-78220, LCR-78220A LCR-78230, LCR-78230A LCR-78250A | от 10 до 1-106 от 10 до 5 -106 от 10 до 1-107 от 10 до 2-107 от 10 до 3 -107 от 10 до 5 -107 |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц | ±(0,000007 Твых+0,01) |
| Выходное сопротивление источника сигнала (Двых), Ом | 25, 100 |
| Уровень тест-сигнала напряжения переменного тока, Вскз , от 10 Гц до 1 МГц включ. св. 1 МГц | от 0,01 до 2 от 0,01 до 1 |
| Пределы абсолютной погрешности установки уровня тестового сигнала напряжения переменного тока, В | ±(0,1-ивых+0,001) |
| Уровень тест-сигнала напряжения постоянного тока, В | от 0,01 до 1 |
| Пределы абсолютной погрешности установки уровня тестового сигнала напряжения постоянного тока, В | ±0,01-ивых |
| Диапазон установки уровня постоянного смещения Udc, В | ±12 |
| Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения Udc, В | ±(0,003 •|Udc|+0,002) |
| Диапазон измерений: сопротивление переменному току, сопротивление постоянному току, Ом проводимость, См фазовый сдвиг, градус фазовый сдвиг, рад емкость, Ф индуктивность, Гн тангенса угла потерь добротность | от Г10-2 до 1-108 от 1М0-8 до 1М02 от -180 до +180 от -3,14159 до +3,14159 от 5М0-14 до 1 от 1М0-8 до 1-105 от 1М0-5 до 1-104 от 1М0-2 до 1-104 |
Продолжение таблицы 2
| 1 | 2 |
| Пределы допускаемой относительной погрешности измерений полного сопротивления переменному току, полной проводимости, % сопротивления постоянному току при Dx>10 или Qx<0,1, % | Ае = ±(А + Аг) |
| Пределы допускаемой относительной погрешности измерений активного сопротивления переменному току, % последовательная схема замещения при Dx<0,1 или Qx>10 при 0,1<Dx<10 или 0,1<Qx<10 параллельная схема замещения: при Dx<0,1 или Qx>10 при 0,1<Dx<10 или 0,1<Qx<10 | Ае ± — ~РХ +Ae-^(1 + D^/Dx Ае ±--------- “Dx _ Ае/100 ± Аеф + DX _Dx+Ae/100^V1 + Dx2 |
| Пределы допускаемой относительной погрешности измерений емкости, индуктивности, реактивного сопротивления и реактивной проводимости, % при Dx<0,1 при Dx>0,1 | ±Ае ±Ае • V1 + DX |
| Пределы допускаемой относительной погрешности измерений активной проводимости, % | |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь при Dx<0,1 при 0,1<Dx<1 | Ае ±-- “100 1 + DX ±Ае 100 |
| Пределы допускаемой абсолютной погрешности измерений добротности при Da^Qx<1, Dx <0,1 или Qx>10 при Da^Qx<1, Dx>0,1 или Qx<10 | ±QXj^e//1-QxJ^e\ ± 100 /\ 1 100 ) ± QX^e41+Dx) /(1 _ Qx^e41+Dx) ± 100 /(1 100 |
| Пределы допускаемой абсолютной погрешности измерений фазового сдвига, рад | Ае ±-- “100 |
Продолжение таблицы 2_________________________________________________________
1 | 2
Примечания
А - значение базовой относительной погрешности (рисунок 1) при нормальных условиях измерений: уровень тестового сигнала 0,5 В, скорость измерений «Медленно», использование тестовой площадки;
Аг - значение дополнительной относительной погрешности, вызванной отклонением от нормальных условий измерений и рассчитываемой по формуле:
Аь - значение дополнительной относительной погрешности, обусловленной частотой тестового сигнала (таблица 3), %;
Az - значение дополнительной относительной погрешности, обусловленной значением измеряемого импеданса (таблица 4), %;
Av - значение дополнительной относительной погрешности, обусловленной уровнем тестового сигнала (таблица 5), %;
Ad - значение дополнительной относительной погрешности, обусловленной скоростью измерений (таблица 6), %;
Ас - значение дополнительной относительной погрешности, обусловленной длинной измерительных проводов (таблица 7);
Kt - температурный коэффициент (таблица 8);
Dx - измеренное значение диэлектрических потерь;
Qx - измеренное значение добротности;
Da - погрешность измерения диэлектрических потерь.
Таблица 3 - Дополнительная относительная погрешность, обусловленная частотой тестового сигнала Аь
| Диапазоны значений частоты испытательного сигнала | Значение дополнительной относительной погрешности, % |
| от 10 до 200 Гц | 0,08+(200/F-1)-0,0222 |
| от 200 Гц до 500 кГц включ. | 0,08 |
| св. 500 кГц | 0,08+^м-0,5)-0,0472 |
| Примечания F - частота испытательного сигнала, Гц Fм - частота испытательного сигнала, МГц | |
Таблица 4 - Дополнительная относительная погрешность, обусловленная значением измеряемого импеданса Az
| Диапазоны измеряемого импеданса | Диапазоны значений частоты тестового сигнала | Значение коэффициента | Значение дополнительной относительной погрешности Az, % | |
| Кт | Кр | |||
| до 100 Ом включ. | от 10 до 100 Гц | 1+(100/F-1)-0,112 | - | (100/Zx-1)-0,001-Km |
| от 100 Гц до 1 МГц включ. | 1 | - | ||
| св. 1 МГц | 1+^м-1)-3 | - | ||
| св. 100 Ом | от 10 до 100 Гц | 1+(100/F-1)-0,112 | - | (100/Zx-1)-0,00001- -Km-Кр |
| от 100 Гц до 50 кГц включ. | 1 | - | ||
| св. 50 кГц | F/50000 | - | ||
| до 1 МГц включ. | - | 1 | ||
| св. 1 МГц | - | 1+^м-1)-0,5 | ||
Продолжение таблицы 4
| Диапазоны измеряемого импеданса | Диапазоны значений частоты тестового сигнала | Значение коэффициента | Значение дополнительной относительной погрешности Az, % |
| Кт Кр | |||
| Примечания F - частота тестового сигнала, Гц; Fм - частота тестового сигнала, МГц; Zx - измеренное значение импеданса, Ом. | |||

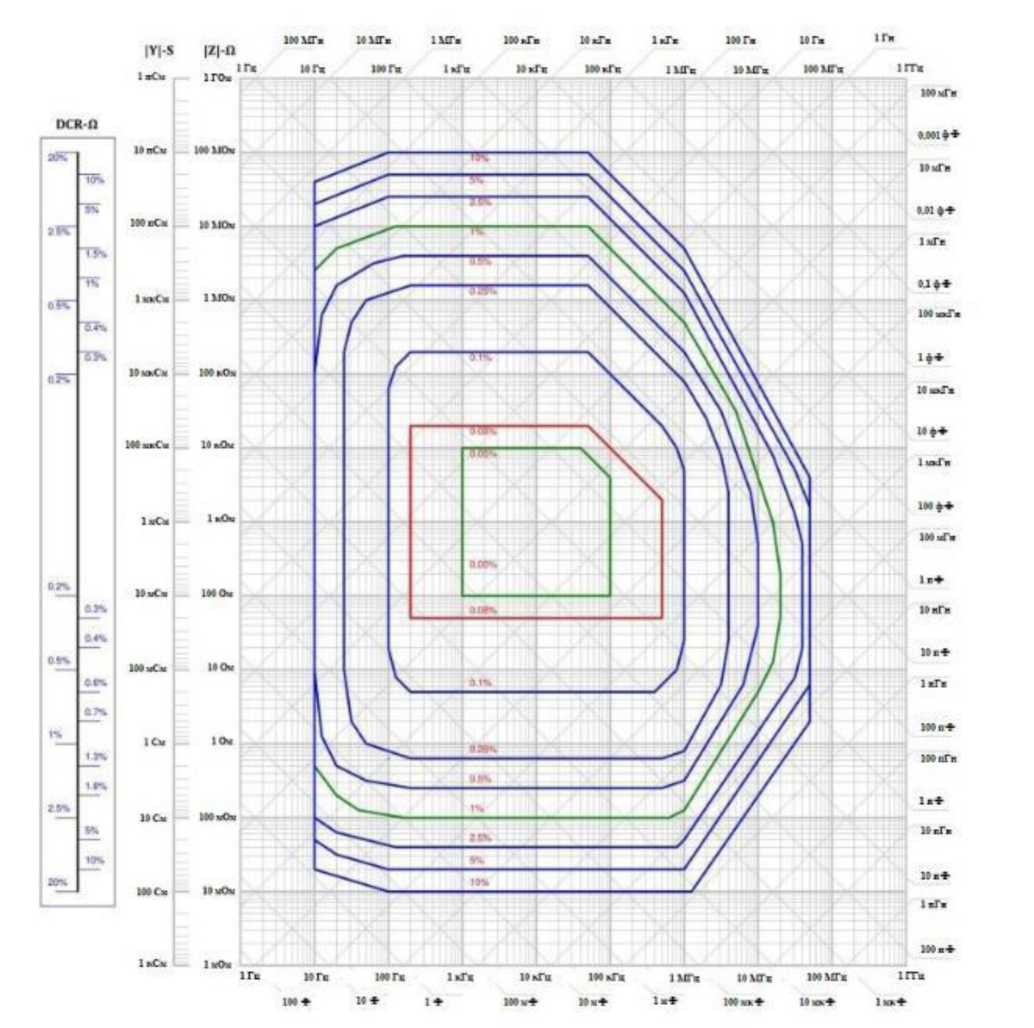

Рисунок 1 - Значение базовой относительной погрешности (А)
Таблица 5 - Дополнительная относительная погрешность, обусловленная уровнем тестового сигнала Av
| Уровень тест-сигнала, В | Значение дополнительной относительной погрешности Av, % |
| до 0,5 включ. | (0,5/U-1)-0,25 |
| св. 0,5 | (и-0,5)2-0,45-(^м/30) |
| Примечания U - уровень тестового сигнала, В; Fм - частота тестового сигнала, МГц. | |
Таблица 6 - Дополнительная относительная погрешность, обусловленная скоростью измерений Ad___________________________________________________________________
| Скорость измерений | Значение дополнительной относительной погрешности Ad, % |
| «Медленно», «Медленно 2» | 0 |
| «Средне» | 0,1 |
| «Быстро» | 0,2 |
| «Максимум» | 0,4 |
Таблица 7 - Дополнительная относительная погрешность, обусловленная длинной измерительных проводов Ас
| Диапазоны частоты тестового сигнала | Значение дополнительной относительной погрешности Ас,% | |||
| Длина тестового кабеля, м | ||||
| 0 (тестовая площадка) | 0,75 | 1 | 2 | |
| от 0 до 50 МГц включ. | 0 | - | - | - |
| от 0 до 20 МГц включ. | - | 0,02+0,015Тм | - | - |
| от 0 до 10 МГц включ. | - | - | 0,02+0,02Тм | - |
| от 0 до 5 МГц включ. | - | - | - | 0,02+0,03Тм |
| Примечание Fм - частота тестового сигнала, МГц | ||||
Таблица 8 - Температурный коэффициент Kt
| Температура (°С) | от 8 до 18 включ. | св. 18 до 28 включ. | св. 28 до 38 включ. |
| К | 4 | 1+(Т-23)2^0,0139 | 4 |
| Примечание Т - температура окружающей среды при измерении, °С | |||
Таблица 9 - Технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры (ширинахвысотахглубина), мм | 346x145x335 |
| Масса, кг, не более | 3,3 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 110 до 240 50/60 |
| Потребляемая мощность, В^А, не более | 65 |
Продолжение таблицы 9
| 1 | 2 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +28 70 от 84,0 до 106,7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от 0 до +40 85 от 84,0 до 106,7 |
Таблица 10 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не более | 5 |
| Средняя наработка на отказ, ч, не более | 10000 |
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Измеритель иммитанса | LCR-782001) | 1 |
| Сетевой шнур питания | - | 1 |
| Измерительный 4-х пр. кабель-адаптер (Кельвин, 4-BNC х 2 «крокодила») | - | 1 |
| Руководство по эксплуатации на CD-диске | - | 1 |
| 1) - в зависимости от заказа | ||
приведены в п. 7 руководства по эксплуатации «Выполнение измерений».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.019-85 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ГОСТ Р 8.732-2011 «ГСИ. Государственная поверочная схема для средств измерений индуктивности»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Измерители иммитанса LCR-78200».
