| Номер в госреестре | 94384-25 |
| Наименование СИ | Вольтметры цифровые щитовые |
| Обозначение типа СИ | DV |
| Изготовитель | JIANGSU SFERE ELECTRIC CO., LTD., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 17.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры цифровые щитовые DV (далее - вольтметры) предназначены для измерений напряжения переменного тока и частоты переменного тока в однофазных и трехфазных цепях.
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных аналоговых сигналов напряжения и частоты переменного тока в цифровой код, последующей математической обработке с отображением измеренных значений на дисплее.
Конструктивно вольтметры выполнены в пластмассовом корпусе, в котором расположены микроконтроллер, плата дисплея и разъемы. На передней панели корпуса расположены кнопки управления и дисплей.
Структура условного обозначения модификаций вольтметров:
MI-DVX1I-6-X2- 1-ХХХз
MI - серия измерительного прибора: MASTER IEK;
DV - наименование продукта: вольтметр цифровой;
Xi - цифра, обозначающая габарит: 1 - 72*72 мм; 2 - 96*96 мм;
1 - цифра, обозначающая класс точности: 0,5;
6 - цифра, обозначающая наличие поверки: с поверкой;
X2 - количество измеряемых фаз: 1 - однофазный; 3 - трехфазный;
i - цифра, обозначающая наличие дополнительных выходов: RS-485;
ХХХз - обозначение типа дисплея: LCD; LED.
Вольтметры выпускаются под торговым знаком «IEK».
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид вольтметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом вольтметров. Нанесение знака поверки на вольтметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) вольтметров не предусмотрено.
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
а) общий вид однофазных вольтметров

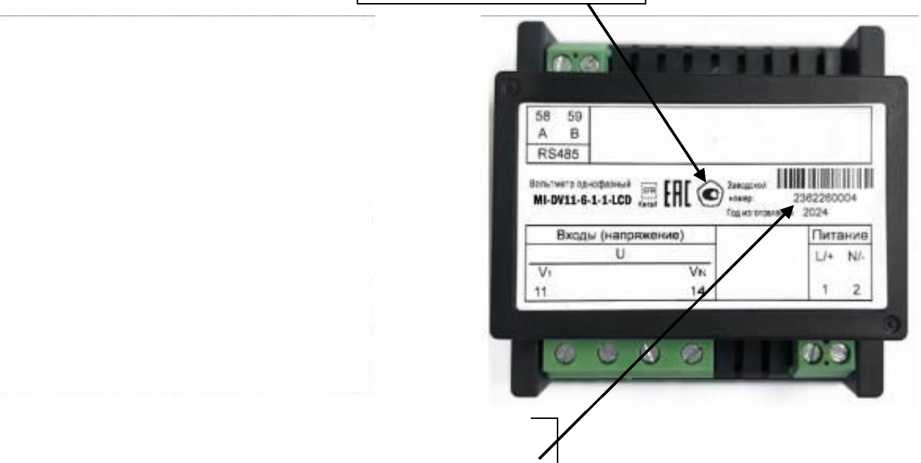

б) места нанесения знака утверждения типа и заводского номера однофазных вольтметров
Место нанесения знака утверждения типа
Место нанесения
заводского номера
в) общий вид трехфазных вольтметров

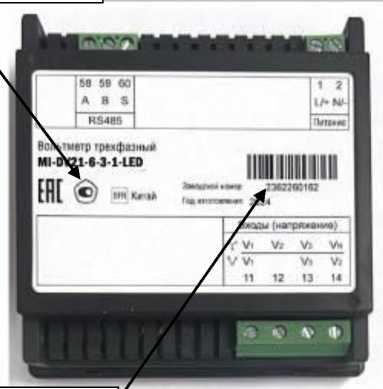

г) места нанесения знака утверждения типа и заводского номера трехфазных вольтметров
Рисунок 1 - Общий вид вольтметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Вольтметры имеют встроенное программное обеспечение (далее - ПО). Доступ к настройкам защищен паролем.
Конструкция вольтметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики вольтметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО вольтметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже - для модификаций MI-DV11-6-1-1-LCD, MI-DV11-6-3-1-LCD - для модификаций MI-DV21-6-3-1-LED, MI-DV21-6-1-1-LED | 1003 1007 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения переменного тока Uн, В - для модификаций MI-DV11-6-1-1-LCD, MI-DV21-6-1-1-LED - для модификаций MI-DV21-6-3-1-LED, MI-DV11-6-3-1-LCD | 230 400 |
| Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В: - для модификаций MI-DV11-6-1-1-LCD, MI-DV21-6-1-1-LED - для модификаций MI-DV21-6-3-1-LED, MI-DV11-6-3-1-LCD | от 0,05-Uн до 1,20-Uн от 0,02-Uн до 1,20- Uн |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения переменного тока, % | ±0,5 |
| Диапазон измерений частоты переменного тока по фазе А, Гц | от 45 до 65 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока по фазе А, Гц | ±0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 80 до 270 от 80 до 270 50 |
| Потребляемая мощность, В^А, не более | 5 |
| Габаритные размеры (высотахдлинахширина), мм, не более: - для модификаций с кодом габаритного размера 1 - для модификаций с кодом габаритного размера 2 | 72,0x72,0x52,0 96,0x96,0x46,5 |
| Наименование характеристики | Значение |
| Масса, кг, не более - для модификации MI-DV11-6-1-1-LCD | 0,145 |
| - для модификации MI-DV11-6-3-1-LCD | 0,165 |
| - для модификаций MI-DV21-6-3-1-LED, MI-DV21-6-3-1-LED | 0,285 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -25 до +55 |
| - относительная влажность при температуре окружающей среды +25 °С, %, не более | 95 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 50000 |
наносится на титульный лист паспорта, руководства по эксплуатации и на маркировочную наклейку вольтметра любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вольтметр цифровой щитовой DV | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. 1) |
| 1) В бумажном виде не поставляется. Размещается в электронном виде на сайте https://www.iek.ru/. | ||
приведены в разделе 4.3 «Настройки» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
«Вольтметры цифровые щитовые DV. Стандарт предприятия».
