| Номер в госреестре | 94393-25 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | WZP |
| Изготовитель | Dandong Keliang Electron Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 22.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые WZP (далее -термопреобразователи или ТС) предназначены для измерений температуры жидких сред, не разрушающих их защитную арматуру, а также твердых поверхностей, таких как обмотки, сердечники, катушки статора электродвигателей, подшипники электродвигателей и генераторов.
Принцип действия термопреобразователей основан на зависимости изменения электрического сопротивления чувствительного элемента (далее - ЧЭ) термопреобразователя от изменения температуры.
Конструктивно термопреобразователи состоят из металлической или керамической оболочки, внутри которой расположены внутренние выводы и чувствительный элемент из платиновой проволоки или пленки.
Удлинительные провода чувствительного элемента выведены через герметичное уплотнение в наружной части защитного корпуса (оболочки).
ТС имеют номинальную статическую характеристику преобразования (далее - НСХ) типа «Pt100» или «Pt1000» по ГОСТ 6651-2009.
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: двух-, трех-, четырех-, шестипроводная.
Термопреобразователи выпускаются в модификациях, отличающихся материалом оболочки, конструктивными особенностями и областью применения.
По области применения термопреобразователи разделяются на следующие типы:
- ТС, предназначенные для использования в малогабаритных электродвигателях;
- ТС, предназначенные для использования в крупногабаритных электродвигателях (индекс D, панельное исполнение);
- ТС, предназначенные для использования в высоковольтных электродвигателях (индекс H);
- ТС, предназначенные для измерений температуры подшипников (индекс М).
Структурная схема обозначения термопреобразователей, предназначенных для использования в малогабаритных электродвигателях:
WZP Х Х Х Х- Х Х
| — | Условное обозначение номинальной статической характеристики преобразования (НСХ): PtlOO (не обозначается); PtlOOO | ||||||
| — | Количество удлинительных проводовхДлина удлинительных проводов | ||||||
| — | T - керамика; B - нержавеющая сталь; S - усадочная трубка; F - фторопласт | ||||||
| — | Диаметрхдлина ЧЭ | ||||||
| — | А - экранированные провода (указывается при наличии экранированных проводов) | ||||||
| — | 2 - двойной ЧЭ; 1 или отсутствие индекса - единичный ЧЭ | ||||||
| Обозначение типа термопреобразователей | |||||||
Структурная схема обозначения термопреобразователей, предназначенных для использования в крупногабаритных электродвигателях (индекс D, панельное исполнение):
WZP X Х Х Х- Хх Х- Х
| — | Условное обозначение номинальной статической характеристики преобразования (НСХ): PtlOO (не обозначается); PtlOOO | ||||||
| — | Длина удлинительных проводов | ||||||
| — | Количество удлинительных проводов | ||||||
| — | Ширинахдлина ЧЭ | ||||||
| — | 2 - двойной ЧЭ; 1 или отсутствие индекса - единичный ЧЭ | ||||||
| А - экранированные провода (указывается при наличии экранированных проводов) | |||||||
| D - использование в крупногабаритных электродвигателях (панельное исполнение) | |||||||
| Обозначение типа термопреобразователей | |||||||
Структурная схема обозначения термопреобразователей, предназначенных для использования в высоковольтных электродвигателях (индекс H):
WZP х х х х х х ___________________________________
Условное обозначение номинальной статической
— характеристики преобразования (НСХ):
PtlOO (не обозначается); PtlOOO_________________________
------ Длина удлинительных проводов_____________________
Z - двухпроводная схема соединения;
D - трехпроводная схема соединения;
V- четырехпроводная схема соединения;
S - шестипроводная схема соединения________________
A - материал заполнения защитной оболочки:
керамика;
B - материал заполнения защитной оболочки:
политетрафторэтилен (тефлон);
C - материал заполнения защитной оболочки:
силиконовая смола_________________________________
------------------- H - использование в высоковольтных
электродвигателях___________________________________
2 - двойной ЧЭ;
1 или отсутствие индекса - единичный ЧЭ_____________
----------------------------- Обозначение типа термопреобразователей
Структурная схема обозначения термопреобразователей, предназначенных для измерений температуры подшипников (индекс М):
WZP Х X X Х Х Х- Х- Х- Х ___________________________________
Условное обозначение номинальной
I— статической характеристики преобразования (НСХ):
PtlOO (не обозначается); PtlOOO__________________
H (L1) - наличие металлорукава (длина ----- металлорукава);
без обозначения - металлорукав отсутствует_____
Количество удлинительных проводов*Длина удлинительных проводов_____________________
B - материал защитной оболочки - нержавеющая ---------------- сталь;
T - материал защитной оболочки - керамика_____
--------------- Диаметрхдлина ЧЭ________________________
J - изоляционный материал (указывается при наличии изоляционного материала)_____________
------------------------ А - экранированные провода (указывается при наличии экранированных проводов)___________
М - использование для измерений температуры подшипников____________________________
2 - двойной ЧЭ;
1 или отсутствие индекса - единичный ЧЭ_______
----------------------------------- Обозначение типа термопреобразователей
Заводской номер наносится на маркировочную наклейку, расположенную на удлинительных проводах ТС, любым технологическим способом в виде цифрового или буквенно-цифрового кода.

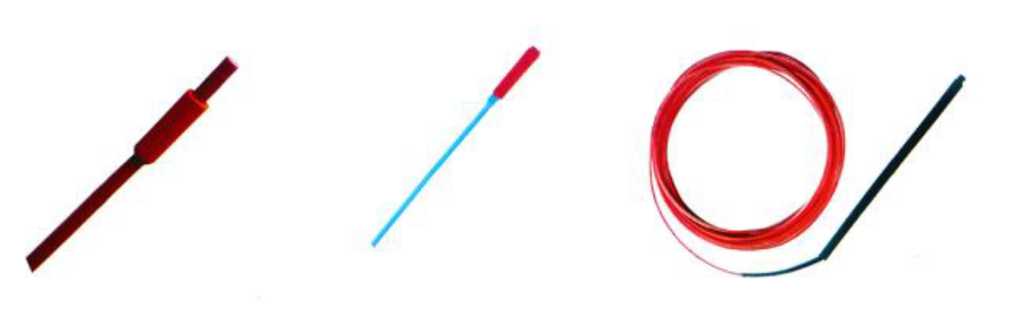

Общий вид ТС с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на ТС не предусмотрено.
ТС, используемые в крупногабаритных электродвигателях
ТС, используемые для измерений температуры подшипников
ТС, используемые в малогабаритных электродвигателях
ТС, используемые в высоковольтных электродвигателях
Рисунок 1 - Общий вид ТС
Рисунок 2 - Пример оформления маркировочной наклейки с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - для ТС с проволочным ЧЭ - для ТС с пленочным ЧЭ с классом допуска A - для ТС с пленочным ЧЭ с классом допуска B | от -60 до +200 от -30 до +200 от -50 до +200 |
| Температурный коэффициент а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100; Pt1000 |
| Номинальное значение сопротивления при 0 °С (Ro), Ом: - для НСХ типа Pt100 - для НСХ типа Pt1000 | 100 1000 |
| Класс допуска по ГОСТ 6651-2009 | А; B |
| Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C: - для класса допуска A - для класса допуска B | ±(0,15+0,002-| 11)* ±(0,30+0,005^ t1)* |
| Допуск по сопротивлению при температуре 0 °С для НСХ типа Pt100, Ом: - для класса допуска A - для класса допуска B | ±0,06 ±0,12 |
| Допуск по сопротивлению при температуре 0 °С для НСХ типа Pt1000, Ом: - для класса допуска A - для класса допуска B | ±0,6 ±1,2 |
| Примечание - * - 111 - абсолютное значение температуры | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30 % до 80 % при напряжении постоянного тока 500 В, МОм, не менее | 100 |
| Габаритные размеры, мм: - корпуса с сечением прямоугольной формы: - длина - ширина - толщина - корпуса с сечением круглой формы: - диаметр - длина | от 10 до 500 от 5 до 100 от 1 до 5 от 3 до 40 от 10 до 3000 (и более по спец. заказу) |
| Длина удлинительных проводов, мм | от 150 до 20000 (и более по спец. заказу) |
| Наименование характеристики | Значение |
| Масса, кг, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С: - для ТС с проволочным ЧЭ - для ТС с пленочным ЧЭ с классом допуска A - для ТС с пленочным ЧЭ с классом допуска B - относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более | от -60 до +200 от -30 до +200 от -50 до +200 80 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый* | WZP | 1 шт. |
| Паспорт | - | 1 экз. |
| Примечание - * - модификация ТС в соответствии с заказом | ||
приведены в разделе 3 «Методы измерений» документа «Термопреобразователь сопротивления платиновый WZP. Паспорт».
ГОСТ 6651-2009 ГСИ «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
«Термопреобразователи сопротивления платиновые серии WZP. Стандарт предприятия».
