| Номер в госреестре | 94403-25 |
| Наименование СИ | Тестеры напряжения |
| Обозначение типа СИ | DT |
| Изготовитель | "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD", КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 23.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры напряжения DT (далее по тексту - тестеры) предназначены для измерений напряжения переменного и постоянного тока, электрического сопротивления постоянному току.
Принцип действия тестеров основан на сравнении потенциалов между двумя элементами цепи с последующим отображением наличия сигнала на специальной градуированной по напряжению шкале.
Тестеры выпускаются в 7 модификациях (исполнениях): DT-9021, DT-9121, DT-9030,
DT-9130, DT-9020, DT-9120, DT-9233, которые отличаются конструкцией, диапазонами измерений напряжения переменного и постоянного тока, погрешностью измерений.
Тестеры конструктивно представляют собой указатели напряжения двухполюсного типа. Тестеры состоят из двух раздельных, ударопрочных, пластмассовых, защитных корпусов. соединенных гибким изолированным проводом, который в местах ввода в корпуса имеет амортизационные втулки. В тестерах применяется специальная светодиодная шкала на корпусе, имеющая градуировку на фиксированные значения напряжения. Дополнительно модификации DT-9233, DT-9130, DT-9030 оснащены жидкокристаллическим дисплеем с отображением измеренных значений напряжения. Тестеры имеют 2 щупа-наконечника, на корпусе расположены функциональные клавиши, крышка батарейного отсека, встроенный фонарик. Питание тестеров, кроме модификации DT-9020, осуществляется от встроенных элементов питания. Тестеры снабжены функциями контроля заряда элементов питания, проверки целостности электрических цепей, индикации фазы, определения фазного провода в цепях переменного тока, проверки полярности. Тестеры обеспечивают световую и звуковую индикацию напряжения. Тестеры выполнены в переносном варианте.
Тестеры имеют серийные номера в числовом формате, обеспечивающие идентификацию каждого экземпляра. Серийный номер тестеров наносится на самоклеющуюся этикетку, расположенную на боковой панели корпуса у всех модификаций, кроме DT-9233. У модификации DT-9233 самоклеящаяся этикетка расположена на задней панели в нижней части корпуса.
Пломбирование тестеров осуществляется при помощи наклейки «PASSED», установленной на правой боковой панели корпуса тестера.
Нанесение знака поверки на тестеры не предусмотрено.

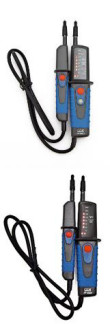

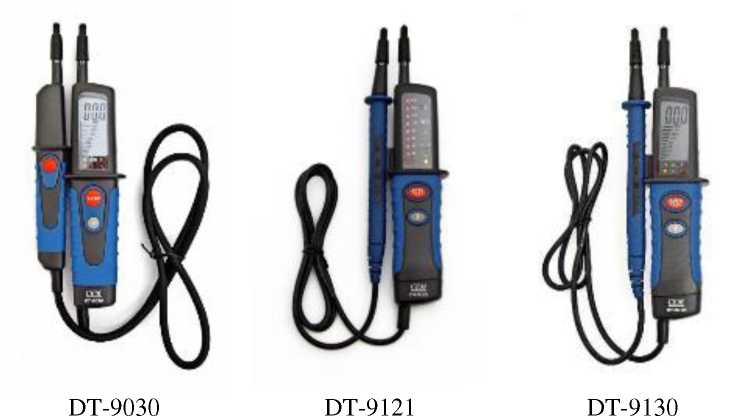

Общий вид тестеров с указанием места пломбирования от несанкционированного доступа, места нанесения серийного номера и знака утверждения типа представлены на рисунке 1.
DT-9021
DT-9020
DT-9120
DT-9233
Место нанесения знака утверждения типа
Место пломбировки тестера

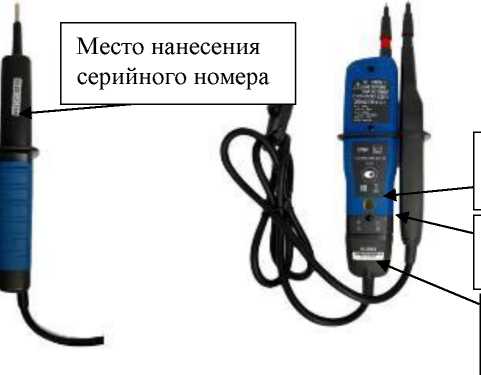

Место нанесения серийного номера
Рисунок 1 - Общий вид тестеров напряжения DT с указанием места пломбировки от несанкционированного доступа, места нанесения серийного номера и знака утверждения типа
Метрологические характеристики тестеров приведены в таблицах 1-5.
Таблица 1 - Метрологические характеристики в режиме измерений напряжения постоянного
| тока модификаций DT-9020, DT-9021, DT-9120, DT-9121 | ||
| Модификация | Диапазон измерений, В | Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, % |
| DT-9020 | от 24 до 690 | от -30 до 0 |
| DT-9021 | от 24 до 690 | от -30 до 0 |
| DT-9120 | от 12 до 690 | от -30 до 0 |
| DT-9121 | от 12 до 690 | от -30 до 0 |
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока модификаций DT-9233, DT-9130, DT-9030________________________________________
| Модификация | Диапазон измерений, В | Значение единицы младшего разряда (к), В | Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В |
| DT-9030 | от 12 до 690 | 1 | ±(0,01-ииам+3к) |
| DT-9130 | от 12 до 690 | 1 | ±(0,01-ииам+3к) |
| DT-9233 | от 6 до 1000 | 1 | ±(0,03^изм+5к) |
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного
| тока модификаций DT-9020, DT-9021, | DT-9120, DT-9121 | ||
| Модификация | Диапазон измерений, В | Диапазон частот, Гц | Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
| DT-9020 | от 24 до 400 | 50 или 60 | от -30 до 0 |
| DT-9021 | от 24 до 400 | 50 или 60 | от -30 до 0 |
| DT-9120 | от 12 до 400 | 50 или 60 | от -30 до 0 |
| DT-9121 | от 12 до 690 | 50 или 60 | от -30 до 0 |
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока модификаций DT-9233, DT-9130, DT-9030_______________________________________
| Модификация | Диапазон измерений, В | Диапазон частот, Гц | Значение единицы младшего разряда (к), В | Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, % |
| DT-9030 | от 12 до 690 | 50 или 60 | 1 | ±(0,01-иИЗм+3к) |
| DT-9130 | от 12 до 690 | 50 или 60 | 1 | ±(0,015^изм+5к) |
| DT-9233 | от 6 до 1000 | от 40 до 400 | 1 | ±(0,03^изм+5к) |
Таблица 5 - Метрологические характеристики в режиме измерений электрического
сопротивления постоянному току
| Модификация | Диапазон измерений, Ом | Значение единицы младшего разряда (k), Ом | Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, Ом |
| DT-9233 | от 0 до 1999 | 1 | ±(0,05-иИЗм+10к) |
Таблица 6 - Основные технические характеристики
| Модификация | Наименование характеристики | Значение |
| DT-9020 | Тип блока питания | отсутствует |
| DT-9021 | ААА (2x1,5 В) | |
| DT-9120 | ААА (2x1,5 В) | |
| DT-9121 | ААА (2x1,5 в) | |
| DT-9030 | ААА (2x1,5 В) | |
| DT-9130 | ААА (2x1,5 в) | |
| DT-9233 | ААА (2x1,5 В) | |
| DT-9020 | Габаритные размеры (длинахширинахвысота), мм, не более | 240x78x40 |
| DT-9021 | 240x78x40 | |
| DT-9120 | 240x78x40 | |
| DT-9121 | 240x78x40 | |
| DT-9030 | 240x78x40 | |
| DT-9130 | 240x78x40 | |
| DT-9233 | 240x78x40 | |
| DT-9020 | Масса без элементов питания, кг, не более | 0,237 |
| DT-9021 | 0,237 | |
| DT-9120 | 0,237 | |
| DT-9121 | 0,237 | |
| DT-9030 | 0,237 | |
| DT-9130 | 0,237 | |
| DT-9233 | 0,237 | |
| Нормальные условия применения для всех модификаций: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от 15 до +25 80 от 84 до 106 | |
| Условия эксплуатации для всех модификаций: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от -10 до +55 85 от 84 до 106,7 | |
| Средняя наработка на отказ, ч, не менее | 10000 | |
| Средний срок службы, лет, не менее | 10 | |
наносится на боковую поверхность корпуса методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средств измерений приведена в таблице 7.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт/экз. |
| Тестер напряжения | DT | 1 |
| Резьбовые наконечники щупов | - | 2 |
| Защитный кожух для щупов | - | 1 |
| Чехол для переноски | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Гарантийный талон | - | 1 |
| Батарейки* | ААА | 2 |
| Примечание:* - кроме DT-9020 | ||
приведены в разделе «Порядок работы» руководства по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 20493-2001 Указатели напряжения. Общие технические условия;
ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
