| Номер в госреестре | 94414-25 |
| Наименование СИ | Ключи динамометрические (моментные) предельные |
| Обозначение типа СИ | SATA |
| Изготовитель | SATA Automotive Technology (Shanghai) Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 22.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи динамометрические (моментные) предельные SATA (далее - ключи) предназначены для измерений крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.
Ключи состоят из корпуса, предельного механизма, рукоятки, фиксатора, головки с трещоткой и присоединительным квадратом.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
К данному типу ключей относятся ключи динамометрические (моментные) предельные SATA модификаций (исполнений): 96211, 96212, 96310, 96311, 96312, 96313, 96411, 96412.
Выпускаемые модификации (исполнения) ключей отличаются диапазоном воспроизведений крутящего момента силы, массой, длиной, шкалой с указателем значений крутящего момента силы, размером присоединительного квадрата.
Общий вид средства измерений приведен на рисунках с 1 по 8.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом игольчатой (ударноточечной) маркировки на ключ, в месте, указанном на рисунке 9.
На корпус ключа также наносится информация о модификации (исполнении).
Рисунок 1 - Общий вид ключей
динамометрических (моментных)
предельных SATA модификации (исполнения) 96211
Рисунок 2 - Общий вид ключей
динамометрических (моментных)
предельных SATA модификации
(исполнения) 96212
Рисунок 3 - Общий вид ключей
динамометрических (моментных)
предельных SATA модификации
(исполнения)96310
Рисунок 4 - Общий вид ключей
динамометрических (моментных)
предельных SATA модификации
(исполнения) 96311
Рисунок 5 - Общий вид ключей динамометрических (моментных) предельных SATA модификации
(исполнения)96312
Рисунок 6 - Общий
динамометрических предельных SATA (исполнения) 96313
вид ключей
(моментных) модификации
вид ключей (моментных) модификации
Рисунок 8 - Общий вид ключей
динамометрических (моментных)
предельных SATA модификации (исполнения) 96412
Рисунок 7 - Общий
динамометрических предельных SATA (исполнения) 96411

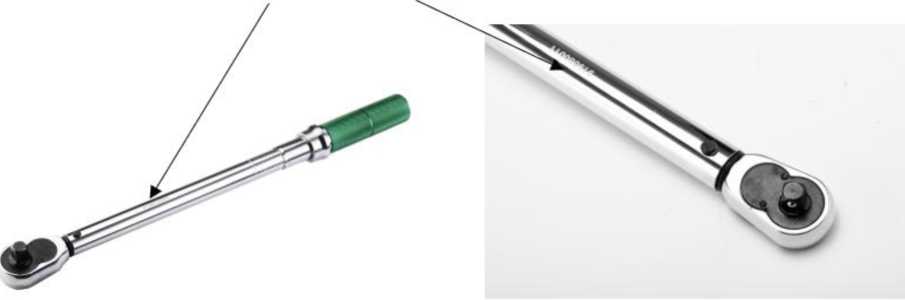

Место нанесения знака утверждения типа
а
Место нанесения серийного номера
б

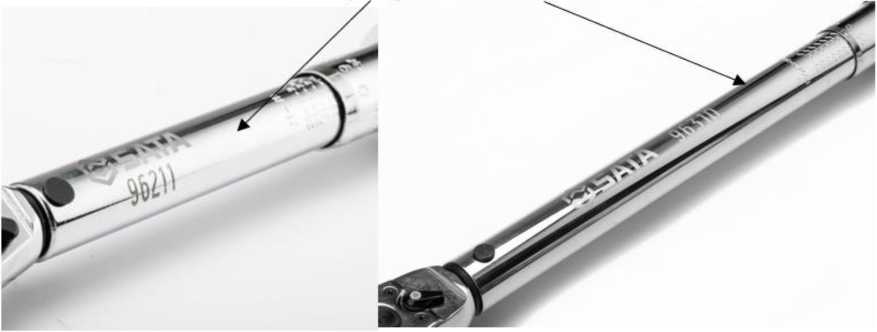

Рисунок 9 - Пример нанесения информации об модификации (исполнении) (а), серийном номере (б) ключа динамометрического (моментного) предельного SATA
Пломбирование ключей динамометрических (моментных) предельных SATA не предусмотрено.
Таблица 1 - Метрологические характеристики ключей динамометрических (моментных) предельных SATA
| Модификация (Исполнение) | Диапазон воспроизведений крутящего момента силы, Н^м | Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
| 96211 | от 1 до 5 | ±3,0 |
| 96212 | от 5 до 25 | |
| 96310 | от 10 до 50 | |
| 96311 | от 20 до 100 | |
| 96312 | от 40 до 200 | |
| 96313 | от 60 до 340 | |
| 96411 | от 100 до 550 | |
| 96412 | от 150 до 800 |
Таблица 2 - Основные технические характеристики ключей динамометрических (моментных) предельных SATA
| Модификация (Исполнение) | Длина, мм, не более | Масса, кг, не более | Размер присоединитель-ного квадрата, мм (дюйм) | Условия эксплуатации: - температура окружающей среды, °С |
| 96211 | 230 | 0,60 | 6,35 (1/4) | от -20 до +60 |
| 96212 | 270 | 0,63 | 9,53 (3/8) | |
| 96310 | 426 | 1,40 | 9,53 (3/8) | |
| 96311 | 473 | 1,63 | 12,7 (1/2) | |
| 96312 | 555 | 1,85 | 12,7 (1/2) | |
| 96313 | 616 | 2,12 | 12,7 (1/2) | |
| 96411 | 864 | 6,35 | 19,05 (3/4) | |
| 96412 | 1090 | 7,15 | 19,05 (3/4) |
наносится на поверхность корпуса ключей в соответствии с рисунком 9 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ динамометрический (моментный) предельный SATA | модификация (исполнение) по заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Футляр | - | 1 шт. |
приведены в разделе «Применение и эксплуатация ключей» документа руководства по эксплуатации «Ключи динамометрические (моментные) предельных SATA».
Приказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
СП-001.2004. Ключи динамометрические (моментные) предельные SATA. Стандарт предприятия.
