| Номер в госреестре | 94419-25 |
| Наименование СИ | Системы оптические координатно-измерительные |
| Обозначение типа СИ | ScanLine TrackerScan Pro |
| Изготовитель | Общество с ограниченной ответственностью "СканЛайн" (ООО "СканЛайн"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 24.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оптические координатно-измерительные ScanLine TrackerScan Pro (далее - системы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Конструктивно система состоит из основных элементов: оптической системы слежения (далее - трекер), ручного лазерного сканера (далее - сканер) и комплекта соединительных кабелей. Дополнительно система может комплектоваться беспроводным измерительным щупом (далее - щуп) для проведения контактных измерений. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки.
Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера или контактным методом с помощью беспроводного измерительного щупа, положение в пространстве которых определяется оптической системой слежения методом триангуляции по размещённым на них оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно сканер состоит из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. При проведении измерений сканером, проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму, и далее, с помощью программы обработки, проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое.
Щуп представляет собой измерительное устройство, используемое для контактного измерения необходимых точек.
Трекер представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера, щупа и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.
Системы выпускаются в трёх модификациях: ScanLine TrackerScan ProS, ScanLine TrackerScan ProL и ScanLine TrackerScan ProW отличающихся некоторыми метрологическими и техническими характеристиками. Взаимодействие системы со сканером модификации ScanLine TrackerScan ProW может осуществляется по беспроводному интерфейсу.
Заводские номера элементов системы указываются на расположенных на них маркировочных наклейках. Наименование модификации всей системы, а также её заводской номер указан на маркировочных наклейках трекера и сканера.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование не производится. В процессе эксплуатации, средства измерений не предусматривают внешних механических регулировок.
Общий вид основных элементов систем приведён на рисунке 1.
а)
б)
в) г)

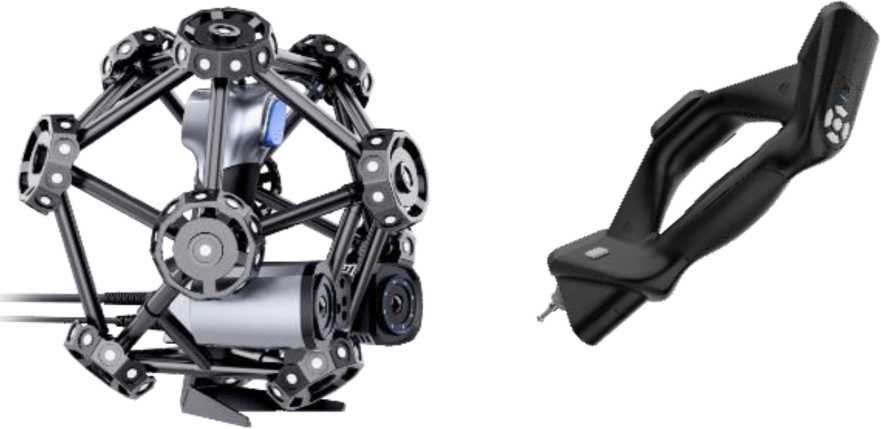

Рисунок 1 - Общий вид основных элементов систем оптических координатно-измерительных ScanLine TrackerScan Pro: а) оптическая система слежения модификации ScanLine TrackerScan ProS; б) оптическая система слежения модификаций ScanLine TrackerScan ProL, ScanLine TrackerScan ProW; в) ручной лазерный сканер;
г) беспроводной измерительный щуп
а)
сс fc И !И |М
ЕЯ[ 0SB5ia
С€ FC £
С € F€ 2 ER[ Hsssiia < ___________________
©ScanLine
Тип: Система оптическая координатно-измерительная ScanLine TrackerScan ProL
Питающее напряжение, частота сети и мощность сети: 24V »•» 3.75А
Год изготовления: 2024
ООО «Скан Лайн»
Адрес: 194100, г. Санкт-Петербург, вн.тер.г муниципал оный округ Сампсониевское, ул. Кантемировская, д. 39, литера А, помещ 37-Н, офис 224А
Заводской номер: * ЭС004М2В
Место нанесения маркировочной наклейки с заводским номером средства измерений
©SCRnUriE
б) в)

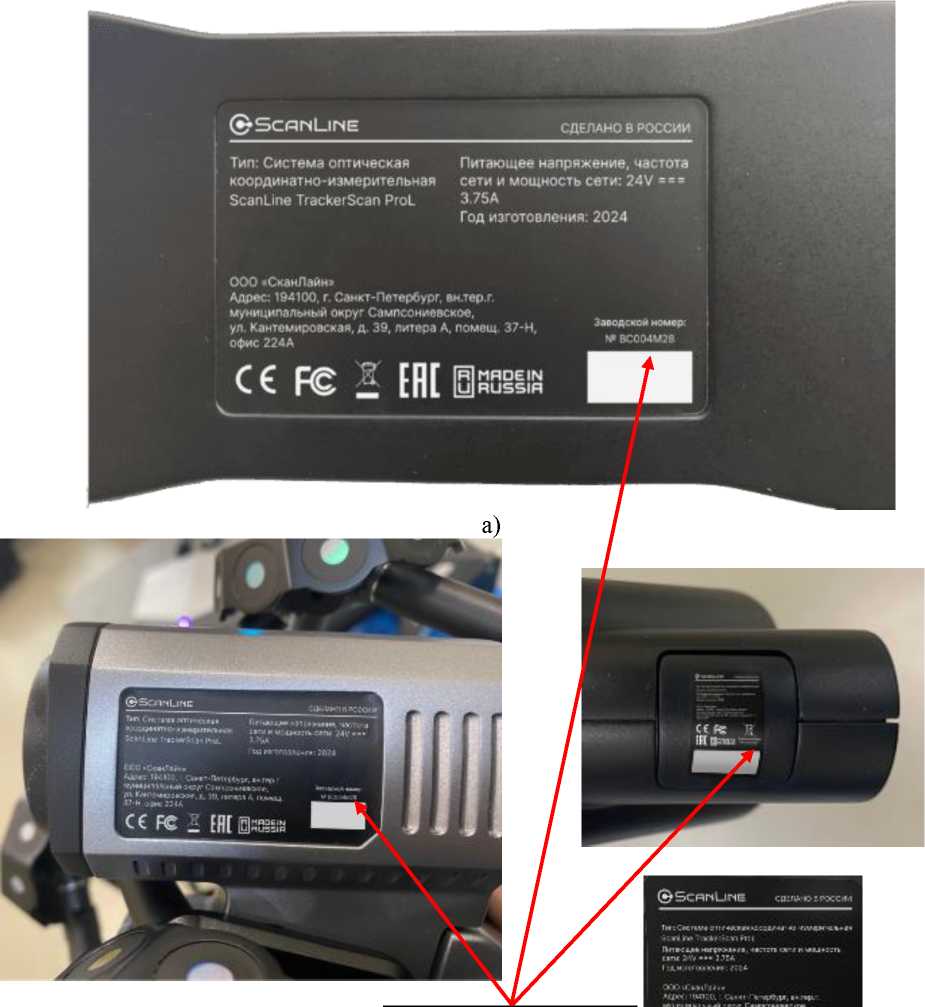

Рисунок 2 - Места нанесения маркировочных наклеек с заводским номером средства измерений на основные элементы систем: а) оптическая система слежения; б) ручной лазерный сканер; в) беспроводной измерительный щуп
В зависимости от размера измеряемого объекта системы работают в режимах измерений 9,6 м3, 15,6 м3, 17,6 м3, 45 м3, 76 м3 или 128 м3. Режим измерений выбирается автоматически в зависимости от расположения сканируемого объекта относительно трекера (нахождения в измерительном объёме).

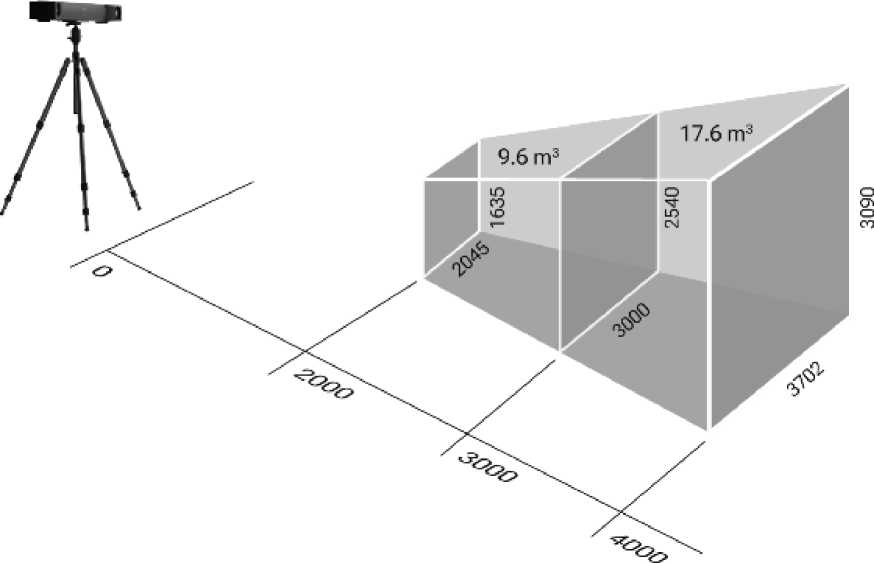

Рисунок 3 - Схема измерительных объёмов модификации ScanLine TrackerScan ProS

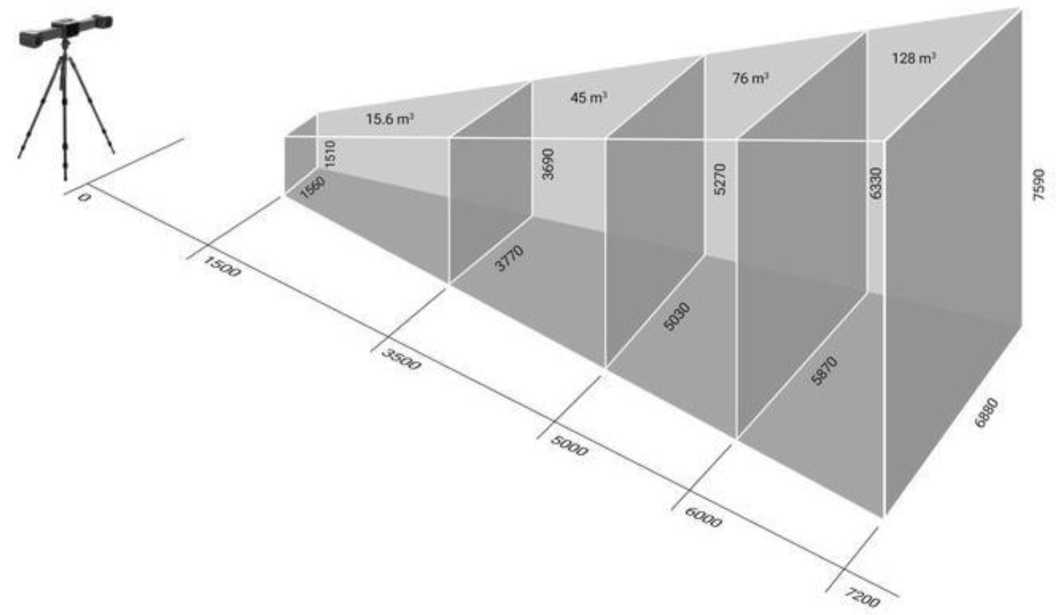

Рисунок 4 - Схема измерительных объёмов модификаций ScanLine TrackerScan ProL, ScanLine TrackerScan ProW
Для увеличения диапазона и повышения точности измерений возможно использование вспомогательного устройства ScanLine DigiMetric 2 (далее - устройство DigiMetric 2), состоящего из цифровой фотокамеры и входящих в комплект специальных масштабных мер, кодированных меток, а также программного обеспечения. При помощи устройства DigiMetric 2 выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования.

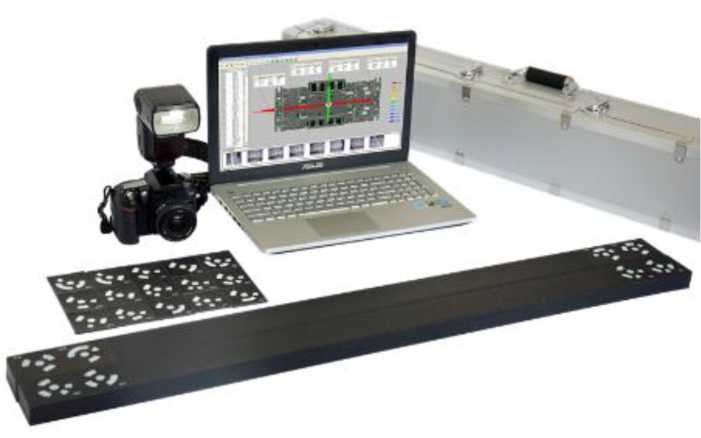

Рисунок 5 - Общий вид вспомогательного устройства ScanLine DigiMetric 2
Средства измерений работают под управлением метрологически значимого программного обеспечения FreeScan Trak или TrackerScan (далее - ПО), установленного на персональный компьютер, предназначенного для обеспечения взаимодействия элементов системы, выполнения съёмки, сохранения и экспорта измеренных величин, для обработки результатов измерений используется метрологически значимое программное обеспечение Control X установленное на персональный компьютер.
ПО EXModel, EXModel Pro, Shining 3D Inspect, устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | FreeScan Trak / TrackerScan | Control X | EXModel | EXModel Pro | Shining 3D Inspect |
| Номер версии (идентификационный номер ПО) | не ниже 2.0.0.3 | не ниже 2022.1.0 | не ниже 6.0.54 | не ниже 6.0.54 | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | - | - | - | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | ScanLine TrackerScan | |
| ProS | ProL, ProW | |
| Диапазон измерений геометрических размеров малогабаритных объектов 1), 3), мм | от 10 до 1000 | |
| Диапазон измерений геометрических размеров объектов лазерным сканером при выборе режима измерений без трекера 2), мм | от 10 до 8000 | |
| Диапазон измерений геометрических размеров объектов лазерным сканером (измерительным щупом), мм, при выборе режима измерений 1), 3): | ||
| 9,6 м3 | от 10 до 3100 (3700) | - |
| 15,6 м3 | - | от 10 до 3500 (4200) |
| 17,6 м3 | от 10 до 3800 (4400) | - |
| 45 м3 | - | от 10 до 5000 (5700) |
| 76 м3 | - | от 10 до 6000 (6700) |
| 128 м3 | - | от 10 до 7200 (7900) |
| Диапазон измерений геометрических размеров объектов совместно с устройством ScanLine DigiMetric 2 1), мм | от 10 до 10000 | |
| Пределы допускаемой абсолютной погрешности измерений геометрических размеров малогабаритных объектов, мм: - лазерным сканером - измерительным щупом | ±0,039 ±0,020 | |
| Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов лазерным сканером при выборе режима измерений без трекера 4), мм | ±(0,014+0,025-L) | |
| Наименование характеристики | Значение | |
| Модификация | ScanLine TrackerScan | |
| ProS | ProL, ProW | |
| Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов лазерным сканером при выборе режима измерений без трекера совместно с устройством ScanLine DigiMetric 2 4), мм | ±(0,014+0,012-L) | |
| Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм, при выборе режима измерений 5): | ||
| 9,6 м3 | 0,057 | - |
| 15,6 м3 | - | 0,046 |
| 17,6 м3 | 0,070 | - |
| 45 м3 | - | 0,063 |
| 76 м3 | - | 0,088 |
| 128 м3 | - | 0,127 |
| Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении комбинированных измерений совместно с устройством ScanLine DigiMetric 2 4), 5), мм | ±(0,039+0,012-L) | |
| 1) При использовании трекера. 2) Без использования трекера. 3) Объект сканирования должен находиться в измерительном объёме системы, являющимся полем зрения трекера. Схемы измерительных объёмов приведены на рисунках 3, 4. Значения указаны в миллиметрах. 4) L - длина объекта в метрах. 5) Границы допускаемой абсолютной погрешности измерений беспроводным измерительным щупом не превышают значений, соответствующих границам допускаемой абсолютной погрешности системы в данном режиме измерений. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | ScanLine TrackerScan | |
| ProS | ProL, ProW | |
| Габаритные размеры (Длина^Ширина^Высота), мм, не более: - трекер - сканер - щуп | 1079x237x110 281x283x290 70x150x340 | 1023x198x126 281x283x290 90x150x450 |
| Масса, кг, не более: - трекер - сканер - щуп | 7,2 1,5 0,5 | 8,40 1,62 0,90 |
| Напряжение питания от источника постоянного тока, В | 24 | |
| Условия эксплуатации: - температура окружающей среды, °С | от- 10 до +45 | |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний полный срок службы, лет, не менее | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система оптическая координатно-измерительная в | ||
| составе: | ScanLine TrackerScan Pro | 1 шт. |
| - трекер | - | 1 шт. |
| - сканер | - | 1 шт. |
| - щуп | - | 1 шт. |
| Штатив | - | 1 шт. |
| Адаптер питания от сети переменного тока | - | 1 шт. |
| Комплект соединительных кабелей | - | 1 шт. |
| Комплект калибровочных пластин | - | 1 шт. |
| USB-флеш карта с ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Кейс для транспортировки | - | 1 шт. |
приведены в разделе «Сканирование» документа «Системы оптические координатноизмерительные ScanLine TrackerScan Pro. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ТУ 26.20.16-002-63047528-2024. Системы оптические координатно-измерительные ScanLine TrackerScan Pro. Технические условия.
