| Номер в госреестре | 94420-25 |
| Наименование СИ | Микрометры со вставками |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | QINGHAI MEASURING AND CUTTING TOOLS CO., LTD, КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 24.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры со вставками (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение подвижной пятки микрометра.
Микрометры выпускаются четырех модификаций:
- МВМ - микрометр для измерения резьбы с отсчетом по шкалам стебля и барабана;
- МВМЦ - микрометр для измерения резьбы с цифровым отсчетным устройством;
- МВУ - универсальный микрометр с отсчетом по шкалам стебля и барабана;
- МВУЦ - универсальный микрометр с цифровым отсчетным устройством.
Микрометры состоят из скобы, в которую с одной стороны вставлена микрометрическая головка, а с другой - подвижная пятка. На микрометрической головке микрометров имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта и подвижной пятки имеются стопорные устройства. Скоба микрометра может иметь черный, серый, синий, зеленый, желтый цвета.
В отверстиях подвижной пятки и микрометрического винта устанавливаются сменные вставки.
Микрометры с цифровым отсчетным устройством имеют цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (UNIT), кнопка выбора абсолютных или относительных измерений (ABS/INC), кнопка установки предварительного значения (SET).
Микрометры отличаются между собой внешним видом, цветом, диапазонами измерений и формой скобы.
Для установки в исходное положение микрометры с верхним пределом диапазона измерений 50 мм и более имеют установочные меры. Измерительные поверхности установочных мер для микрометров модификаций МВУ и МВУЦ плоские, для модификаций МВМ и МВМЦ у установочной меры с одной стороны поверхность коническая, с другой — призматическая.
- Товарный знак «Калиброн» наносится на паспорт микрометров типографским методом, на информационную табличку на скобе, либо на теплоизоляционную накладку, либо на барабан микрометрической головки краской или методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Диапазон измерений, значение отсчета по шкалам стебля и барабана наносятся на теплоизоляционную накладку или на информационную табличку на скобе.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.

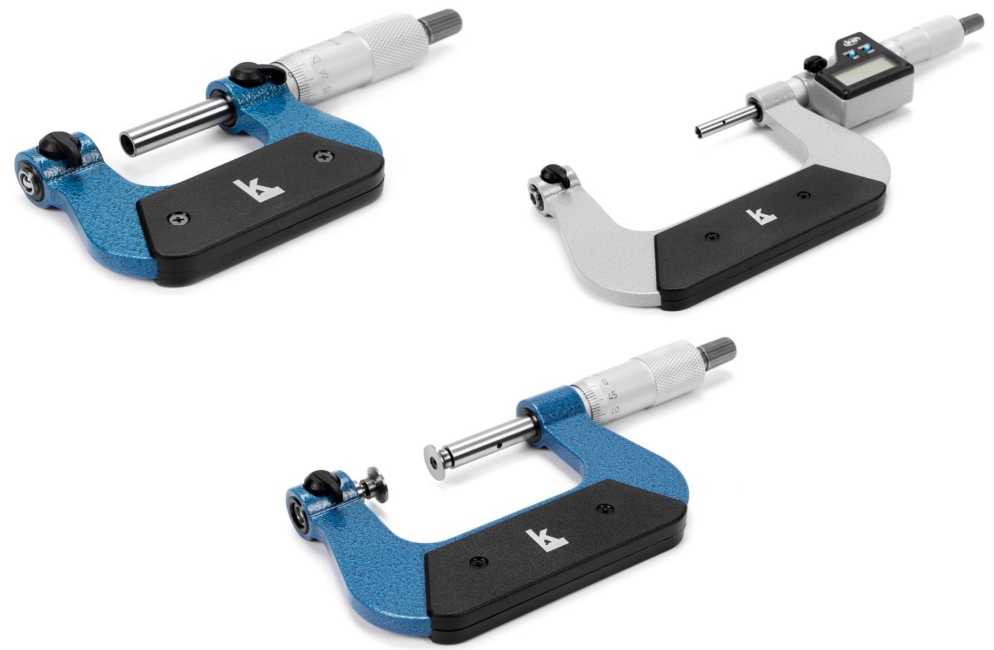

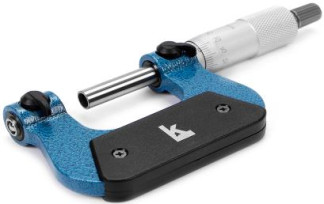

Общий вид микрометров представлен на рисунке 1.
Общий вид сменных вставок для микрометров модификаций МВМ и МВМЦ
представлен на рисунке 2.
Общий вид сменных вставок для микрометров модификаций МВУ и МВУЦ
представлен на рисунке 3.
Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ и
МВУ, МВУЦ представлен на рисунках 4 и 5 соответственно.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на теплоизоляционную накладку или барабан микрометрической головки краской или методом лазерной маркировки. Общий вид и место нанесения заводского номера на микрометры представлены на рисунке 6.
Рисунок 2 - Общий вид сменных вставок для микрометров модификации МВМ и МВМЦ
Рисунок 3 - Общий вид сменных вставок для микрометров модификаций МВУ и МВУЦ
Рисунок 4 - Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ
Рисунок 5 - Общий вид установочных мер для микрометров модификаций МВУ, МВУЦ

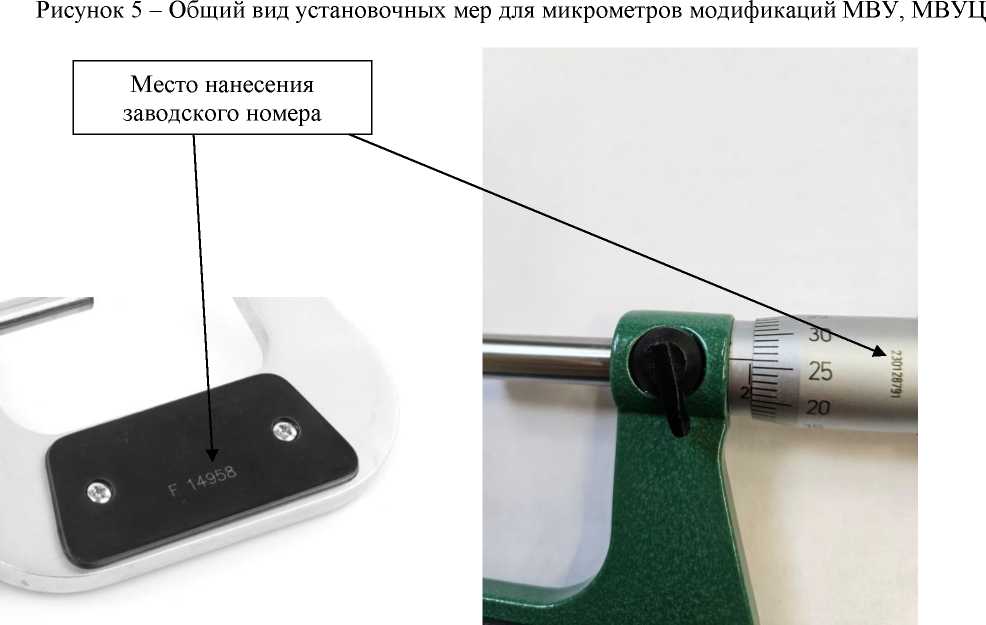

Место нанесения заводского номера
Таблица 1 - Метрологические характеристики микрометров
| Модификация | Диапазон измерений, мм | Цена деления/ дискретность отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
| МВМ | от 0 до 25 | 0,010 | ±10 |
| от 25 до 50 | 0,010 | ±15 | |
| от 50 до 75 | 0,010 | ±15 | |
| от 75 до 100 | 0,010 | ±15 | |
| от 100 до 125 | 0,010 | ±25 | |
| от 125 до 150 | 0,010 | ±25 | |
| от 150 до 175 | 0,010 | ±25 | |
| от 175 до 200 | 0,010 | ±25 | |
| от 200 до 225 | 0,010 | ±35 | |
| от 225 до 250 | 0,010 | ±35 | |
| от 250 до 275 | 0,010 | ±35 | |
| от 275 до 300 | 0,010 | ±35 | |
| МВМЦ | от 0 до 25 | 0,001 | ±10 |
| от 25 до 50 | 0,001 | ±15 | |
| от 50 до 75 | 0,001 | ±15 | |
| от 75 до 100 | 0,001 | ±15 | |
| от 100 до 125 | 0,001 | ±25 | |
| от 125 до 150 | 0,001 | ±25 | |
| от 150 до 175 | 0,001 | ±25 | |
| от 175 до 200 | 0,001 | ±25 | |
| от 200 до 225 | 0,001 | ±35 | |
| от 225 до 250 | 0,001 | ±35 | |
| от 250 до 275 | 0,001 | ±35 | |
| от 275 до 300 | 0,001 | ±35 | |
| МВУ | от 0 до 25 | 0,010 | ±4 |
| от 25 до 50 | 0,010 | ±4 | |
| от 50 до 75 | 0,010 | ±5 | |
| от 75 до 100 | 0,010 | ±5 | |
| от 100 до 125 | 0,010 | ±6 | |
| от 125 до 150 | 0,010 | ±6 | |
| от 150 до 175 | 0,010 | ±7 | |
| от 175 до 200 | 0,010 | ±7 | |
| от 200 до 225 | 0,010 | ±8 | |
| от 225 до 250 | 0,010 | ±8 | |
| от 250 до 275 | 0,010 | ±9 | |
| от 275 до 300 | 0,010 | ±9 |
Продолжение таблицы 1
| Модификация | Диапазон измерений, мм | Цена деления/ дискретность отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
| МВУЦ | от 0 до 25 | 0,001 | ±4 |
| от 25 до 50 | 0,001 | ±4 | |
| от 50 до 75 | 0,001 | ±5 | |
| от 75 до 100 | 0,001 | ±5 | |
| от 100 до 125 | 0,001 | ±6 | |
| от 125 до 150 | 0,001 | ±6 | |
| от 150 до 175 | 0,001 | ±7 | |
| от 175 до 200 | 0,001 | ±7 | |
| от 200 до 225 | 0,001 | ±8 | |
| от 225 до 250 | 0,001 | ±8 | |
| от 250 до 275 | 0,001 | ±9 | |
| от 275 до 300 | 0,001 | ±9 |
Таблица 2 - Основные метрологические характеристики установочных мер
| Модификация | Номинальный размер установочной меры, мм | Допускаемое отклонение длины установочной меры от номинального размера, мкм |
| МВМ, МВМЦ | 25; 50 | ±5 |
| 75; 100 | ±6 | |
| 125;150 | ±7 | |
| 175; 200 | ±8 | |
| 225; 250 | ±9 | |
| 275 | ±10 | |
| МВУ, МВУЦ | 25; 50 | ±4 |
| 75; 100 | ±5 | |
| 125;150 | ±6 | |
| 175; 200 | ±7 | |
| 225; 250 | ±8 | |
| 275 | ±9 |
Таблица 3 - Отклонение от плоскостности, измерительное усилие, колебание
измерительного усилия, параметр шероховатости Ra____________________________________
| Наименование характеристики | Значение |
| Отклонение от плоскостности плоских измерительных поверхностей установочных мер, мкм, не более | 1,2 |
| Измерительное усилие, Н | от 3 до 12 |
| Колебание измерительного усилия, Н, не более | 4 |
| Параметр шероховатости измерительных поверхностей вставок и установочных мер Ra по ГОСТ 2789-73, мкм, не более | 0,4 |
Таблица 4 - Комплектность сменных вставок для микрометров модификаций МВМ и МВМЦ
| Модификация | Диапазон измерений, мм | Число пар сменных вставок в наборе, шт. | Диапазон шагов метрической резьбы, мм / Число ниток на длине 25,4 мм дюймовой резьбы сменной вставки |
| МВМ, МВМЦ | от 0 до 25 | 5 | 0,4-0,5/64-48; 0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5 |
| от 25 до 50 | 5 | 0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
| от 50 до 75 | 4 | 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
| от 75 до 100 | 4 | 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
| от 100 до 125 | 3 | 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
| от 125 до 150 | 3 | 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
| от 150 до 175 | 3 | 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
| от 175 до 200 | 3 | 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
| от 200 до 225 | 1 | 5,5-7/4,5-3,5 | |
| от 225 до 250 | 1 | 5,5-7/4,5-3,5 | |
| от 250 до 275 | 1 | 5,5-7/4,5-3,5 | |
| от 275 до 300 | 1 | 5,5-7/4,5-3,5 |
Таблица 5 - Комплектность сменных вставок для микрометров модификаций МВУ и МВУЦ
| Модификация | Диапазон измерений, мм | Вид сменных вставок, количество |
| МВУ, МВУЦ | от 0 до 25 | Плоские (06,5), 2 шт.; с малыми измерительными поверхностями (02 мм), 2 шт.; конические (60°), 2 шт.; лезвийные (толщина 0,7 мм), 2 шт.; сферические (R5 мм), 2 шт.; ножевидные (60°), 2 шт.; дисковые (012 мм), 2 шт. |
| от 25 до 50 | ||
| от 50 до 75 | ||
| от 75 до 100 | ||
| от 100 до 125 | ||
| от 125 до 150 | ||
| от 150 до 175 | ||
| от 175 до 200 | ||
| от 200 до 225 | ||
| от 225 до 250 | ||
| от 250 до 275 | ||
| от 275 до 300 |
Таблица 6 - Габаритные размеры и масса микрометров
| Модификация | Диапазон измерений, мм | Габаритные размеры, мм, не менее | Масса, кг, не менее | ||
| длина | ширина | высота | |||
| МВМ, МВУ | от 0 до 25 | 135 | 17 | 55 | 0,24 |
| от 25 до 50 | 165 | 17 | 70 | 0,30 | |
| от 50 до 75 | 195 | 17 | 85 | 0,40 | |
| от 75 до 100 | 225 | 17 | 100 | 0,50 | |
| от 100 до 125 | 240 | 17 | 115 | 0,60 | |
| от 125 до 150 | 260 | 17 | 130 | 0,70 | |
| от 150 до 175 | 280 | 17 | 145 | 0,90 | |
| от 175 до 200 | 300 | 17 | 160 | 1,00 | |
| от 200 до 225 | 320 | 17 | 175 | 1,10 | |
| от 225 до 250 | 340 | 17 | 190 | 1,20 | |
| от 250 до 275 | 360 | 17 | 205 | 1,30 | |
| от 275 до 300 | 380 | 17 | 220 | 1,40 | |
| МВМЦ, МВУЦ | от 0 до 25 | 190 | 20 | 55 | 0,35 |
| от 25 до 50 | 200 | 20 | 70 | 0,40 | |
| от 50 до 75 | 230 | 20 | 85 | 0,50 | |
| от 75 до 100 | 250 | 20 | 100 | 0,60 | |
| от 100 до 125 | 280 | 20 | 115 | 0,75 | |
| от 125 до 150 | 310 | 20 | 130 | 0,90 | |
| от 150 до 175 | 340 | 20 | 145 | 1,15 | |
| от 175 до 200 | 370 | 20 | 160 | 1,30 | |
| от 200 до 225 | 400 | 20 | 175 | 1,45 | |
| от 225 до 250 | 430 | 20 | 190 | 1,60 | |
| от 250 до 275 | 460 | 20 | 205 | 1,75 | |
| от 275 до 300 | 490 | 20 | 220 | 1,90 | |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, условных измерений1) | 50000 |
| 1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерения. При этом перемещение микрометрического винта должно быть не менее 1/3 верхней границы диапазона измерения. | |
Таблица 8 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микрометр со вставками | - | 1 шт. |
| Установочная мера (для микрометров с верхним пределом измерений от 50 мм и более): | - | 1 комплект |
| Паспорт | - | 1 экз. |
| Футляр | - | 1 шт. |
| Элемент питания (для микрометров модификаций МВМЦ, МВУЦ) | - | 1 шт. |
| Ключ | - | 1 шт. |
| Сменные вставки | - | 1 комплект |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта микрометров.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия QINGHAI MEASURING AND CUTTING TOOLS CO., LTD. «Микрометры со вставками».
