Анализаторы воды в жидких продуктах ВАД-40М, 94422-25

Назначение

Анализаторы воды в жидких продуктах ВАД-40М (далее - анализаторы) предназначены для измерений содержания воды в жидких пробах.

Описание

Принцип действия анализаторов - измерение электрической ёмкости анализируемой пробы, помещённой в ячейку, представляющую собой электрический конденсатор.

Анализаторы выпускаются в десяти исполнениях, перечисленных в таблице 1. Исполнение анализатора определяется датчиком и блоком управления, которые входят в комплект анализатора. При наличии дополнительных градуировок анализаторы, в зависимости от исполнения, могут отображать содержание воды в твёрдых, сыпучих, гранулированных и пастообразных пробах в режиме индикации.

Таблица 1 - Перечень исполнений анализаторов

Анализаторы представляют собой автономные лабораторные приборы, состоящие из выносного диэлькометрического датчика, электронного блока обработки сигналов и платы индикации. Панель управления (клавиатура анализатора) служит для ввода команд и контрольных параметров.

Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализаторов приведен на рисунках 1-11.

Заводской номер анализатора имеет цифровой формат и наносится типографским способом на табличку (шильдик), расположенную на задней стенке блока управления и на нижней стенке выносного датчика анализатора. Примеры шильдиков приведены на рисунках 12 и 13.

Нанесение знака поверки на корпус анализатора не предусмотрено.

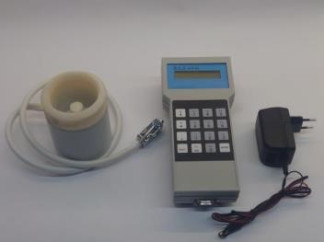

Рисунок 1 - Внешний вид анализатора в исполнении МЦФА.414613.001 с выносным наливным/насыпным датчиком объёмом 125 мл

Рисунок 2 - Внешний вид анализатора в исполнении МЦФА.414613.001-01 с наливным датчиком объёмом 230 мл

Рисунок 3 - Внешний вид анализатора в исполнении МЦФА.414613.001-02 с наливным/насыпным датчиком объёмом 200 мл

Рисунок 4 - Внешний вид анализатора в исполнении МЦФА.414613.001-03 с датчиком-воронкой объёмом 200 мл

Рисунок 5 - Внешний вид анализатора в исполнении МЦФА.414613.001-04 с выносным наливным/насыпным датчиком объёмом 125 мл

Рисунок 6 - Внешний вид анализатора в исполнении МЦФА.414613.001-05 с наливным датчиком объёмом 230 мл

Рисунок 7 - Внешний вид анализатора в исполнении МЦФА.414613.001-06 с наливным/насыпным датчиком объёмом 200 мл

Рисунок 8 - Внешний вид анализатора в исполнении МЦФА.414613.001-07 с датчиком-воронкой объёмом 200 мл

Рисунок 9 - Внешний вид анализатора в исполнении МЦФА.414613.001-08 с наливным датчиком объемом 500 мл

Рисунок 10 - Внешний вид анализатора в исполнении МЦФА.414613.001-09 с проточным датчиком

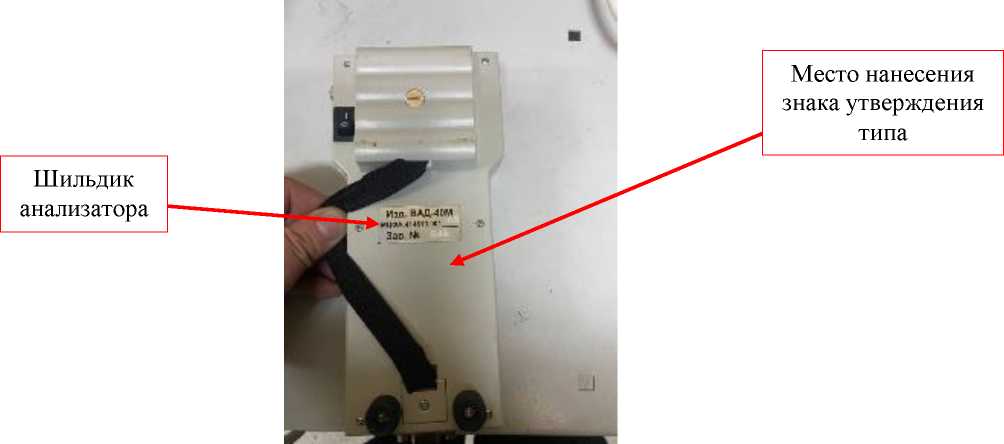

Рисунок 11 - Внешний вид блока управления анализатора с указанием мест нанесения шильдика и знака утверждения типа, вид сзади

Наименование исполнения анализатора

Заводской номер анализатора

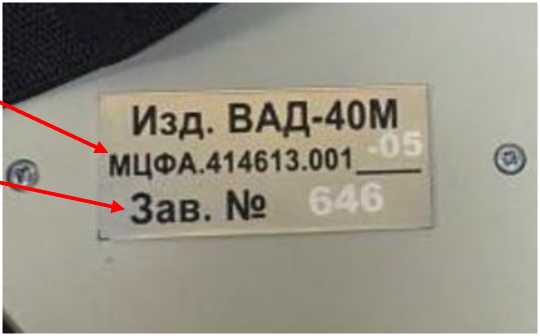

Рисунок 12 - Внешний вид шильдика блока управления анализатора с указанием места нанесения заводского номера анализатора

Обозначение КД датчика

Заводской номер анализатора

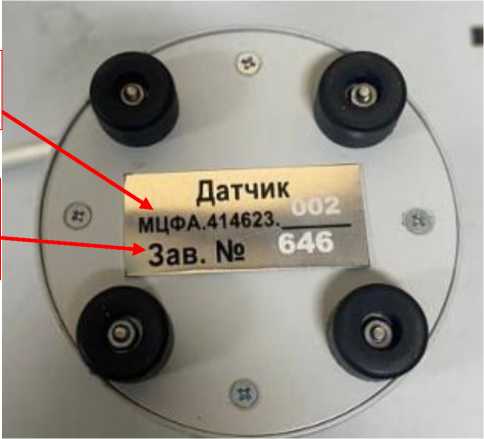

Рисунок 13 - Внешний вид шильдика датчика анализатора с указанием места нанесения заводского номера анализатора

Программное обеспечение

Анализатор оснащён микропроцессором, на который на заводе-изготовителе установлено программное обеспечение (далее - ПО), предназначенное для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.

Идентификация ПО осуществляется при каждом запуске анализатора путем вывода текущей версии ПО. В случае успешной сверки его идентификационных данных с образцовыми, зашитыми в память, на экран выводится заставка («ВАД-40М» и текущая версия ПО).

Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.

Влияние ПО учтено при нормировании метрологических характеристик.

Защита встроенного ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО анализатора

* На дисплее анализатора номер версии указывается после символа «v» или «v.» в виде «10.X.Y», где «10» обозначает метрологически значимую часть ПО, а X и Y (арабские цифры от 0 до 9) описывают метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.).

Технические характеристики

Таблица 3 - Метрологические характеристики анализатора

1) Нормирующим значением является верхняя граница диапазона измерений;

2) Пределы допускаемой приведённой погрешности не нормированы.

Таблица 4 - Основные технические характеристики анализатора

Таблица 5 - Показатели надёжности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.

Комплектность

Таблица 6 - Комплектность анализатора

Сведения о методиках (методах) измерений приведены в документах:

- МЦФА.414613.001 РЭ «Анализаторы воды в жидких продуктах ВАД-40М. Руководство по эксплуатации», глава «Использование по назначению»;

- МЦФА.414613.001-01 РЭ «Анализаторы воды в жидких продуктах ВАД-40М. Руководство по эксплуатации», глава «Использование по назначению»;

- МЦФА.414613.001-02 РЭ «Анализаторы воды в жидких продуктах ВАД-40М. Руководство по эксплуатации», глава «Использование по назначению»;

- МЦФА.414613.001-03 РЭ «Анализаторы воды в жидких продуктах ВАД-40М. Руководство по эксплуатации», глава «Использование по назначению»;

- МЦФА.414613.001-04 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.

Руководство по эксплуатации», глава «Использование по назначению»;

- МЦФА.414613.001-05 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.

Руководство по эксплуатации», глава «Использование по назначению»;

- МЦФА.414613.001-06 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.

Руководство по эксплуатации», глава «Использование по назначению»;

- МЦФА.414613.001-07 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.

Руководство по эксплуатации», глава «Использование по назначению»;

- МЦФА.414613.001-08 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.

Руководство по эксплуатации», глава «Использование по назначению»;

- МЦФА.414613.001-09 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.

Руководство по эксплуатации», глава «Использование по назначению».

В случае использования в сфере государственного регулирования обеспечения единства измерений анализаторы могут применяться в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

МЦФА.414316.001 ТУ «Анализаторы воды в жидких продуктах ВАД-40М. Технические условия».
