| Номер в госреестре | 94424-25 |
| Наименование СИ | Блоки регулирования малогабаритные |
| Обозначение типа СИ | БРМ |
| Изготовитель | Общество с ограниченной ответственностью "Автоматика-Э" (ООО "Автоматика-Э"), г. Омск |
| Год регистрации | 2025 |
| Срок свидетельства | 24.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки регулирования малогабаритные БРМ (далее - БРМ) предназначены для измерений силы и напряжения постоянного тока.
Принцип действия БРМ основан на аналого-цифровом преобразовании аналоговых или дискретных входных сигналов, в цифровой код.
Конструктивно блоки регулирования малогабаритные БРМ (далее - БРМ) выполнены в виде платы центрального процессора с установленными на ней мезонинами аналогового ввода и/или дискретного ввода/вывода(до четырех мезонинов): ВАС-4, ВДС-4, ФАС-4, ФДС-4.
На лицевой панели расположены:
- элементы индикации, служащие для отображения текущей информации о параметрах и режимах работы БРМ (светодиоды);
- три кнопки управления («Сбр. Неиспр.», «Авт./Руч.», «Акт./Пас.»);
- розетка «LAN» - для обмена информацией по Ethernet.
Измерительные каналы БРМ формируются на основе мезонинов ввода аналоговых сигналов (ВАС-4) и мезонинов ввода дискретных сигналов (ВДС-4). Каждый мезонин содержит четыре измерительных канала.
Каналы формирования аналоговых и дискретных сигналов БРМ формируются на основе мезонинов формирования аналоговых сигналов (ФАС-4) и мезонинов формирования дискретных сигналов (ФДС-4). Каждый мезонин содержит четыре канала.
БРМ могут применяться для измерений и измерительных преобразований выходных сигналов датчиков технологических объектов, с последующим формированием сигналов управления исполнительными механизмами технологических объектов по установленным алгоритмам управления.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на разъем.
Общий вид БРМ с указанием места нанесения заводского номера представлен на рисунке 1.
Пломбирование БРМ не предусмотрено.

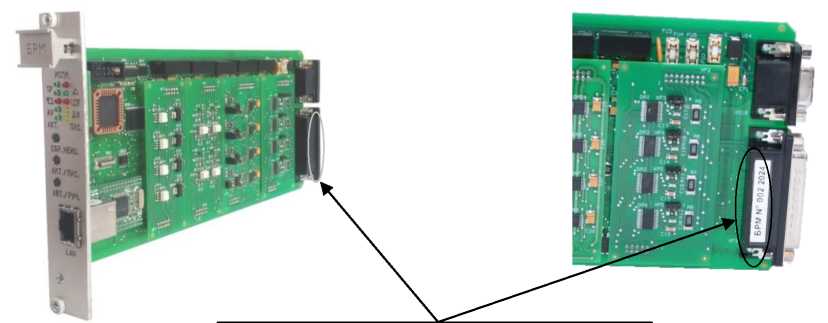

Место нанесения заводского номера
Рисунок 1- Общий вид БРМ с указанием места нанесения заводского номера
В состав программного обеспечения БРМ входят:
- базовое программное обеспечение;
- системное программное обеспечение (метрологически значимая часть);
- прикладное программное обеспечение.
Функции метрологически значимой части программного обеспечения: сбора, обработки и передачи измеренных значений по Ethernet.
Конструкция БРМ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | fr.exe |
| Номер версии (идентификационный номер) ПО | не ниже 10.1.1.1 |
| Цифровой идентификатор ПО | недоступен |
Основные метрологические и технические характеристики приведены в таблицах 2-6.
Таблица 2 - Метрологические характеристики каналов ввода аналоговых сигналов
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 10 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерения силы постоянного тока или напряжения, % | ±0,25 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности в рабочих условиях эксплуатации, % | ±0,25-[1+0,05-^|]* |
| Примечание: где t - температура, при которой проводится измерение, °С; tn — температура нормальных условий измерений (tn = +20), °С. | |
Таблица 3 - Метрологические характеристики каналов ввода дискретных сигналов
| Наименование характеристики | Значение |
| Тип сигнала | дискретный |
| Рабочий диапазон входного сигнала постоянного тока, В | от 0 до 24 В |
Таблица 4 - Метрологические характеристики каналов формирования аналоговых
сигналов
| Наименование характеристики | Значение |
| Диапазон формирований силы постоянного тока, мА | от 0 до 20 |
| Диапазон формирований напряжения постоянного тока, В | от 0 до 10 |
| Пределы допускаемой основной приведенной (к диапазону формирований) погрешности формирования силы постоянного тока или напряжения, % | ±0,25 |
| Пределы допускаемой приведенной (к диапазону формирований) погрешности в рабочих условиях эксплуатации, % | ±0,25,[1+0,05,|Мн|]* |
| Примечание: где t - температура, при которой проводится измерение, °С; tn - температура нормальных условий измерений (tH = +20), °С. | |
Т а б л и ц а 5 - Метрологические характеристики каналов формирования дискретных
сигналов
| Наименование характеристики | Значение |
| Тип выходного ключа | беспотенциальный транзисторный ключ |
| Максимальное коммутируемое напряжение, В | 30 |
| Максимальный ток коммутации, А | 0,2 |
Таблица 6 - Общие технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 4,75до 5,25 и от 22,8 до 25,2 |
| Ток, потребляемый БРМ, А, не более | |
| - от источника питания 5,0 В | 0,16 |
| - от источника питания 24,0 В | 0,25 |
| Габаритные размеры, мм, не более | |
| - высота | 129 |
| - ширина | 26 |
| - длина | 247 |
| Масса, кг, не более | 0,3 |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +40 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет Среднее время наработки на отказ, ч | 10 100000 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 8- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок регулирования малогабаритный | БРМ | 1 шт. |
| Паспорт | АВБП.426469.241 ПС | 1 экз. |
| Руководство по эксплуатации | АВБП.426469.241 РЭ | 1 экз. |
| Пульт проверки БРМ | АВБП.441461.023 | По согласованию с заказчиком |
приведены в разделе 4 «Использование БРМ» документа АВБП.426469.241 РЭ «Блоки регулирования малогабаритные БРМ. Руководство по эксплуатации».
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-6 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 4217-23767649-2009 «Средства программируемой автоматики перестраиваемой структуры. СПА-ПС. Версия 2. Программируемые контроллеры. ПК. Общие технические условия».
