| Номер в госреестре | 94432-25 |
| Наименование СИ | Плотномеры-вискозиметры |
| Обозначение типа СИ | СМАРТ |
| Изготовитель | Общество с ограниченной ответственностью "СМАРТПРИБОР" (ООО "СМАРТПРИБОР"), г. Ростов-на-Дону |
| Год регистрации | 2025 |
| Срок свидетельства | 24.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры-вискозиметры СМАРТ (далее - плотномеры-вискозиметры)
предназначены для измерений плотности, динамической вязкости жидкости, плотности газов внутри резервуаров, труб и прочих элементов и устройств в условиях технологических процессов промышленного производства в режиме реального времени.
К настоящему типу относятся плотномеры-вискозиметры двух моделей:
- модель 1ХХ не оснащена жидкокристаллическим дисплеем, манипуляции по настройке и диагностике могут проводиться при помощи кнопок и двухцветного светодиода. Обеспечивает один канал выходного сигнала. Основным средством настройки и диагностики являются цифровые интерфейсы HART или RS-485;
- модель 4ХХ оснащена жидкокристаллическим дисплеем и кнопками, позволяющими производить операции контроля, настройки и калибровки
плотномера-вискозиметра. Обеспечивает одновременно до трёх каналов выходного сигнала.
В наименовании модели «ХХ»: первый «Х» равен 0, второй «Х» может принимать целое значение от 0 до 2 для модели 1ХХ и от 0 до 3 для модели 4ХХ.
Плотномеры-вискозиметры выпускаются в различных исполнениях. Исполнения плотномеров-вискозиметров обозначают следующим образом:
| СМАРТ | -х | -х | .х | -х | -х | -х | -х | -х | -х | -х | -х |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
1 - Измеряемые параметры (П, В);
2 - Погрешность измерения (А, Б, В, Г, Д);
3 - Исполнение (в соответствии с таблицей А.2 РЭ);
4 - Вид взрывозащиты (0, Ex, Вн);
5 - Диапазон измерения плотности, кг/м3 (1, 2, 3);
6 - Заводские диапазоны калибровки вязкости, мПа^с (0, 1, 2, 3, 4);
7 - Тип выходного сигнала (RS, 420, 420H);
8 - Материал и покрытие смачиваемой части (A, C, D, E, F, G, H, T, U, V, X, )
9 - Тип ввода кабеля (в соответствии с таблицей А.2 РЭ);
10 - Присоединение (A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, Z);
11 - Длина погружной части, мм.
Полное описание обозначений приведено в приложении А
РЭ 26.51.52-001-53564978-2023.
Плотномеры-вискозиметры предназначены для работы с вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики централизованного контроля, системами управления, работающими с указанными сигналами.
Принцип действия плотномеров-вискозиметров - вибрационный. Плотность исследуемой среды пропорциональна резонансной частоте колебательного контура чувствительного элемента, вязкость - добротности. Измерение температуры проводится с помощью платинового элемента, установленного внутри зонда вибропреобразователя. Метрологические характеристики платинового термометра не нормируются. Электронный блок преобразует измеренное значение резонансной частоты и добротности вибропреобразователя в значения плотности и динамической вязкости. Далее, проводится корректировка полученных значений для снижения дополнительной погрешности от влияния температуры и других факторов, после чего, формируются выходные сигналы (аналогового тока и цифровой), а также отображает на дисплее значение плотности в кг/м3 и/или вязкости в мПа^с.
Конструктивно плотномеры-вискозиметры выполнены в едином корпусе и состоят из первичного преобразователя и электронного блока. Первичный преобразователь представляет собой стальной трубчатый корпус, в котором закреплены жестко соединенный с камертоном пьезопреобразователь и термопреобразователь. Общий вид показан на рисунках 1, 2.
Нанесение знака поверки на средства измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на стенку электронного корпуса для плотномера-вискозиметра модели 1ХХ и на маркировочную табличку корпуса плотномера-вискозиметра модели 4ХХ (рисунок 1, 2) методом лазерной гравировки.
Пломбирование плотномеров-вискозиметров не предусмотрено.

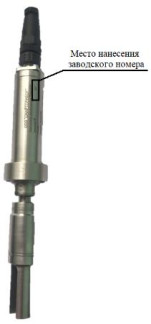

Рисунок 1 - Общий вид плотномера-вискозиметра модели 1ХХ и место нанесения заводского номера
Рисунок 2 - Общий вид плотномера-вискозиметра модели 4ХХ и место нанесения заводского номера
Исполнения плотномеров-вискозиметров с цифровыми по интерфейсам RS-485 или HART, аналоговый постоянного тока 4-20 мА, дискретный выходной сигнал и релейный выход имеют встроенное программное обеспечение. Встроенное программное обеспечение разработано изготовителем специально для решения задач непрерывного преобразование значения измеряемого параметра (плотности или плотности и вязкости) исследуемой среды в электрический выходной сигнал.
Программное обеспечение является метрологически значимым, записывается в постоянное запоминающее устройство микроконтроллера плотномера-вискозиметра на этапе производства, и оно не может быть изменено потребителем. Идентификация версии встроенного программного обеспечения потребителем возможна только по наименованию изготовителя, указанного на шильдике прибора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик
плотномеров-вискозиметров.
Идентификационные данные для программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Внутреннее | |
| Идентификационное наименование ПО | - |
|
