| Номер в госреестре | 94453-25 |
| Наименование СИ | Зонды периферийного узла Системы контроля, мониторинга и управления трафиком |
| Обозначение типа СИ | ESR-30 KMUT |
| Изготовитель | Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ"), Московская обл., г. Химки |
| Год регистрации | 2025 |
| Срок свидетельства | 27.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR-30 KMUT (далее - зонды ESR-30 KMUT) предназначены для измерений параметров сетей передачи данных.
Принцип действия Зондов ESR-30 KMUT основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.
Измерению подлежат характеристики трафика между Зондами ESR KMUT, Зондами ESR KMUT и Зондами КМУТ, Зондами ESR KMUT и серверами Систем КМУТ, в том числе центральным сервером. При измерении используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи. Результаты измерений передаются для дальнейшей обработки на серверы Систем КМУТ.
Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени Зондов ESR-30 KMUT, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).
Управление Зондами ESR-30 KMUT осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени Зондов ESR-30 KMUT к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от сервера времени, внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.
Зонды ESR-30 KMUT размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.
Зонды ESR-30 KMUT обладают следующими функциональными возможностями:
- измерение характеристик трафика в сети связи с пропускной способностью до 1 Гбит/с;
- резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;
- определение наличия напряжения в сети электропитания с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени РФ UTC (SU), хранение в памяти и выдача информации на сервер центрального узла Системы КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.
В основу конструкции зондов ESR-30 KMUT положены аппаратные платформы сервисных маршрутизаторов ESR производства ООО «Предприятие «ЭЛТЕКС», в закрытую часть памяти которых устанавливается специальное программное обеспечение, разработанное Обществом с ограниченной ответственностью «Контроль ИТ» и обеспечивающее выполнение измерительных функций.
Конструктивно зонды ESR-30 KMUT выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На лицевой панели корпуса расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов.
Интерфейсы для подключения к сети связи, кабелей управления, располагаются на лицевой панели блока. Зонды ESR-30 KMUT имеют исполнение, позволяющее осуществлять монтаж в 19" телекоммуникационную стойку.
Нанесение знака поверки на корпус зондов ESR-30 KMUT не предусмотрено. Заводские номера в буквенно-цифровом формате наносятся типографским способом на наклейку, распложенную на панели Зондов в форме информационной таблички. Также считывание заводского номера возможно по специальной команде в интерфейсе командной строки.
Внешний вид Зондов ESR-30 KMUT и место нанесения знака утверждения типа показаны на рисунках 1 и 2. Пломбирование зондов предусмотрено на болтах крепления корпуса.
Место нанесения знака утверждения

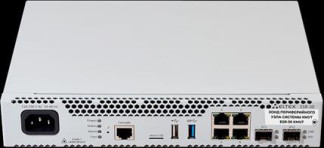

Рисунок 1 - Внешний вид зонда ESR-30 KMUT
Место нанесения
Место
Рисунок 2 - Внешний вид задней панели зонда ESR-30 KMUT
В зонды ESR-30 KMUT устанавливается специальное Программное обеспечения (ПО). Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программное обеспечение маршрутизатора серии ESR-Зх KMUT |
| Номер версии ПО | не ниже 1.12.2 |
| Цифровой идентификатор ПО | указывается в формуляре |
| Алгоритм вычисления цифрового идентификатора | md5 |
Конструкция зондов ESR-30 KMUT исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».
Таблица 2 - Метрологические характеристики зондов
| Наименование характеристики | Значение |
| Диапазон измерений количества переданной (принятой) информации (данных), байт | от 1 до 104 857 600 |
| Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт | ±10 |
| Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных) байт, байт | ±1-10’4 K |
| Наименование характеристики | Значение |
| Диапазон измерений продолжительности (длительности) сеансов передачи данных, с | от 1 до 3600 |
| Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с | ±0,3 |
| Диапазон измерений пропускной способности канала передачи данных, кбит/с | от 100 до 0,5-106 |
| Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % | ±1 |
| Диапазон измерений скорости передаваемой информации, кбит/с | от 100 до 0,9-106 |
| Пределы допускаемой относительной погрешности измерений скорости передаваемой информации, % | ±1 |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с | ±0,3 |
| Диапазон измерений средней задержки передачи пакетов данных (PD), мкс | от 0 до 1,5-106 |
| Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных в диапазоне, % | ±1 |
| Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс | от 0 до 1-105 |
| Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), % | ±1 |
| Диапазон измерений коэффициента потерь пакетов данных (PL) | от 0 до 1 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов | ±3,0-10-5 |
Таблица 3 - Основные технические характеристики зондов
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение переменного тока частотой 50 ± 5 Гц, В | от 100 до 264 |
| Потребляемая мощность, В^А, не более: | 26 |
| Габаритные размеры (ширина х высота х глубина), мм, не более: | 267 х 44 х 212 |
| Масса, кг, не более: | 1,8 |
| Условия эксплуатации | По группе 2 ГОСТ 22261-94 |
наносится типографским способом на руководство по эксплуатации, а также на лицевую или нижнюю панель в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Зонд периферийного узла Системы контроля, мониторинга и управления трафиком | ESR-30 KMUT | 1 |
| Комплект принадлежностей | _ | 1 компл. |
| Руководство по эксплуатации | РМБТ.466961.008 РЭ | 1 экз. |
| Формуляр | РМБТ.466961.008 ФО | 1 экз. |
приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.008 РЭ.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (разделы: 7.2, 7.3);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;
РМБТ.466961.008 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR-30 KMUT. Технические условия».
