| Номер в госреестре | 94459-25 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Компания Yantai Jereh petroleum Equipment & Technologies Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 27.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких сред.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, который с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.
Конструктивно манометры состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения манометра.
Манометры показывающие изготавливаются в следующих модификациях: B08 и E99.
Манометры изготавливаются в корпусе из нержавеющей стали, с радиальным и осевым расположением штуцеров. Диаметры корпусов бывают: 60; 100; 150 мм. В конструкции манометров предусмотрена возможность заполнения корпуса демпфирующей жидкостью для повышения износоустойчивости и виброустойчивости манометров. Манометры отличаются метрологическими и техническими характеристиками.
Пломбирование манометров не предусмотрено.
Нанесение знака поверки на манометры не предусмотрено.
Заводской номер, в виде буквенно-цифрового обозначения, нанесен на циферблат манометра и (или) на информационную наклейку присоединенную к корпусу манометра типографским способом.
Внешний вид манометров и место нанесения заводского номера представлены на рисунке 1.

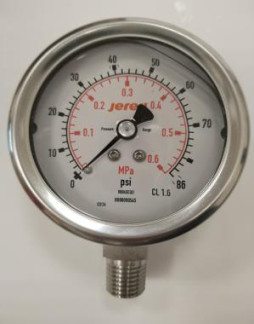

Модификация В08
одификация Е99
Место нанесения заводского номера
Рисунок 1 - Внешний вид манометров и место нанесения заводского номера
Метрологические и основные технические характеристики манометров приведены в
| таблицах 1 - 2. Таблица 1 - Метрологические ха | рактеристики |
| Наименование характеристики | Значение |
| Диапазон измерений, избыточного давления, МПа (бар)1)2) | от 0 до 0,6 (от 0 до 6); от 0 до 0,69 (от 0 до 6,9); от 0 до 1,6 (от 0 до 16); от 0 до 2,07 (от 0 до 20,7); от 0 до 2,5 (от 0 до 25); от 0 до 4 (от 0 до 40); от 0 до 6 (от 0 до 60); от 0 до 10 (от 0 до 100); от 0 до 25 (от 0 до 250); от 0 до 40 (от 0 до 400) |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % | ±1,6 |
| Вариация показаний приведенная к диапазону измерений, % | 1,6 |
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C | ±0,4 |
| 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ. 2) Фактическое значение указано в паспорте на прибор. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Масса, кг, не более |
| Габаритные размеры, длинахширинахвысота, мм, не более: | 90х65х35 |
| Масса, кг, не более: | 0,8 |
| Нормальные условия эксплуатации: температура окружающей среды, °С относительная влажность, %, не более атмосферное давление, кПа | от +15 до +25 85 от 84,0 до 106,7 |
| Рабочие условия эксплуатации манометров: - диапазон температуры окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +70 85 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится на титульный лист паспорта печатным методом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Манометр | Манометры показывающие | 1 шт. |
| Паспорт | — | 1 шт. |
приведены в разделе 5 паспорта «Описание».
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Технический стандарт предприятия компании «Yantai Jereh petroleum Equipment & Technologies Co., Ltd.», Китай. «Манометры показывающие».
