| Номер в госреестре | 94469-25 |
| Наименование СИ | Делители напряжения |
| Обозначение типа СИ | ТП.ЭО003.52.10.00 |
| Изготовитель | Общество с ограниченной ответственностью "ТЕХПРОМ-Авиакосмические Системы" (ООО "ТЕХПРОМ-АКС"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 29.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Делители напряжения ТП.ЭО003.52.10.00 (далее по тексту - делители напряжения или ДН) предназначены для масштабного преобразования напряжения постоянного, переменного и импульсного тока в составе измерительного оборудования.
Принцип действия делителей напряжения основан на методе резистивного деления. На вход делителя напряжения подают напряжение измеряемого сигнала, ток, последовательно протекающий через резисторы, создает падение напряжения пропорциональное входному сигналу, что позволяет производить измерение входного сигнала, контролируя величину напряжения на выходе делителя напряжения.
Конструктивно делители напряжения выполнены на основе печатного узла модуля резисторного, помещенного в металлический корпус. На корпусе делителей напряжения расположено отверстие под винт М4, для подключения заземления.
Заводской номер методом лазерной гравировки в цифровом формате и знак утверждения типа методом металлографики наносятся на лицевую часть корпуса делителя напряжения.
Нанесение знака поверки на делители напряжения не предусмотрено.
Для предотвращения несанкционированного доступа к внутренним частям делителей напряжения предусмотрена пломбировка винтов крепления корпуса в виде полос, нанесенных краской.

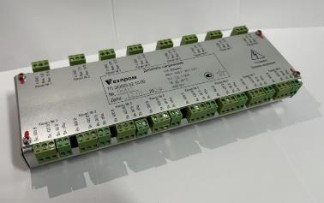

Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа и места пломбирования от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид ДН
Метрологические и основные технические характеристики делителей напряжения представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное входное напряжение, В | 900 (Ubx1) 420 (ubx2) 90 (Ubx3) |
| Номинальное выходное напряжение, В | 10 |
| Номинальный коэффициент масштабного преобразования | 90 (Ubx1 : ивых) 42 (Ubx2 : ивых) 9 (Ubx3 : ивых) |
| Диапазон входного напряжения постоянного тока, В | от 90 до 990 (Ubx1) от 42 до 462 (Ubx2) от 9 до 99 (Ubx3) |
| Пределы допускаемой основной относительной погрешности масштабного преобразования напряжения постоянного тока, % | ±0,05 |
| Пределы допускаемой дополнительной относительной погрешности масштабного преобразования напряжения постоянного тока при изменении температуры (от нормальных условий эксплуатации) на каждые 10 °С, % | ±0,05 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов преобразования | 8 |
| Изменения значения коэффициента передачи резисторных делителей на частотах до 9 кГц включ., дБ, не более1) | 0,14 |
| Изменения значения коэффициента передачи резисторных делителей на частотах св. 9 до 15 кГц, дБ, не более1) | 0,265 |
| Изменения значения коэффициента передачи резисторных делителей на частотах св.15 до 24 кГц, дБ, не более1) | 0,5 |
| Наименование характеристики | Значение |
| Изменения значения коэффициента передачи резисторных делителей на частотах св. 24 до 36 кГц, дБ, не более1) | 1 |
| Полоса пропускания резисторных делителей, кГц | 45 |
| Испытательное напряжение изоляции цепи, В | 1500 |
| Сопротивление изоляции между электрически не связанными цепями, ГОм, не менее | 1 |
| Габаритные размеры, мм, не более - длина - высота - ширина | 268 96 44 |
| Масса, кг, не более | 0,7 |
| Нормальные условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 60 от 84 до 106 |
| Рабочие условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84 до 106 |
| Примечание 1) Значения обеспечиваются при температуре окружающей среды от +21 до +31 °С. | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Среднее время наработки до отказа, ч, не менее | 335795 |
наносится на лицевую часть корпуса делителей напряжения методом металлографики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делитель напряжения | ТП.ЭО003.52.10.00 | 1 шт. |
| Комплект соединителей | ТП.ЭО003.52.11.00 | 1 компл. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации | ТП.ЭО003.52.10.00 РЭ | 1 экз. |
| Паспорт | ТП.ЭО003.52.10.00 ПС | 1 экз. |
приведены в разделе «Использование по назначению» документа ТП.ЭО003.52.10.00 РЭ.
ГОСТ 11282-93 Резистивные делители напряжения постоянного тока;
ТУ 26.51.82-012-40097742-2024 «Делители напряжения (ДН). Технические условия».
