| Номер в госреестре | 94475-25 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1144А |
| Изготовитель | "IТЕСН ELECTRONIC Со., Ltd", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 29.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1144А (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым импульсным источникам питания. Источники имеют один канал с набором режимов и функций: стабилизация тока, стабилизация напряжения, защита от перенапряжения, защита от перегрузки по току. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах 19” форм-фактора высотой 2U для монтажа в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
Таблица 1 - Модификации источников
| Модификация | Выходное напряжение на канал, В | Выходной ток на канал, А | Мощность на канал, Вт |
| АКИП-1144А-160-40 | от 0 до 160 | от 0 до 40 | 3000 |
| АКИП-1144А-300-20 | от 0 до 300 | от 0 до 20 | 3000 |
| АКИП-1144А-600-10 | от 0 до 600 | от 0 до 10 | 3000 |
| АКИП-1144А-1200-5 | от 0 до 1200 | от 0 до 5 | 3000 |
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров.
На задней панели источников расположены: выходной терминал со входом обратной связи для подключения удаленной нагрузки по 4-проводной схеме, интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу) и разъем сети питания.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

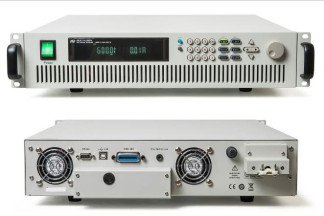

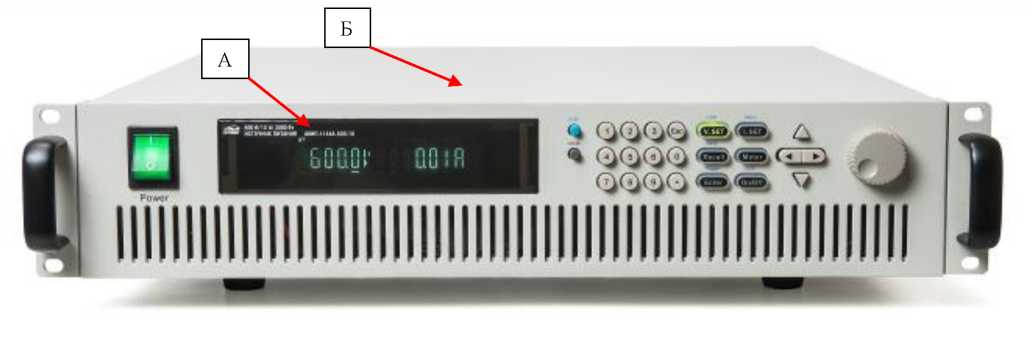

Рисунок 1 - Общий вид модификаций источников с местами нанесения знака
утверждения типа (А) и нанесения знака поверки (Б)

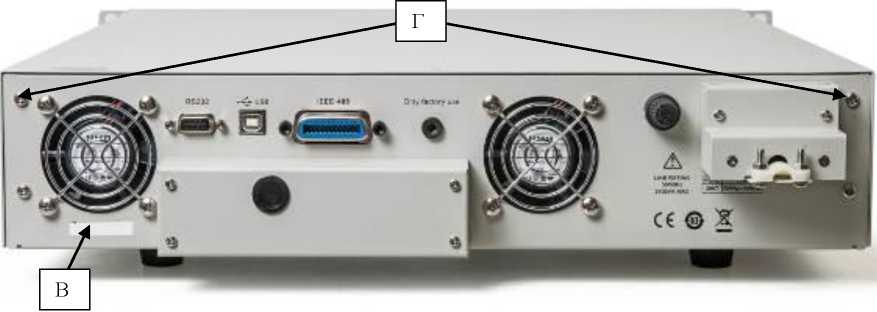

Рисунок 2 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО) | не ниже 1.01 |
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения постоянного тока источников при температуре 25±5 °С
| Модификация | Пределы допускаемой абсолютной погрешности установки напряжения, В | Пределы допускаемой абсолютной погрешности измерения напряжения, В |
| АКИП-1144А-160-40 | ±(0,0003/иуСт1)+0,2) | ±(0,0003^ иизм2)+0,2) |
| АКИП-1144А-300-20 | ±(0,0003^+0,2) | ±(0,0003^ иизм+0,2) |
| АКИП-1144А-600-10 | ±(0,0003^+0,2) | ±(0,0003^ иизм+0,2) |
| АКИП-1144А-1200-5 | ±(0,0004^+0,4) | ±(0,0004-иизм+0,4) |
| Примечания: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В 2) иизм - значение напряжения постоянного тока, измеренное источником, В | ||
Таблица 3а - Дополнительная абсолютная погрешность установки и измерения напряжения постоянного тока источников при температуре от 0 °С до 20 °С и свыше 30 °С до 40 °С
| Модификация | Дополнительная абсолютная погрешность установки напряжения, В | Дополнительная абсолютная погрешность измерения напряжения, В |
| АКИП-1144А-160-40 | ±(0,0002/°С+0,1) | ±(0,0002/°С+0,2) |
| АКИП-1144А-300-20 | ±(0,0002/°С+0,1) | |
| АКИП-1144А-600-10 | ||
| АКИП-1144А-1200-5 | ||
Таблица 4 - Пределы допускаемой основной абсолютной погрешности установки и измерения силы постоянного тока источников при температуре 25±5 °С
| Модификация | Пределы допускаемой абсолютной погрешности установки силы тока, А | Пределы допускаемой абсолютной погрешности измерения силы тока, А |
| АКИП-1144А-160-40 | ±(0,001- 1уст1)+0,04) | ±(0,0014изм2)+0,04) |
| АКИП-1144А-300-20 | ±(0,001-1^+0,03) | ±(0,001- 1изм+0,03) |
| АКИП-1144А-600-10 | ±(0,001-1^+0,02) | ±(0,001* 1изм+0,02) |
| АКИП-1144А-1200-5 | ±(0,001-1^+0,02) | ±(0,001- 1изм+0,02) |
| Примечания: 1) 1уст - значение силы постоянного тока, установленное на источнике, А 2) 1изм - значение силы постоянного тока, измеренное источником, А | ||
Таблица 4а - Дополнительная абсолютная погрешность установки и измерения силы постоянного тока источников при температуре от 0 °С до 20 °С и свыше 30 °С до 40 °С
| Модификация | Дополнительная абсолютная погрешность установки силы тока, А | Дополнительная абсолютная погрешность измерения силы тока, А |
| АКИП-1144А-160-40 | ±(0,0003/°С+0,02) | |
| АКИП-1144А-300-20 | ±(0,0003/°С+0,01) | |
| АКИП-1144А-600-10 | ||
| АКИП-1144А-1200-5 | ||
Таблица 5 - Значения уровня пульсаций выходного напряжения источников
| Модификация | Уровень пульсаций выходного напряжения, мВ, не более(пиковое значение) |
| АКИП-1144А-160-40 | 250 |
| АКИП-1144А-300-20 | 300 |
| АКИП-1144А-600-10 | 500 |
| АКИП-1144А-1200-5 | 600 |
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении тока нагрузки источников
| Модификация | Нестабильность напряжения при изменении тока нагрузки, В |
| АКИП-1144А-160-40 | ±(0,0003/иуст1)+0,1) |
| АКИП-1144А-300-20 | ±(0,0002^+0,2) |
| АКИП-1144А-600-10 | ±(0,0004^+0,3) |
| АКИП-1144А-1200-5 | ±(0,0004^+0,5) |
| Примечания: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 7 - Пределы допускаемых значений нестабильности выходного тока при изменении напряжения на нагрузке источников
| Модификация | Нестабильность силы тока при изменении напряжения на нагрузке, А |
| АКИП-1144А-160-40 | ±(0,001 •1уст1)+0,01) |
| АКИП-1144А-300-20 | |
| АКИП-1144А-600-10 | |
| АКИП-1144А-1200-5 | ±(0,001-1уст+0,02) |
Примечания:
1) 1усг - значение силы постоянного тока, установленное на источнике, А
Таблица 8 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
| Модификация | Нестабильность напряжения при изменении напряжения питания, В |
| АКИП-1144А-160-40 | ±(0,000Ьиуст1)+0,04) |
| АКИП-1144А-300-20 | ±(0,0001^+0,05) |
| АКИП-1144А-600-10 | ±(0,000ЬиуСТ+0,05) |
| АКИП-1144А-1200-5 | ±(0,0001 •иуст+0,1) |
| Примечания: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 9 - Пределы допускаемых значений нестабильности выходного тока при изменении напряжения питания источников
| Модификация | Нестабильность силы тока при изменении напряжения питания, А |
| АКИП-1144А-160-40 | ±(0,001 •1уст1)+0,01) |
| АКИП-1144А-300-20 | |
| АКИП-1144А-600-10 | |
| АКИП-1144А-1200-5 | ±(0,001-1уст+0,02) |
Примечания:
1) 1уст - значение силы постоянного тока, установленное на источнике, А
Таблица 10 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 11 - Основные технические характеристики источников питания
| Наименование характеристики | Значение |
| Напряжение питания, В | от 99 до 121 от 198 до 242 |
| Частота напряжения питания, Г ц | от 47 до 63 |
| Масса, кг, не более | 16 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 482,5x88,2x548,9 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более | от 0 до +40 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность источников питания
| Наименование | Обозначение | Количество шт./экз. |
| Источник питания | АКИП-1144А 1) | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации на CD-диске | - | 1 |
| Программное обеспечение (ПО) (по запросу) | - | - |
| 1) В зависимости от модификации | ||
приведены в разделе «ПОРЯДОК ЭКСПЛУАТАЦИИ ИСТОЧНИКОВ» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1144А».
