| Номер в госреестре | 94479-25 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | CHENGDU NEW CHENGLIANG TOOLS CO., LTD, КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 29.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Принцип действия штангенциркулей с отсчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в пропорциональное изменение электрического сигнала в электронной схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность установки нуля в любой точке диапазона измерений.
Штангенциркули изготавливаются следующих моделей:
- ШЦ-I - с отсчетом по нониусу, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером. Измерительные поверхности губок для наружных измерений могут быть оснащены твердым сплавом;
- ШЦ-II - с отсчетом по нониусу, оснащены губками для наружных и внутренних измерений с плоскими, цилиндрическими и кромочными измерительными поверхностями, без глубиномера. Измерительные поверхности губок для наружных и внутренних измерений могут быть оснащены твердым сплавом;
- ШЦ-Ш - с отсчетом по нониусу, оснащены губками для наружных и внутренних измерений с плоскими и цилиндрическими измерительными поверхностями, без глубиномера;
- ШТ ЦК-I - с отсчетом по круговой шкале, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером;
- ШЦЦ-I - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером;
- ШЦЦ-II - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими, цилиндрическими и кромочными измерительными поверхностями, без глубиномера;
- ШЦЦ-Ш - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и цилиндрическими измерительными поверхностями, без глубиномера.
Штангенциркули моделей ШЦ-I, ШЦ-II, ШТ Ц-III состоят из штанги, рамки, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии).
Штангенциркули модели ШТЦК-I состоят из штанги, рамки с круговой шкалой, зажимающего элемента, приводного ролика (при его наличии), глубиномера и губок (с плоскими, кромочными измерительными поверхностями для наружных и внутренних измерений).
Штангенциркули моделей ШЦЦ-I, ШЦЦ-II, ШТ ЦТ Ц-III состоят из штанги, рамки с цифровым отчетным устройством, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии). На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркулей осуществляется от встроенного источника питания.
Оцифровка шкалы на штанге штангенциркулей начинается с нулевой отметки.
Товарный знак
CHLAN
ЛГ или
наносится на паспорт
штангенциркулей типографским методом, на нерабочую поверхность штанги штангенциркуля или на циферблат круговой шкалы лазерной маркировкой или краской.
Заводской номер штангенциркуля в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую или оборотную сторону штанги штангенциркуля лазерной маркировкой, в местах, указанных на рисунке 20.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенциркулей указан на рисунках 1 - 19.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.

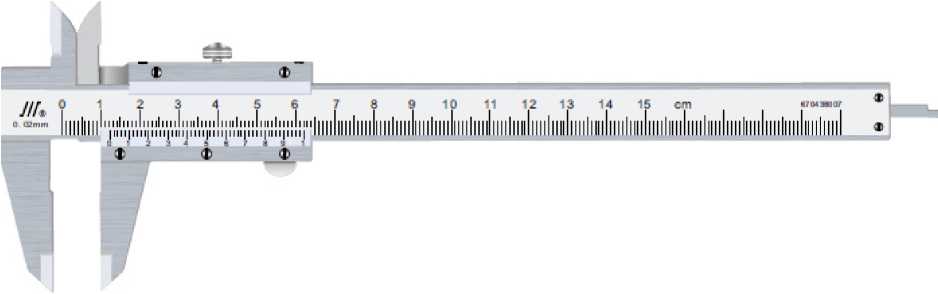

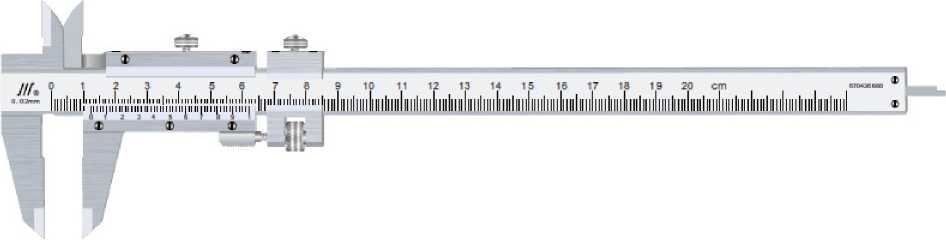

Рисунок 2 - Общий вид штангенциркулей модели ШЦ-I
а I а

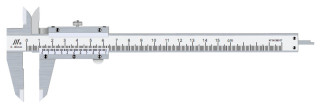

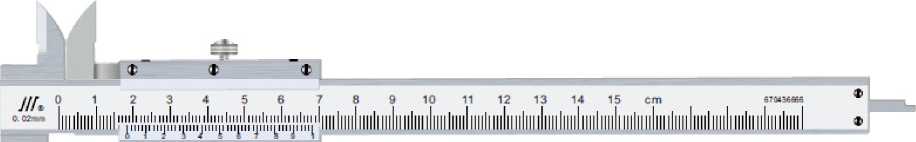

Рисунок 3 - Общий вид штангенциркулей модели ШЦ-I

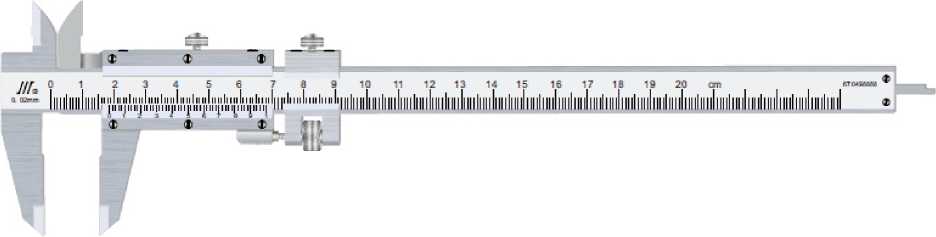

Рисунок 4 - Общий вид штангенциркулей модели ШЦ-I

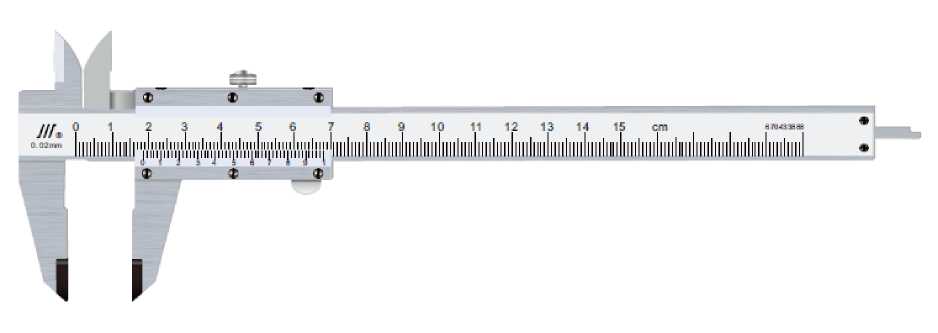

Рисунок 5 - Общий вид штангенциркулей модели ШЦ-I

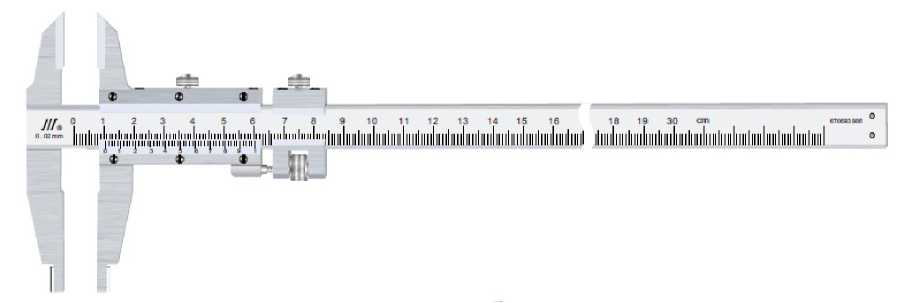

Рисунок 6 - Общий вид штангенциркулей модели ШЦ-П
51231 «аге
Рисунок 7 - Общий вид штангенциркулей модели ШЦ-Ш

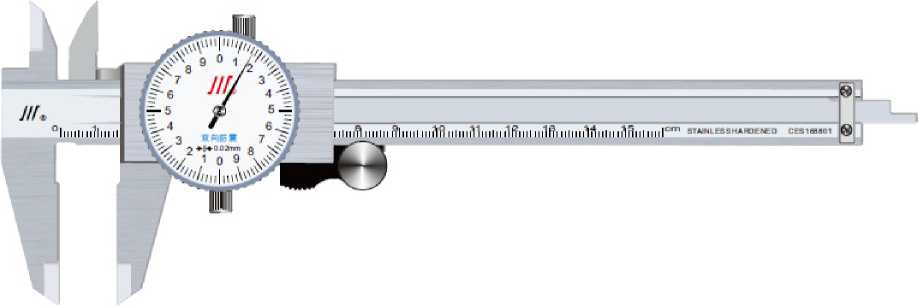

Рисунок 8 - Общий вид штангенциркулей модели ШЦК-I

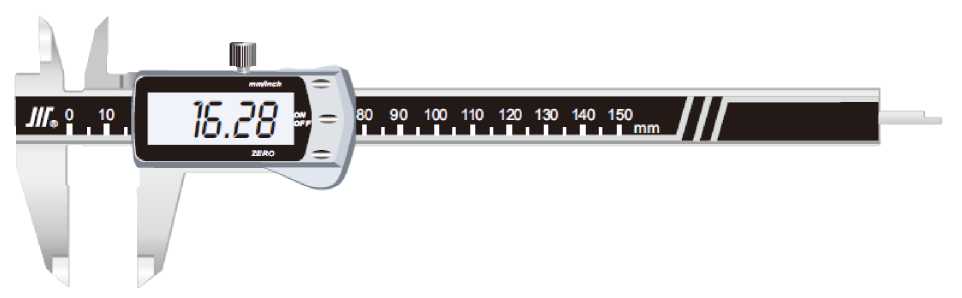

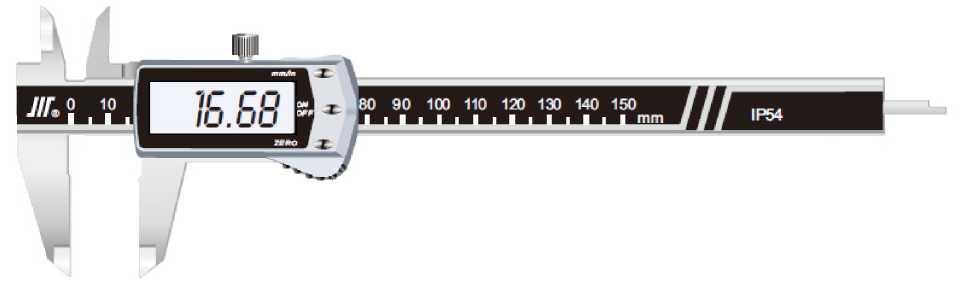

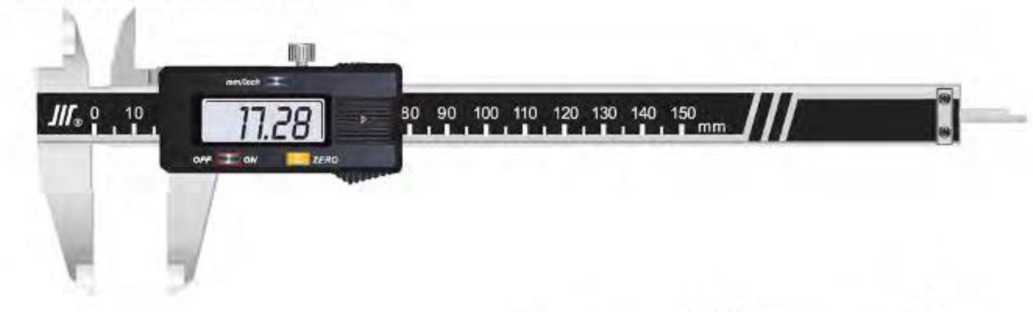

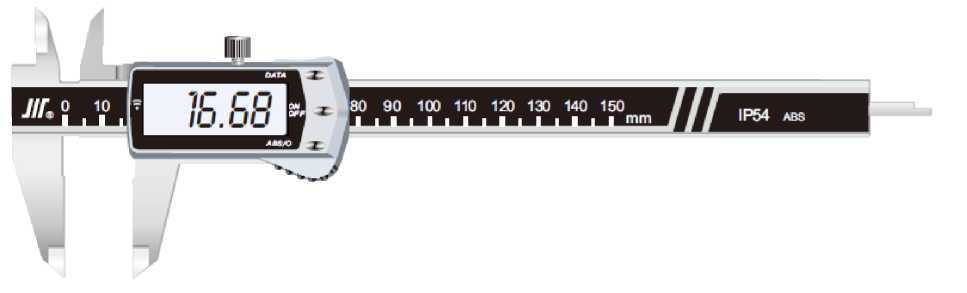

Рисунок 10 - Общий вид штангенциркулей модели ШЦЦ-I
Рисунок 11 - Общий вид штангенциркулей модели ШЦЦ-I

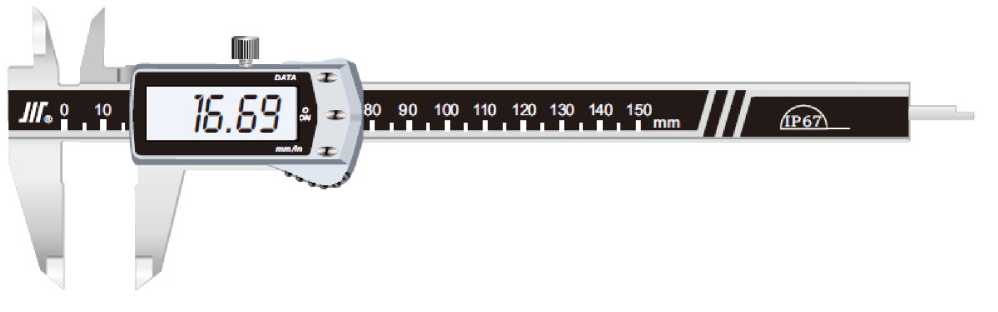

Рисунок 12 - Общий вид штангенциркулей модели ШЦЦ-I
Рисунок 14 - Общий вид штангенциркулей модели ШЦЦ-I

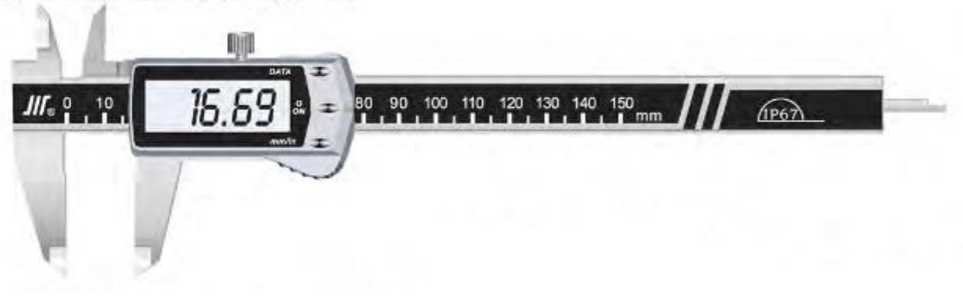

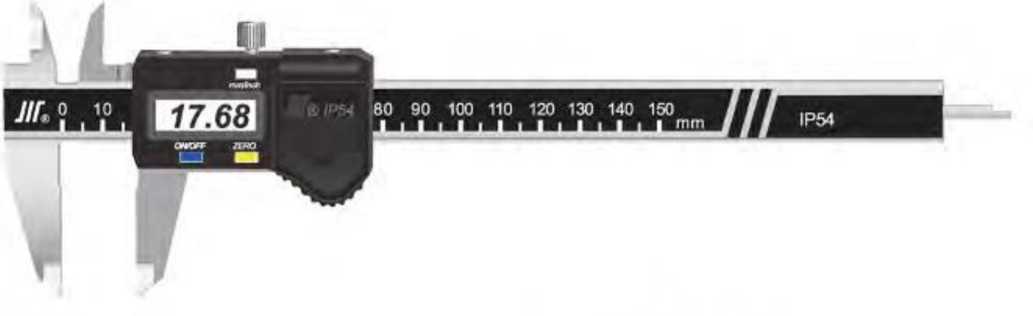

Рисунок 15 - Общий вид штангенциркулей модели ШЦЦ-I

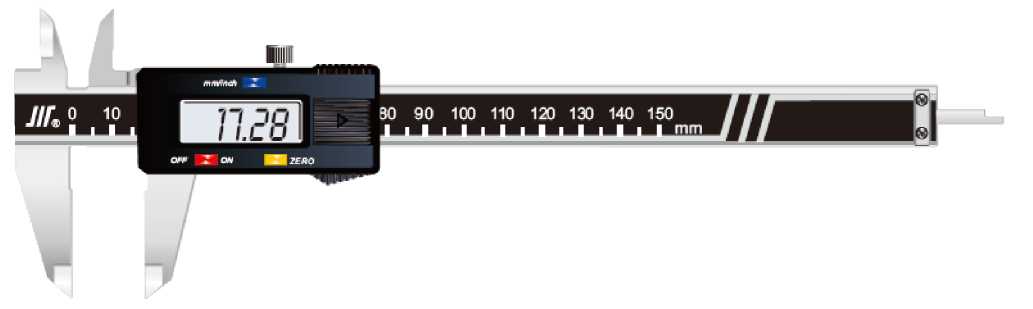

Рисунок 16 - Общий вид штангенциркулей модели ШЦЦ-I

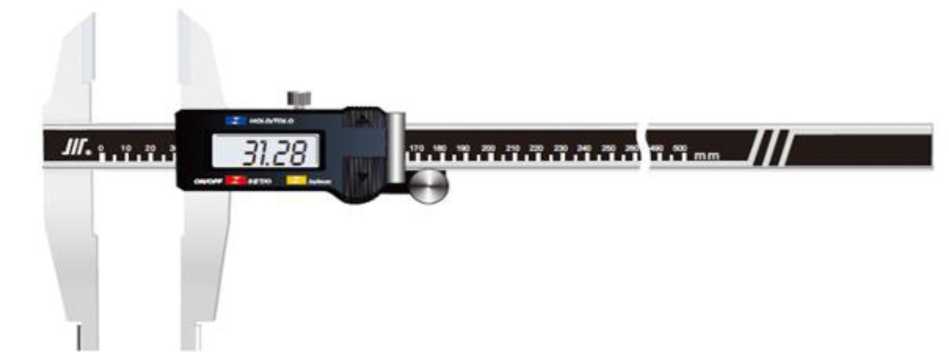

Рисунок 17 - Общий вид штангенциркулей модели ТТТТЦЦ-П

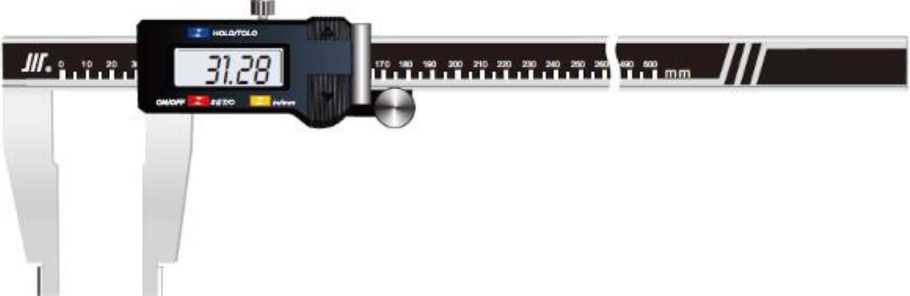

Рисунок 18 - Общий вид штангенциркулей модели ШЦЦ-Ш

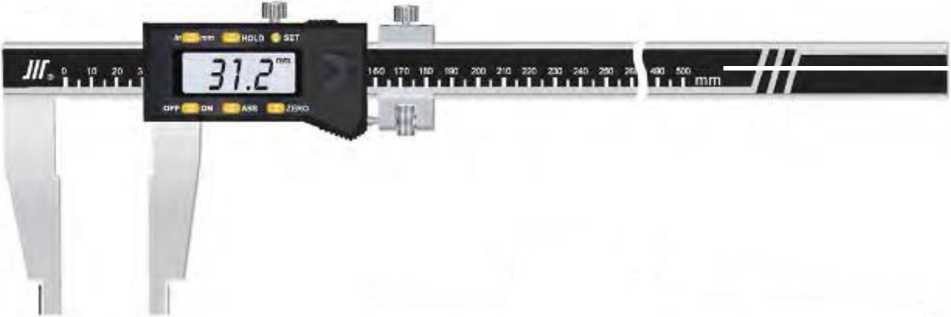

Рисунок 19 - Общий вид штангенциркулей модели ШЦЦ-Ш
Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Модель | Диапазон измерений наружных размеров, мм | Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм | Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
| 1 | 2 | 3 | 4 |
| ШЦ-I | от 0 до 100 | 0,02 | - |
| от 0 до 100 | 0,05 | - | |
| от 0 до 100 | 0,1 | - | |
| от 0 до 125 | 0,02 | - | |
| от 0 до 125 | 0,05 | - | |
| от 0 до 125 | 0,1 | - | |
| от 0 до 150 | 0,02 | - | |
| от 0 до 150 | 0,05 | - | |
| от 0 до 150 | 0,1 | - | |
| от 0 до 160 | 0,02 | - | |
| от 0 до 160 | 0,05 | - | |
| от 0 до 160 | 0,1 | - | |
| от 0 до 200 | 0,02 | - | |
| от 0 до 200 | 0,05 | - | |
| от 0 до 200 | 0,1 | - | |
| от 0 до 250 | 0,02 | - | |
| от 0 до 250 | 0,05 | - | |
| от 0 до 250 | 0,1 | - | |
| от 0 до 300 | 0,02 | - | |
| от 0 до 300 | 0,05 | - | |
| от 0 до 300 | 0,1 | - | |
| ШЦ-II | от 0 до 160 | 0,02 | 10 |
| от 0 до 160 | 0,05 | 10 | |
| от 0 до 160 | 0,1 | 10 | |
| от 0 до 200 | 0,02 | 10 | |
| от 0 до 200 | 0,05 | 10 | |
| от 0 до 200 | 0,1 | 10 | |
| от 0 до 250 | 0,02 | 10 | |
| от 0 до 250 | 0,05 | 10 | |
| от 0 до 250 | 0,1 | 10 | |
| от 0 до 300 | 0,02 | 10 | |
| от 0 до 300 | 0,05 | 10 | |
| от 0 до 300 | 0,1 | 10 | |
| от 0 до 400 | 0,02 | 10; 20 | |
| от 0 до 400 | 0,05 | 10; 20 | |
| от 0 до 400 | 0,1 | 10; 20 | |
| от 0 до 500 | 0,02 | 10; 20 | |
| от 0 до 500 | 0,05 | 10; 20 | |
| от 0 до 500 | 0,1 | 10; 20 |
| 1 | 2 | 3 | 4 |
| ШЦ-II | от 0 до 600 | 0,02 | 10; 20 |
| от 0 до 600 | 0,05 | 10; 20 | |
| от 0 до 600 | 0,1 | 10; 20 | |
| от 0 до 630 | 0,02 | 10; 20 | |
| от 0 до 630 | 0,05 | 10; 20 | |
| от 0 до 630 | 0,1 | 10; 20 | |
| от 0 до 800 | 0,02 | 20 | |
| от 0 до 800 | 0,05 | 20 | |
| от 0 до 800 | 0,1 | 20 | |
| от 0 до 1000 | 0,02 | 20 | |
| от 0 до 1000 | 0,05 | 20 | |
| от 0 до 1000 | 0,1 | 20 | |
| от 0 до 1500 | 0,02 | 20 | |
| от 0 до 1500 | 0,05 | 20 | |
| от 0 до 1500 | 0,1 | 20 | |
| от 0 до 1600 | 0,02 | 20 | |
| от 0 до 1600 | 0,05 | 20 | |
| от 0 до 1600 | 0,1 | 20 | |
| от 0 до 2000 | 0,02 | 20 | |
| от 0 до 2000 | 0,05 | 20 | |
| от 0 до 2000 | 0,1 | 20 | |
| ШЦ-Ш | от 0 до 160 | 0,02 | 10 |
| от 0 до 160 | 0,05 | 10 | |
| от 0 до 160 | 0,1 | 10 | |
| от 0 до 200 | 0,02 | 10 | |
| от 0 до 200 | 0,05 | 10 | |
| от 0 до 200 | 0,1 | 10 | |
| от 0 до 250 | 0,02 | 10 | |
| от 0 до 250 | 0,05 | 10 | |
| от 0 до 250 | 0,1 | 10 | |
| от 0 до 300 | 0,02 | 10 | |
| от 0 до 300 | 0,05 | 10 | |
| от 0 до 300 | 0,1 | 10 | |
| от 0 до 400 | 0,02 | 10; 20 | |
| от 0 до 400 | 0,05 | 10; 20 | |
| от 0 до 400 | 0,1 | 10; 20 | |
| от 0 до 500 | 0,02 | 10; 20 | |
| от 0 до 500 | 0,05 | 10; 20 | |
| от 0 до 500 | 0,1 | 10; 20 | |
| от 0 до 600 | 0,02 | 10; 20 | |
| от 0 до 600 | 0,05 | 10; 20 | |
| от 0 до 600 | 0,1 | 10; 20 | |
| от 0 до 630 | 0,02 | 10; 20 | |
| от 0 до 630 | 0,05 | 10; 20 | |
| от 0 до 630 | 0,1 | 10; 20 |
| 1 | 2 | 3 | 4 |
| ШЦ-Ш | от 0 до 800 | 0,02 | 20 |
| от 0 до 800 | 0,05 | 20 | |
| от 0 до 800 | 0,1 | 20 | |
| от 0 до 1000 | 0,02 | 20 | |
| от 0 до 1000 | 0,05 | 20 | |
| от 0 до 1000 | 0,1 | 20 | |
| от 0 до 1250 | 0,02 | 20 | |
| от 0 до 1250 | 0,05 | 20 | |
| от 0 до 1250 | 0,1 | 20 | |
| от 0 до 1500 | 0,02 | 20 | |
| от 0 до 1500 | 0,05 | 20 | |
| от 0 до 1500 | 0,1 | 20 | |
| от 0 до 1600 | 0,02 | 20 | |
| от 0 до 1600 | 0,05 | 20 | |
| от 0 до 1600 | 0,1 | 20 | |
| от 0 до 2000 | 0,02 | 20 | |
| от 0 до 2000 | 0,05 | 20 | |
| от 0 до 2000 | 0,1 | 20 | |
| от 0 до 2500 | 0,02 | 20 | |
| от 0 до 2500 | 0,05 | 20 | |
| от 0 до 2500 | 0,1 | 20 | |
| от 0 до 3000 | 0,02 | 20 | |
| от 0 до 3000 | 0,05 | 20 | |
| от 0 до 3000 | 0,1 | 20 | |
| от 0 до 3500 | 0,02 | 20 | |
| от 0 до 3500 | 0,05 | 20 | |
| от 0 до 3500 | 0,1 | 20 | |
| от 0 до 4000 | 0,02 | 20 | |
| от 0 до 4000 | 0,05 | 20 | |
| от 0 до 4000 | 0,1 | 20 | |
| от 0 до 5000 | 0,02 | 20 | |
| от 0 до 5000 | 0,05 | 20 | |
| от 0 до 5000 | 0,1 | 20 | |
| ШЦК-I | от 0 до 125 | 0,01 | - |
| от 0 до 125 | 0,02 | - | |
| от 0 до 150 | 0,01 | - | |
| от 0 до 150 | 0,02 | - | |
| от 0 до 200 | 0,01 | - | |
| от 0 до 200 | 0,02 | - | |
| от 0 до 250 | 0,01 | - | |
| от 0 до 250 | 0,02 | - | |
| от 0 до 300 | 0,01 | - | |
| от 0 до 300 | 0,02 | - |
| 1 | 2 | 3 | 4 |
| ШЦЦ-I | от 0 до 100 | 0,01 | - |
| от 0 до 125 | 0,01 | - | |
| от 0 до 150 | 0,01 | - | |
| от 0 до 160 | 0,01 | - | |
| от 0 до 200 | 0,01 | - | |
| от 0 до 250 | 0,01 | - | |
| от 0 до 300 | 0,01 | - | |
| ШЦЦ-II | от 0 до 150 | 0,01 | 10 |
| от 0 до 160 | 0,01 | 10 | |
| от 0 до 200 | 0,01 | 10 | |
| от 0 до 250 | 0,01 | 10 | |
| от 0 до 300 | 0,01 | 10 | |
| от 0 до 400 | 0,01 | 10; 20 | |
| от 0 до 500 | 0,01 | 10; 20 | |
| от 0 до 600 | 0,01 | 10; 20 | |
| от 0 до 630 | 0,01 | 10; 20 | |
| от 0 до 800 | 0,01 | 20 | |
| от 0 до 1000 | 0,01 | 20 | |
| от 0 до 1250 | 0,01 | 20 | |
| от 0 до 1500 | 0,01 | 20 | |
| от 0 до 1600 | 0,01 | 20 | |
| от 0 до 2000 | 0,01 | 20 | |
| от 0 до 2500 | 0,01 | 20 | |
| от 0 до 3000 | 0,01 | 20 | |
| ШЦЦ-Ш | от 0 до 150 | 0,01 | 10 |
| от 0 до 160 | 0,01 | 10 | |
| от 0 до 200 | 0,01 | 10 | |
| от 0 до 250 | 0,01 | 10 | |
| от 0 до 300 | 0,01 | 10 | |
| от 0 до 400 | 0,01 | 10; 20 | |
| от 0 до 500 | 0,01 | 10; 20 | |
| от 0 до 600 | 0,01 | 10; 20 | |
| от 0 до 630 | 0,01 | 10; 20 | |
| от 0 до 800 | 0,01 | 20 | |
| от 0 до 1000 | 0,01 | 20 | |
| от 0 до 1250 | 0,01 | 20 | |
| от 0 до 1500 | 0,01 | 20 | |
| от 0 до 1600 | 0,01 | 20 | |
| от 0 до 2000 | 0,01 | 20 | |
| от 0 до 2500 | 0,01 | 20 | |
| от 0 до 3000 | 0,01 | 20 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений наружных размеров
| Диапазон измерений, мм | L *, мм, не более | Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм | |||||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||||
| 0,02 | 0,05 | 0,1 | 0,01 | 0,02 | 0,01 | ||
| от 0 до 100 | 30 | ±0,03 | ±0,05 | ±0,10 | - | - | ±0,02 |
| от 0 до 125 | 40 | ±0,03 | ±0,05 | ±0,10 | ±0,02 | ±0,03 | ±0,02 |
| от 0 до 150 | 40 | ±0,03 | ±0,05 | ±0,10 | ±0,02 | ±0,03 | ±0,03 |
| от 0 до 160 | 40 | ±0,03 | ±0,05 | ±0,10 | - | - | ±0,03 |
| от 0 до 200 | 60 | ±0,03 | ±0,05 | ±0,10 | ±0,02 | ±0,03 | ±0,03 |
| от 0 до 250 | 60 | ±0,03 | ±0,06 | ±0,10 | ±0,04 | ±0,04 | ±0,04 |
| от 0 до 300 | 60 | ±0,04 | ±0,06 | ±0,10 | ±0,04 | ±0,04 | ±0,04 |
| от 0 до 400 | 100 | ±0,04 | ±0,06 | ±0,10 | - | - | ±0,04 |
| от 0 до 500 | 100 | ±0,05 | ±0,10 | ±0,15 | - | - | ±0,05 |
| от 0 до 600 | 100 | ±0,05 | ±0,10 | ±0,15 | - | - | ±0,05 |
| от 0 до 630 | 100 | ±0,05 | ±0,10 | ±0,15 | - | - | ±0,05 |
| от 0 до 800 | 125 | ±0,06 | ±0,10 | ±0,15 | - | - | ±0,06 |
| от 0 до 1000 | 125 | ±0,07 | ±0,12 | ±0,15 | - | - | ±0,07 |
| от 0 до 1250 | 125 | ±0,10 | ±0,15 | ±0,20 | - | - | ±0,10 |
| от 0 до 1500 | 200 | ±0,11 | ±0,17 | ±0,20 | - | - | ±0,11 |
| от 0 до 1600 | 200 | ±0,12 | ±0,18 | ±0,20 | - | - | ±0,12 |
| от 0 до 2000 | 200 | ±0,14 | ±0,22 | ±0,25 | - | - | ±0,14 |
| от 0 до 2500 | 300 | ±0,22 | ±0,25 | ±0,30 | - | - | ±0,22 |
| от 0 до 3000 | 300 | ±0,26 | ±0,30 | ±0,35 | - | - | ±0,26 |
| от 0 до 3500 | 300 | ±0,30 | ±0,35 | ±0,40 | - | - | - |
| от 0 до 4000 | 300 | ±0,34 | ±0,40 | ±0,45 | - | - | - |
| от 0 до 5000 | 300 | ±0,42 | ±0,50 | ±0,55 | - | - | - |
L - Длина губок с плоскими измерительными поверхностями для измерений наружных размеров
Таблица 3 - Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, для штангенциркулей моделей ТТТЦ-I, ШТ ЦК-I, ТТТТ ЦТ Ц-I
| Пределы допускаемой абсолютной погрешности при измерении глубины, мм | |||||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||
| 0,02 | 0,05 | 0,1 | 0,01 | 0,02 | 0,01 |
| ±0,05 | ±0,07 | ±0,10 | ±0,03 | ±0,05 | ±0,04 |
Таблица 4 - Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров и отклонение их от параллельности для штангенциркулей моделей ШЦ-П, ШЦ-Ш, ШТЦТЦ-П, ТТТЦЦ-Ш
| Отклонение размера, сдвинутых до соприкосновения губок, мм | Отклонение от параллельности, мм, не более | ||||||
| при значении отсчета по нониусу, мм | с шагом дискретности цифрового отсчетного устройства, мм | при значении отсчета по нониусу, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||||
| 0,02 | 0,05 | 0,1 | 0,01 | 0,02 | 0,05 | 0,1 | 0,01 |
| ±0,02 | ±0,03 | ±0,03 | ±0,02 | 0,02 | 0,03 | 0,03 | 0,02 |
Таблица 5 - Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей моделей ШЦ-I, ШЦК-I, ШЦЦ-I, установленных на
размер 10 мм
| Расстояние между кромочными измерительными поверхностями губок, мм | |||||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||
| 0,02 | 0,05 | 0,1 | 0,01 | 0,02 | 0,01 |
| 1 п+007 1и-о.оз | 1 п+007 1и-0.03 | 1 п+007 1и-0.03 | 1 п+007 1и-0.[}3 | 1 п+007 1и-ООЗ | 1 п+007 1и-0.03 |
Таблица 6 - Отклонение от параллельности кромочных измерительных поверхностей губок для внутренних измерений штангенциркулей моделей ШЦ-I, ШЦК-I, ШЦЦ-I, установленных на размер 10 мм
| Отклонение от параллельности, мм, не более | |||||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||
| 0,02 | 0,05 | 0,1 | 0,01 | 0,02 | 0,01 |
| 0,03 | 0,04 | 0,04 | 0,03 | 0,03 | 0,03 |
Таблица 7 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Допуск плоскостности и прямолинейности измерительных поверхностей губок на каждые 100 мм длины, мм | 0,01 |
| Допуск прямолинейности торца штанги штангенциркулей моделей ШЦ-I, ШЦК-I, ШЦЦ-I, мм | 0,01 |
| Допуск параллельности измерительных поверхностей губок для наружных измерений на каждые 100 мм длины, мм: - при значении отсчета по нониусу, цене деления круговой шкалы и шаге дискретности не более 0,05 мм; - при значении отсчета по нониусу 0,1 мм | 0,03 0,05 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
Таблица 8 - Габаритные размеры и масса
| Диапазон измерений, мм | Габаритные размеры (Д х Ш х В), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 |
| от 0 до 100 | 170х60х18 | 0,1 |
| от 0 до 125 | 220x80x20 | 0,2 |
| от 0 до 150 | 245x90x20 | 0,2 |
| от 0 до 160 | 245x90x20 | 0,3 |
| от 0 до 200 | 350x110x20 | 0,3 |
| от 0 до 250 | 400x130x25 | 0,5 |
| от 0 до 300 | 425x145x25 | 0,6 |
| от 0 до 400 | 600x190x30 | 1,6 |
| от 0 до 500 | 680x350x30 | 1,8 |
| от 0 до 600 | 810x250x30 | 1,9 |
| от 0 до 630 | 810x250x30 | 2,0 |
| от 0 до 800 | 1100x355x40 | 3,5 |
| от 0 до 1000 | 1350x355x40 | 3,9 |
| от 0 до 1250 | 1500x370x40 | 4,2 |
| от 0 до 1500 | 1800x450x40 | 5,9 |
| от 0 до 1600 | 2000x485x40 | 6,8 |
| от 0 до 2000 | 2450x485x60 | 11,0 |
| от 0 до 2500 | 3000x750x60 | 18,0 |
| от 0 до 3000 | 3600x900x70 | 20,0 |
| от 0 до 3500 | 4300x1050x70 | 22,0 |
| от 0 до 4000 | 4900x1200x80 | 27,0 |
| от 0 до 5000 | 6200x1500x80 | 30,0 |
наносится на титульный лист паспорта типографским методом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Штангенциркуль | - | 1 шт. |
| Элемент питания для штангенциркулей моделей ШЦЦ-I, ШЦЦ-II, ШЦЦ-Ш | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт для моделей: - ШЦ-I, ШЦ-II, ШЦ-Ш - ШТ ЦК-I - ШЦЦ-I, ШЦЦ-II, ШЦЦ-Ш | ШЦ.00.001 ПС ШТЦК.00.001 ПС ШЦЦ.00.001 ПС | 1 экз. |
приведены в разделе 5 «Устройство и принцип работы» паспорта штангенциркулей.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
Стандарт предприятия CHENGDU NEW CHENGLIANG TOOLS CO
«Штангенциркули».
