| Номер в госреестре | 94487-25 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | BH |
| Изготовитель | Hangzhou BH Electric Apparatus Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 29.01.2030 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ВН (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичной обмоток. Трансформаторы являются однофазными, сухими.
Трансформаторы выпускаются в исполнении BH-JDG-0,5 с номинальным напряжением первичной обмотки 400/^3 В или 690/V3 В.
Серийный номер наносится на маркировочную наклейку трансформаторов типографским методом в виде цифрового кода.

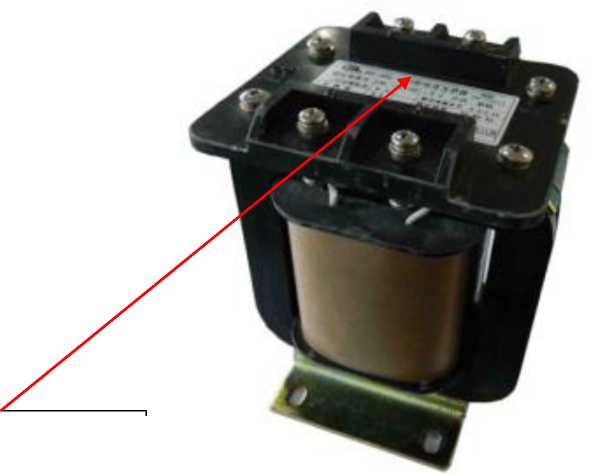

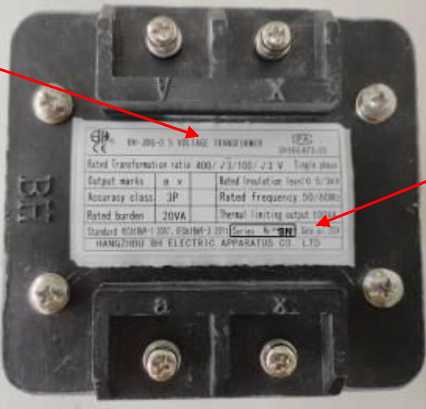

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальное напряжение первичной обмотки, В | 400/\3; 690/^3 |
| Номинальное напряжение вторичной обмотки, В | от 100/^3 до 110/^3 |
| Класс точности вторичной обмотки по ГОСТ 1983-2015 | 3P |
| Номинальная мощность вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | 20 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 123x100x155 |
| Масса, кг, не более | 4,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °C, % | от -25 до +40 до 90 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 80000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку трансформатора любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | ВН | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Методы измерений» документа «Трансформаторы напряжения BH. Руководство по эксплуатации».
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
«Трансформаторы напряжения ВН. Стандарт предприятия».
