| Номер в госреестре | 94490-25 |
| Наименование СИ | Масс-спектрометры с индуктивно связанной плазмой |
| Обозначение типа СИ | EXPEC PlaAr MS |
| Изготовитель | "Hangzhou EXPEC Technology Co., Ltd.", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 29.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры с индуктивно связанной плазмой EXPEC PlaAr MS (далее - масс-спектрометры) предназначены для измерений содержания элементов и их изотопов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии.
Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в индуктивно связанной плазме.
Конструктивно масс-спектрометры представляют собой настольные приборы, состоящие из системы ввода пробы (перистальтического насоса, распылителя, распылительной камеры, плазменной горелки), источника ионов (блока пламзменной горелки), вакуумной системы, системы ионной оптики, реакционно-соударительной ячейки, масс-анализаторов и детектора.
Управление масс-спектрометрами осуществляется с помощью внешнего персонального компьютера с предустановленным программным обеспечением.
Масс-спектрометры выпускаются в следующих модификациях: EXPEC PlaAr MS и EXPEC PlaAr MS TQ, которые отличаются между собой расположением плазменной горелки и числом масс-анализаторов. Плазменная горелка в масс-спектрометрах EXPEC PlaAr MS расположена горизонтально, в EXPEC PlaAr MS TQ - вертикально. Модификация EXPEC PlaAr MS имеет один квадрупольный масс-анализатор, модификация EXPEC PlaAr MS TQ имеет два квадрупольных масс-анализатора.
Серийные номера масс-спектрометров в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносятся на заднюю или боковую панель корпуса масс-спектрометров в виде информационной таблички (шильда) с нанесением информации гравированием или типографским способом.
Пломбирование масс-спектрометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид масс-спектрометров представлен на рисунках 1 и 2. Общий вид информационной таблички (шильда) представлен на рисунке 3.

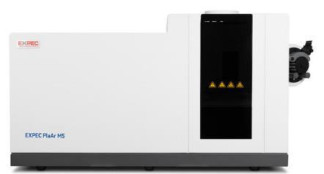

Рисунок 1 - Общий вид масс-спектрометров модификации EXPEC PlaAr MS
Рисунок 2 - Общий вид масс-спектрометров модификации EXPEC PlaAr MS TQ
Рисунок 3 - Общий вид информационной таблички (шильда) с серийным номером
место нанесения серийного номера
Программное обеспечение (ПО), входящее в состав масс-спектрометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик масс-спектрометров.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ElementMass |
| Номер версии (идентификационный номер ПО), не ниже | 3.0.0.3* |
| Цифровой идентификатор ПО | _ |
| *После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы | |
Таблица 2 - Метрологические характеристики масс-спектрометров
| Наименование характеристики | Значение | |
| EXPEC PlaAr MS | EXPEC PlaAr MS TQ | |
| Диапазон масс, а.е.м. | от 2 до 260 включ. | от 2 до 290 включ. |
| Разрешающая способность на уровне 10 % высоты пика, а.е.м., не более | 0,8 | |
| Чувствительность, (имп/с)/(мг/дм3), не менее - 7Li - 59Со - 115In - 138Ba - 209Bi | 20406 80406 200406 90406 100-106 | |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % | 2 | |
| Уровень фонового сигнала, имп/с, на массе 5 а.е.м., не более | 4 | |
Таблица 3 - Технические характеристики масс-спектрометров
| Наименование характеристики | Значение | |
| EXPEC PlaAr MS | EXPEC PlaAr MS TQ | |
| Габаритные размеры, мм, не более | ||
| - высота | 559 | 700 |
| - ширина | 602 | 1200 |
| - длина | 980 | 680 |
| Масса, кг, не более | 190 | 300 |
| Электропитание: | ||
| - напряжение питания переменного тока, В | 220±22 | |
| - частота переменного тока, Гц | 50±1 | |
| - потребляемая мощность, Вт, не более | 3500 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +10 до +30 | |
| - относительная влажность, % | от 20 до 80 | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Масс-спектрометр с индуктивно связанной плазмой в составе: - масс-спектрометр - форвакуумный насос - замкнутая система охлаждения - персональный компьютер - автосамплер - система автоматической подачи внутреннего стандарта - система ввода растворов, содержащих плавиковую кислоту - система ввода органических растворов - система ввода высокосолевых растворов - система лазерной абляции - система автоматического ионного обмена - ВЭЖХ-система - система быстрого дозирования проб - система автоматического разбавления | EXPEC PlaAr MS или EXPEC PlaAr MS TQ EXPEC PlaAr MS или EXPEC PlaAr MS TQ ------------- | 1 шт. 1 шт. 1 шт. 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) |
| Программное обеспечение | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы «Hangzhou EXPEC Technology Co., Ltd.», Китай.
