| Номер в госреестре | 94493-25 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | АльфаМаг |
| Изготовитель | Общество с ограниченной ответственностью "Альфаметрикс" (OOO "Альфаметрикс"), г. Уфа |
| Год регистрации | 2025 |
| Срок свидетельства | 29.01.2030 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные АльфаМаг (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей, пульп и суспензий с проводимостью более 5 мкСм/см.
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя.
Первичный преобразователь расхода представляет собой" участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
Вторичный преобразователь обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от первичного преобразователя расхода и, в зависимости от исполнения, формирует токовый, частотно-импульсный и цифровые выходные сигналы, несущие информацию об измеренном расходе и/или объеме. Вторичный преобразователь может быть оснащен дисплеем, который обеспечивает индикацию результатов измерений, и кнопками, при помощи которых можно осуществлять конфигурирование расходомера.
Расходомеры изготавливаются в интегральном исполнении, когда первичный и вторичный преобразователи механически жестко связаны, или в разнесенном исполнении, когда первичный и вторичный преобразователи разнесены на некоторое расстояние и соединены сигнальным кабелем.
Расходомеры выпускаются в двух модификациях АльфаМаг-А и АльфаМаг-Б, отличающиеся используемым вторичным преобразователем. Возможны различные варианты присоединения к процессу: фланцевое, бесфланцевое типа «сэндвич», tri-clamp
Расходомеры имеют общепромышленное или взрывозащищенное исполнения.
Внешний вид расходомеров представлен на рисунке 1.

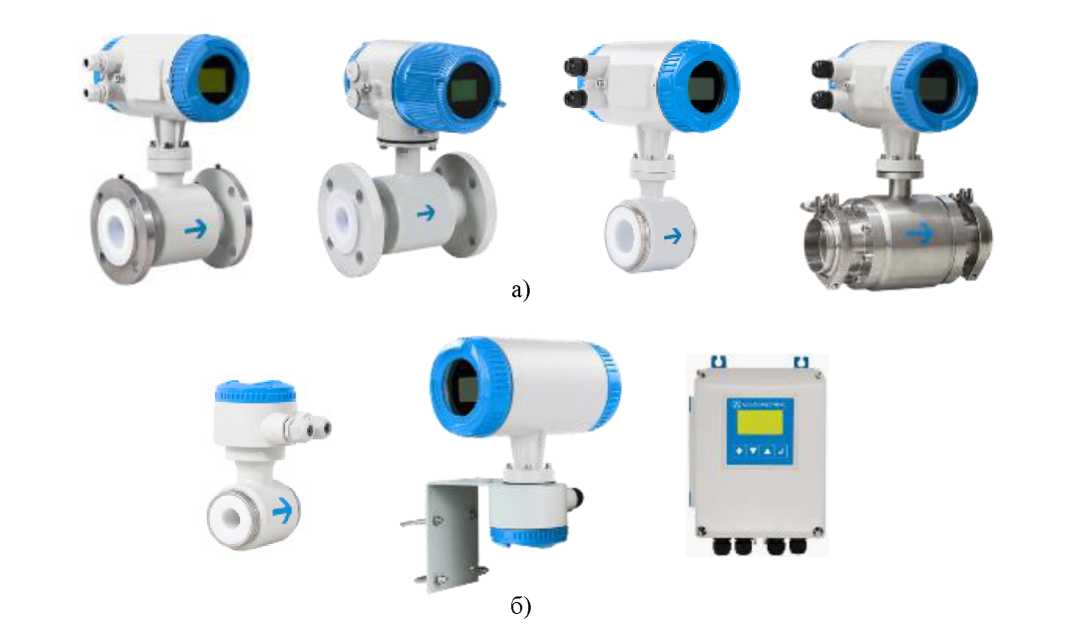

Рисунок 1 - Общий вид расходомеров электромагнитных АльфаМаг: а) интегральное исполнение;
б) разнесенное исполнение
Знак утверждения типа и заводской номер расходомера в буквенно-цифровом формате наносятся при помощи лазерной гравировки на маркировочную табличку, в соответствии с рисунком 2, закрепляемую на вторичном преобразователе. Нанесение знака поверки на расходомеры не предусмотрено.

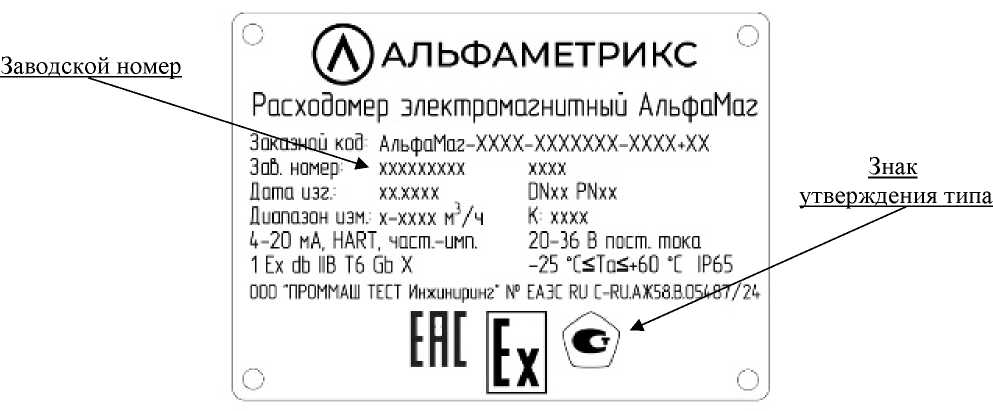

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа на маркировочную табличку
В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования передней и задней крышек вторичного преобразователя при помощи наклеек, указанные на рисунке.
Места пломбирования от несанкционированного доступа

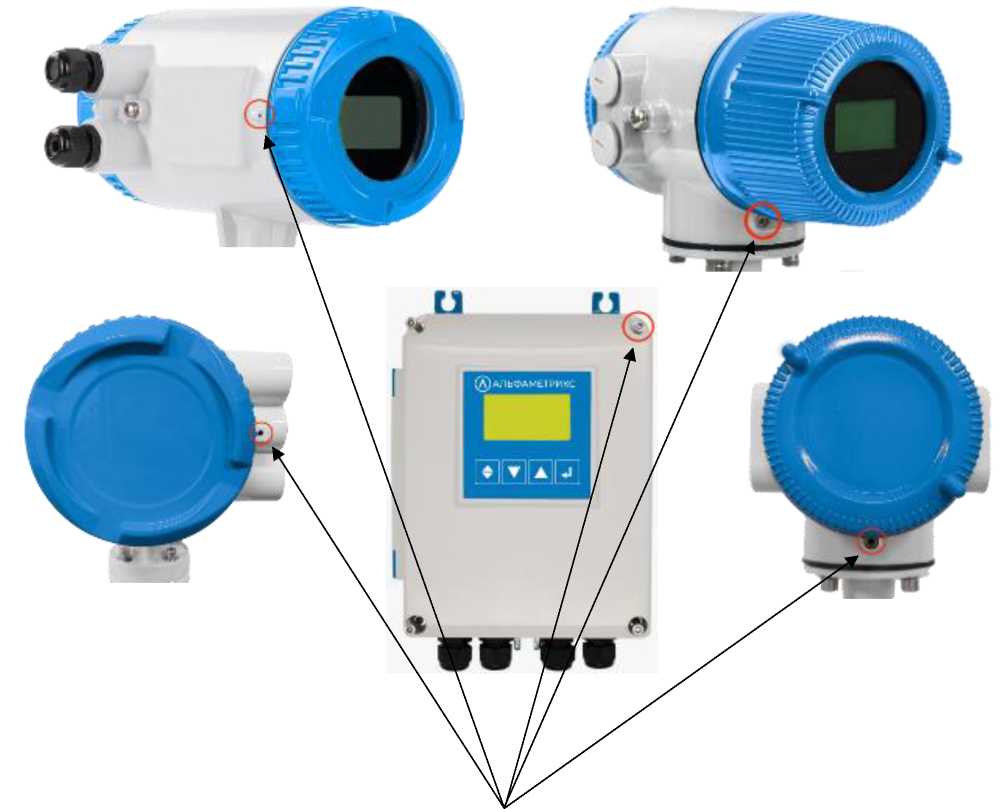

Рисунок 3 - Схема пломбировки от несанкционированного доступа расходомеров электромагнитных АльфаМаг
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой или токовый сигналы.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без введения пароля.
Идентификационные данные ПО расходомеров приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| АльфаМаг-А | АльфаМаг-Б | |
| Наименование ПО | MAG | MBP |
| Номер версии (идентификационный номер) ПО | Vx.x | NCx.x |
| Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 2 - Метрологические характеристики________________________________________
| Наименование характеристики | Значение |
| АльфаМаг-А АльфаМаг-Б | |
| Диаметры номинальные, DN | от 3 до 1000 |
| Диапазон измерения объемного расхода, м3/ч1) | от 0,003 до 34000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании частотно-импульсного или цифрового выхода, %: - при скорости потока 0,5< v < 12 м/с - при скорости потока v < 0,5 м/с | ±0,5; ±0,22) ±0,25/ v; |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании токового выхода, %: - при скорости потока 0,5< v < 12 м/с - при скорости потока v < 0,5 м/с | ±0,65; ±0,352) ±0,45/ v; |
| 1) в зависимости от исполнения 2) при специальной калибровке в динамическом диапазоне 1:10 v - скорость потока, м/с, рассчитывается по формуле: v = Q/ (0,0009-%-(DN)2) где: DN номинальный диаметр, мм; п = 3,14. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Давление измеряемой среды, МПа, не более1) | 10 |
| Температура окружающей среды при эксплуатации вторичного преобразователя, °С | от -25 до +60 |
| Температура окружающей среды при эксплуатации первичного преобразователя, °С | от -20 до +60 |
| Условия эксплуатации: - влажность окружающей среды, %, не более - атмосферное давление, кПа | 95 от 84 до 106,7 |
| Температура измеряемой среды, °С1) | от -20 до +160 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Параметры электрического питания1): - напряжение постоянного тока, В - напряжение переменного тока, В | от 20 до 36 от 85 до 250 |
| Потребляемая мощность, не более1): - переменного тока, Вт - постоянного тока, В^А | 20 20 |
| Выходные сигналы вторичного преобразователя1): - частотно-импульсный, Гц - токовый, мА - цифровые | от 1 до 5000 от 4 до 20 RS-485 (Modbus RTU), HART, Profibus РА, Profibus DP |
| Степень защиты от внешних воздействий по ГОСТ 14254-20151) | IP65, IP65/IP68 |
| Маркировка взрывозащиты2) | 1Ex db IIB T6...T3 Gb X |
| 1) в зависимости от исполнения 2) относится к взрывозащищенному исполнению расходомеров | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет | 20 |
| Срок средней наработки на отказ, ч, не менее | 150000 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку расходомера методом лазерной гравировки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный | АльфаМаг | 1 шт. |
| Руководство по эксплуатации | ЮНСВ.002.А.001.РЭ | 1 экз. |
| Паспорт | ЮНСВ.002.А.001.ПС | 1 экз. |
приведены в п. 2.3 руководства по эксплуатации ЮНСВ.002.А.001.РЭ.
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.52-002-04709994-2024 «Расходомеры электромагнитные АльфаМаг. Технические условия»
