| Номер в госреестре | 94503-25 |
| Наименование СИ | Дозиметры универсальные |
| Обозначение типа СИ | UNIDOS Tango |
| Изготовитель | PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH (PTW-Freiburg), Германия |
| Год регистрации | 2025 |
| Срок свидетельства | 31.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры универсальные UNIDOS Tango (далее - дозиметры) предназначены для измерений поглощенной дозы в воде и мощности поглощенной дозы в воде фотонного, электронного и протонного излучений.
Принцип работы дозиметров основан на измерении тока (заряда), возникающего в ионизационной камере под действием ионизирующего излучения с последующим преобразованием в измеряемую физическую величину.
Конструктивно дозиметры состоят из электрометра UNIDOS Tango типа 10052 (далее - электрометр) и ионизационных камер (далее - ИК) типов 30013, 31010, 31021, 31024, 31022, 34001, 31025, 34045. Маркировка электрометра и ИК включает в себя двухзначный буквенный индекс, обозначающий тип соединения, и цифровой индекс, обозначающий тип электрометра и ИК (TM - соединение PTW-М; TN - соединение BNT; TW - соединение TNC). Для коммутации электрометра и ИК, при необходимости, используются удлинительные кабели и кабели-адаптеры.
Для отображения результатов измерений и управления устройством используется сенсорный экран.
Общий вид электрометра, ИК и кабелей-адаптеров приведен на рисунках 1-10, место нанесения знака утверждения типа приведено на рисунке 1, места размещения заводских номеров электрометра и ИК приведены на рисунке 11.
Заводской номер в цифровом формате наносится на этикетку на боковой стенке разъема ионизационной камеры и на задней панели электрометра методом компьютерной графики.
Место нанесения знака утверждения типа

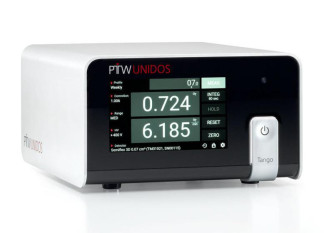

Рисунок 1 - Электрометр UNIDOS Tango 10052
Рисунок 2 - Ионизационная камера типа 31010
Рисунок 3 - Ионизационная камера типа 30013
Рисунок 4 - Ионизационная камера типа 34045
Рисунок 5 - Ионизационная камера типа 34001
Рисунок 6 - Ионизационная камера типа 31021
Рисунок 7 - Ионизационная камера типа 31024
Рисунок 8 - Ионизационная камера типа 31022
Рисунок 9 - Ионизационная камера типа 31025
BNT (male)
TNC (male) TNC (female) TNC (male)
PTW T26038.1.002-0,3
PTW T26032.1.002-0,3
PTW T26042.1.002-0,3
PTW T26029.1.002-0,3
BNT (female) PTW M (female) TNC (female) PTW M (male)
Рисунок 10 - Кабели-адаптеры для соединения электрометра и ИК
Маркировка типа
Места расположения заводского номера
Рисунок 11 - Вид места расположения заводского номера на электрометре и ИК
Заводской номер, однозначно идентифицирующий каждый экземпляр дозиметра, присваивается по номеру электрометра UNIDOS Tango. Маркировка ионизационной камеры содержит следующие данные: тип ионизационной камеры, заводской номер, знак предприятия изготовителя. Маркировка электрометра содержит следующие данные: наименование оборудования, наименование и адрес предприятия изготовителя, дату изготовления, параметры питания.
Заводские номера составных частей дозиметра указываются в Руководстве по эксплуатации.
Пломбирование составных частей дозиметра не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение (далее - ПО) предназначено для управления дозиметром, выполнения измерений, отображения измеряемых величин, создания и хранения библиотеки детекторов и соответствующих им поправочных коэффициентов (градуировочных коэффициентов). ПО является неотъемлемой частью дозиметра.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UNIDOS TANGO |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.4 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики дозиметров
| Наименование характеристики | Значение |
| Диапазон измерений мощности поглощенной дозы (МПД) в воде фотонного, электронного и протонного излучений для ионизационных камер, Гр/мин: | |
| 30013 | от 6,0.10-4 до 3,0.102 |
| 31010 | от 3,6.10-3 до 3,5.103 |
| 34001 | от 1,0.10-3 до 3,1.102 |
| 34045 | от 1,0.10-3 до 3,1.102 |
| Диапазон измерений поглощенной дозы (ПД) в воде фотонного, электронного и протонного излучений для ионизационных камер, Гр: | |
| 30013 | от 1,0.10-4 до 1,0.106 |
| 31010 | от 6,0.10-4 до 1,0.106 |
| 34001 | от 2,0.10-4 до 1,0.106 |
| 34045 | от 2,0.10-4 до 1,0.106 |
| Диапазон измерений МПД в воде фотонного излучения для ионизационных камер, Гр/мин: | |
| 31022 | от 3,0.10-2 до 2,7.103 |
| 31025 | от 3,0.10-2 до 2,7.103 |
| 31021 | от 6,0.10-3 до 4,0.102 |
| 31024 | от 6,0.10-3 до 4,0.102 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений ПД в воде фотонного излучения для ионизационных камер, Гр: | |
| 31022 | от 5,0.10-3 до 1,0.106 |
| 31025 | от 5,0.10-3 до 1,0.106 |
| 31021 | от 6,0.10-3 до 1,0.106 |
| 31024 | от 6,0.10-3 до 1,0.106 |
| Пределы допускаемой основной относительной погрешности измерений МПД и ПД в воде фотонного излучения1), % | ±2,0 |
| Пределы допускаемой относительной погрешности измерений МПД и ПД в воде электронного излучения2), % | ±2,7 |
| Пределы допускаемой относительной погрешности при измерении МПД и ПД в воде протонного излучения2), % | ±3,8 |
| 1) - для условий измерения: поле излучения радионуклида 60Co, в стандартном водном фантоме с геометрическими размерами 30 х 30 х 30 см, на глубине, соответствующей поверхностной плотности 5 г/см2; 2) - с учетом применения kQ; kQ - поправка на качество радиационного пучка из документа «Technical reports series No. 398 (Rev. 1) INTERNATIONAL ATOMIC ENERGY AGENCY VIENNA, 2024», таблица 16 - для фотонного излучения, таблица 20 -для электронного излучения, таблица 37a,b - для протонного излучения; калибровочный коэффициент для конкретного варианта ионизационной камеры (Гр/Кл) определен в поле излучения радионуклида 60Co, на расстоянии источник излучения - ионизационная камера 100 см, в стандартном водном фантоме с геометрическими размерами 30 х 30 х 30 см, на глубине, соответствующей поверхностной плотности 5 г/см2. | |
Таблица 3 - Основные технические характеристики дозиметров
| Наименование характеристики | Значение |
| Диапазон регистрируемых энергий фотонного излучения для ионизационных камер, МэВ: | |
| 30013 | от 0,03 до 501) |
| 31010 | от 0,14 до 501) |
| 31021, 31024 | от 1,25 до 501) |
| 31022,31025, 34001 | от 1,25 до 251) |
| 34045 | 1,25 |
| Диапазон регистрируемых энергий электронного излучения для ионизационных камер, МэВ: | |
| 30013,31010, 34001 | от 10 до 45 |
| 34045 | от 5 до 45 |
| Диапазон регистрируемых энергий протонного излучения для ионизационных камер, МэВ: | |
| 30013, 31010, 34001, 34045 | от 50 до 270 |
| Пределы дополнительной допускаемой относительной погрешности измерений, обусловленной энергетической зависимостью чувствительности относительно энергии 1,25 МэВ (60Co): | |
| - для ионизационных камер 31010 в диапазоне энергий фотонного излучения от 0,10 до 1,25 МэВ, % | ±4,0 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| - для ионизационных камер 30013 в диапазоне энергий фотонного излучения от 0,03 до 1,25 МэВ, % | ±5,0 |
| Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной энергетической зависимостью чувствительности относительно энергии 1,25 МэВ (60Co) в диапазоне энергий фотонного излучения от 1,25 до 25 МэВ для типов ионизационных камер 31022, 31025, 34001, и от 1,25 до 50 МэВ для типов ионизационных камер 31010, 30013, 31021, 31024, % | ±1,2 с учетом применения kQ |
| Номинальный измерительный объем ионизационных камер, см3: | |
| 30013 | 0,6 |
| 31010 | 0,125 |
| 31021 | 0,07 |
| 31024 | 0,07 |
| 31022 | 0,016 |
| 31025 | 0,016 |
| 34001 | 0,35 |
| 34045 | 0,02 |
| Параметры питания от сети переменного тока: - напряжение, В - частота, Гц | от 100 до 240 от 50 до 60 |
| Потребляемая мощность, В-А, не более | 5 |
| Габаритные размеры электрометра UNIDOS Tango, мм, не более: | |
| - длина | 253 |
| - ширина | 201 |
| - высота | 122 |
| Масса электрометра UNIDOS Tango, кг, не более | 3 |
| Время непрерывной работы, ч, не менее | 8 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| 1) - максимальное значение энергии тормозного излучения. | |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом верхнем углу и на корпус электрометра методом офсетной печати.
Таблица 4 - Комплект поставки дозиметров универсальных UNIDOS Tango
| Наименование | Обозначение | Количество |
| Дозиметр универсальный UNIDOS Tango в составе: | ||
| Электрометр UNIDOS Tango | 10052 | 1 шт. |
| Ионизационные камеры | 30013, 31010, 31021, 31024, 31022, 34001, 31025, 34045 | 11) шт. |
| Кабели-адаптеры | 11) шт. | |
| Наклонная подставка | T10052.1.025 | 1 шт. |
| USB-накопитель для UNIDOS | L991330 | 1 шт. |
| Коммутационный кабель RJ45 S/UTP Cat5e - 3 м | L178072 | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Дозиметры универсальные UNIDOS Tango. Руководство по эксплуатации | - | 1 экз. |
| Сертификат калибровки на электрометр UNIDOS Tango | - | 1 шт. |
| Сертификат калибровки на каждую ионизационную камеру из комплекта поставки | - | 11) шт. |
| 1) Количество и состав определяется договором поставки. | ||
приведены в разделе 8 «Подготовка к измерению» документа «Дозиметры универсальные UNIDOS Tango. Руководство по эксплуатации».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
Дозиметры универсальные UNIDOS Tango. Стандарт предприятия.
