| Номер в госреестре | 94504-25 |
| Наименование СИ | Машины зубоизмерительные |
| Обозначение типа СИ | ZIM |
| Изготовитель | Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 31.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины зубоизмерительные ZIM (далее - ЗИМ) предназначены для измерений параметров зубчатых колес, в том числе эвольвентных.
Принцип действия ЗИМ основан на совмещении движения измерительного щупа по поверхности зуба измеряемого колеса (эвольвентной меры) с одновременным поворотом последнего в центрах в измерительном объеме ЗИМ с помощью поворотного стола. При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба - параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеренных параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения.
ЗИМ состоит из гранитной станины, на которой расположены вертикальная колонна с установленной на ней контактной измерительной головкой, поворотного стола для установки и вращения измеряемой детали и персонального компьютера.
Перед началом измерений можно задать класс точности зубчатого колеса. При этом допускаемые отклонения параметров определяются автоматически. Результаты измерений отображаются непосредственно в линейных величинах.
ЗИМ выпускаются в следующих исполнениях, которые отличаются метрологическими и техническими характеристиками, наличием пневматической системы (только для ZIM 1500M): ZIM 260, ZIM 400, ZIM 650, ZIM 800, ZIM 1000, ZIM 1500, ZIM 1500М, ZIM 3000.
Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения и знак утверждения типа нанесен методом печати на маркировочную табличку (Рис. 2), которая расположена на задней стороне гранитной станины.
Общий вид ЗИМ и место расположения заводского номера представлены на рисунке 1.
Место расположения заводского номера и знака утверждения типа средства измерений

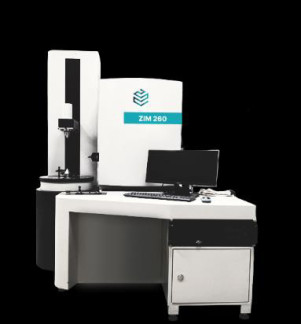

ZIM 260
Место
расположения заводского номера и знака утверждения типа средства измерений
б)
Место расположения заводского номера и знака утверждения типа средства измерений
в)

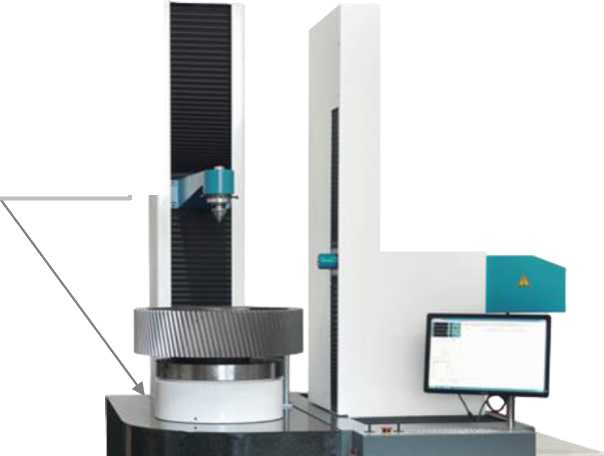

ZIM 800
Место расположения заводского номера и знака утверждения типа средства измерений
г)
Место расположения заводского номера и знака утверждения типа средства измерений
Место расположения заводского номера и знака утверждения типа средства измерений

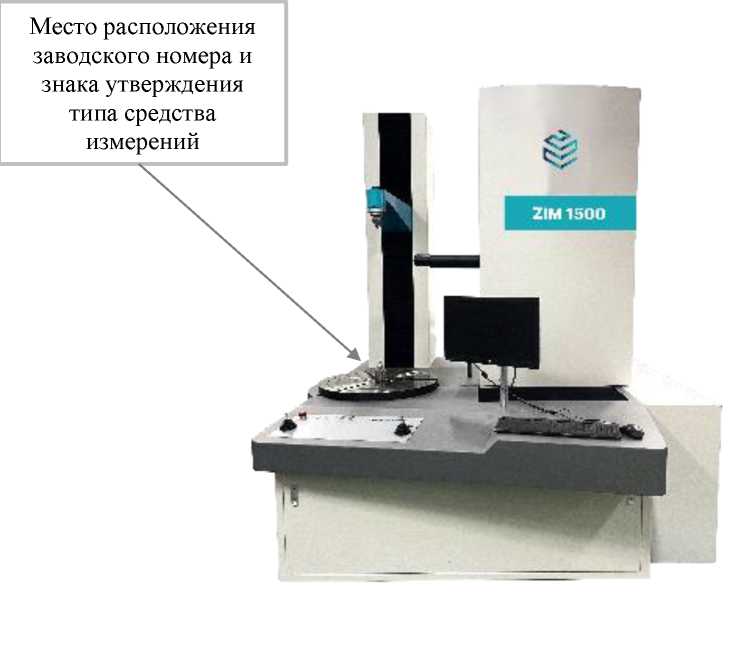

ZIM1500
е)
Место расположения заводского номера и знака утверждения типа средства измерений
ж)

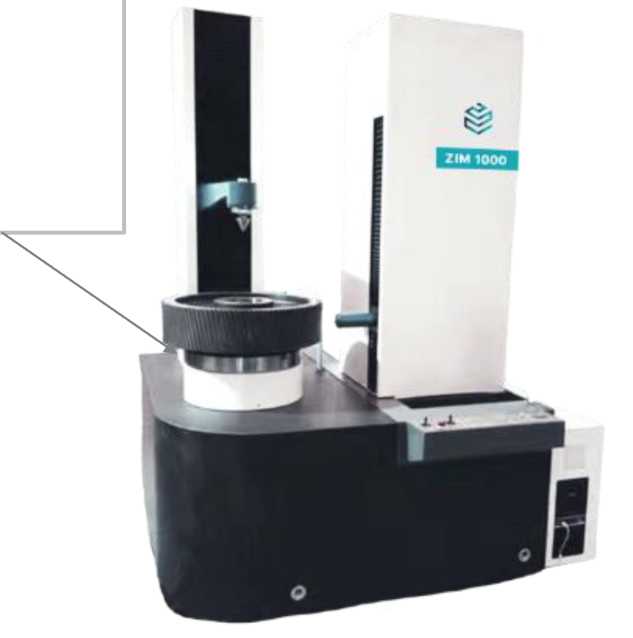

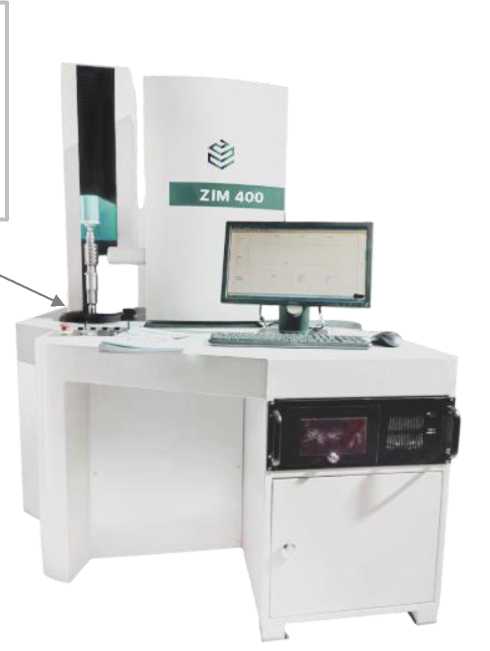

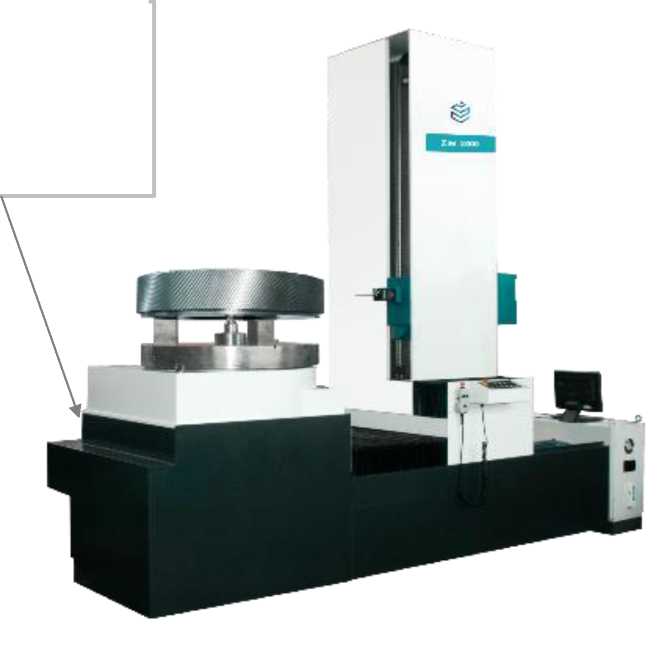

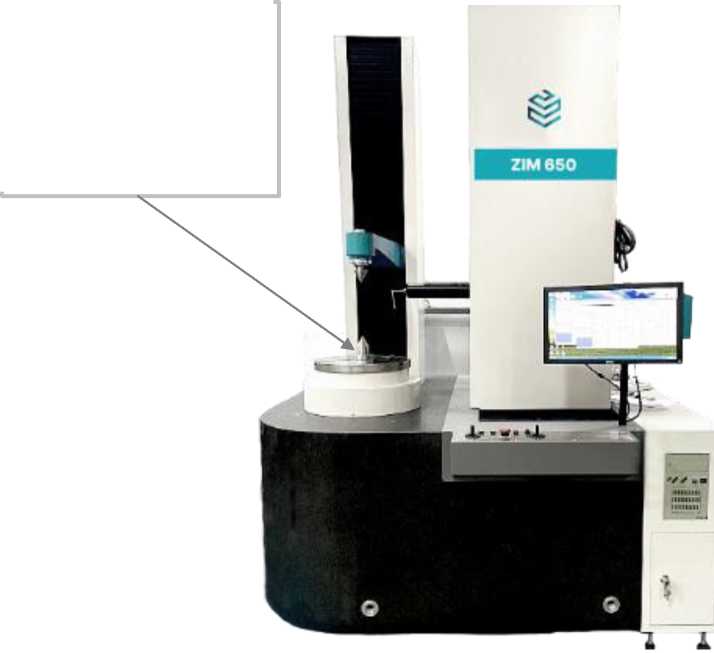

а) ZIM 260; б) ZIM 400; в) ZIM 650; г) ZIM 800;
д) ZIM 1000; е) ZIM 1500 и ZIM 1500М; ж) ZIM 3000
Рисунок 1 - Внешний вид ЗИМ
НОВОТЕКС СИСТЕМ С
Наименование:
Машина зубоизмерительная ZIM
Исполнение: ZIM 400
Серийный номер:
Год производства:
ТУ 26.51.66-005-53611123-2023
ООО «НОВОТЕКС СИСТЕМС» строение 2, помещение 1/1
109129, г. Москва, 8-я ул. Текстильщиков, дом 11,
Тел. +7 495 128-38-30
e-mail: info@novotexys.ru
www.novotexys.ru
Рисунок 2 - Вид маркировочной таблички
ПО «Visual ZIM» представляет собой программу для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
ПО функционирует в среде Windows и устанавливается на компьютер.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Visual ZIM |
| Номер версии (идентификационный номер) ПО | V1.2 и выше |
| Цифровой идентификатор ПО | _ |
За метрологически значимое принимается все ПО.
ПО защищено от преднамеренных изменений с помощью пароля и авторизации пользователей.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики машин зубоизмерительных ZIM
| Исполнение | ZIM 260 | ZIM 400 | ZIM 650 | ZIM 800 | ZIM 1000 | ZIM 1500 | ZIM 1500М | ZIM 3000 |
| Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля F« с измерительным датчиком SP600Q, мкм | ±2,0 | ±3,0 | ||||||
| Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля F« с измерительным датчиком SP8OH, мкм | ±1,5 | ±2,0 | ||||||
| Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба Fe с измерительным датчиком SP600Q, мкм | ±2,0 | ±3,5 | ||||||
| Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба Fe с измерительным датчиком SP80H, мкм | ±1,9 | |||||||
Таблица 3 - Технические характеристики машин зубоизмерительных ZIM
| Исполнение | ZIM 260 | ZIM 400 | ZIM 650 | ZIM 800 | ZIM 1000 | ZIM1500 | ZIM 1500М | ZIM 3000 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Диапазон расстояний между центрами, мм | от 10 до 610 | от 20 до 720 | от 50 до 1000 | от 1001) до 1000 | от 1001) до 1000 | от 1001) до 1000 | от 1001) до 1500 | от 1001) до 2000 |
| Наибольший диаметр измеряемого зубчатого колеса, мм | 300 | 400 | 650 | 800 | 1000 | 1500 | 1500 | 3000 |
| Модуль зубчатого колеса, мм | от 0,1 до 12,0 | от 0,1 до 12,0 | от 0,5 до 20,0 | от 0,5 до 25,0 | от 0,5 до 30,0 | от 1,0 до 30,0 | от 1,0 'до 32,0 | от 1,0 до 35,0 |
| Угол/направление профиля зуба | от 0° до 90° | |||||||
| Максимальная масса измеряемой детали, кг, не более | 80 | 100 | 500 | 1000 | 1500 | 8000 | 8000 | 15000 |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Габаритные размеры, мм, не более длина | 1092 | 1300 | 1720 | 1800 | 1900 | 2150 | 2350 | 5845 |
| ширина | 925 | 1500 | 1405 | 1650 | 1764 | 1864 | 2064 | 1660 |
| высота | 1561 | 1900 | 1990 | 2100 | 2570 | 2570 | 2870 | 4100 |
| Масса, кг, не более | 2078 | 2150 | 2970 | 2078 | 5814 | 5920 | 6430 | 8000 |
Примечание: 1) по заказу возможно смещение нижнего предела диапазона расстояний до 10 мм.
Таблица 4 - Эксплуатационные характеристики машин зубоизмерительных ZIM
| Исполнение | ZIM 260/ ZIM 400 | ZIM 650/ ZIM 800 | ZIM 1000/ ZIM1500 | ZIM 1500М | ZIM 3000 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха,°С - диапазон относительной влажности окружающего воздуха, %, не более | от +17 до +23 80 | ||||
| Допускаемое изменение температуры в течение 1 ч,°С, не более | 1,0 | ||||
| Допускаемое изменение температуры в течение 24 ч,°С, не более | 2,0 | ||||
| Расход подаваемого воздуха, нл/мин, не более | _ | 200 | _ | ||
| Диапазон давления подачи воздуха, МПа | _ | от 0,6 до 1,0 | _ | ||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Машина зубоизмерительная | ZIM | 1 шт. |
| Калибровочная сфера | _ | 1 шт. |
| Комплект измерительных щупов и удлинителей | _ | 1 шт. |
| Магазин сменных щупов | _ | 1 шт.1) |
| Дополнительная щуповая система | _ | 1 шт.1) |
| Руководство по эксплуатации | _ | 1 экз. |
| Руководство пользователя | _ | 1 экз. |
| 1) поставляется по дополнительному заказу. | ||
Методы измерений изложены в разделе 2.5 «Проведение измерений» документа «Машины зубоизмерительные ZIM. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-005-53611123-2023 «Машины зубоизмерительные ZIM».
