| Номер в госреестре | 94509-25 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | MF1 |
| Изготовитель | "Beijing MASTER Instruments Co., Ltd", КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 31.01.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры MF1 (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.
Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки, от расхода измеряемой среды.
Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки с измерительным кольцом и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчётного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. Шкала ротаметров градуируется по индивидуальному заказу.
Ротаметры имеют исполнения для монтажа в горизонтальном или вертикальном положении.
Проточная часть и поплавок могут быть изготовлены из различных сталей (304, 304L, 316, 316L, 304/PTFE, 316/PTFE), Хастеллоя (В, С), титана.
Ротаметры могут иметь жидкокристаллический дисплей для отображения измеряемых параметров.
Ротаметры могут иметь аналоговый выход (4 - 20) мА. Передача данных в систему верхнего уровня осуществляется по протоколу HART. Также возможно наличие релейного выхода.
Общий вид ротаметров представлен на рисунке 1. Пломбировка ротаметров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус ротаметра. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

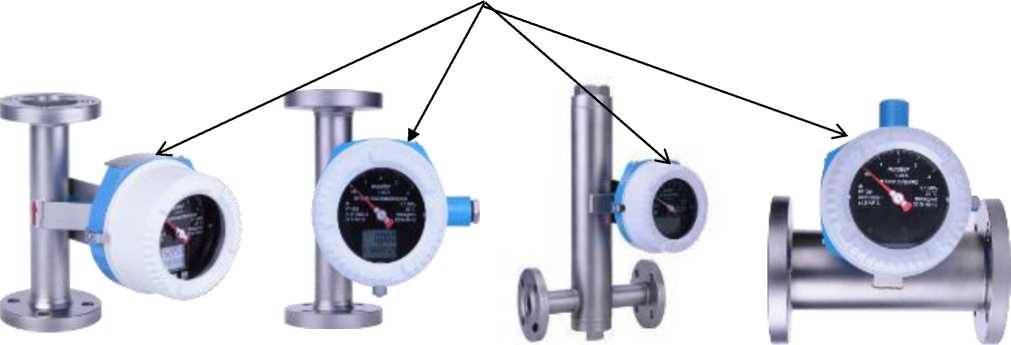

Рисунок 1 - Внешний вид ротаметров MF1 и указание мест нанесения заводского номера и знака утверждения типа

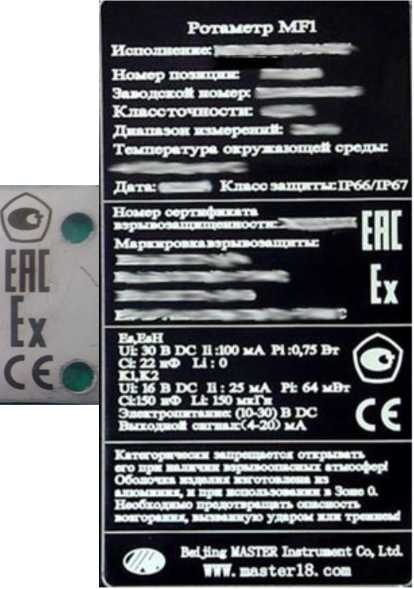

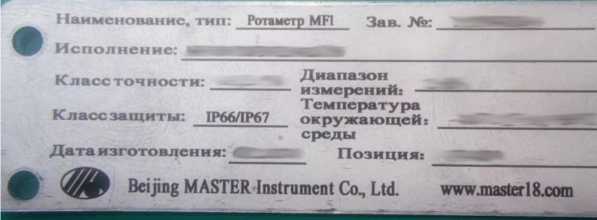

Рисунок 2 - Примеры маркировочных табличек
Программное обеспечение (далее - ПО) ротаметров является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотно-импульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FLOATS |
| Номер версии (идентификационный номер) ПО | 17.08.хх |
| Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Номинальный диаметр, DN | 15; 25; 50; 80; 100;150;200 |
| Диапазон измерений объёмного расхода среды, м3/ч: - жидкости (вода при 20 °С) - газа (воздух при 20 °С, 101,3 кПа) | от 0,0016 до 200 от 0,05 до 6000 |
| Динамический диапазон: - стандартный - расширенный | 1:10 1:20 |
| Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды, % | ±1,0; ±1,5 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Измеряемая среда | Различные газы, в т.ч. под давлением и при высокой температуре, жидкости (вода, растворы, в т.ч. агрессивные) |
| Давление измеряемой среды, МПа, не более: - стандартное исполнение - DN 15 - DN 50 (Class 300) - DN 80 - DN 200 (Class 150) - исполнение для высокого давления - DN 15 - DN 200 (Class 2500) | 4,0 1,6 42 |
| Потеря давления, кПа | от 2 до 50 |
| Динамическая вязкость среды, мПа^с, не более: - DN 15 - DN 25 - DN 50 - DN 100 - DN 150 - DN 200 | 5; 30 80;250 240 300 |
| Наименование параметра | Значение |
| Диапазон температур измеряемой среды, °С: - стандартное исполнение - стандартное исполнение с изоляцией - высокотемпературное исполнение - низкотемпературное исполнение - PTFE | от -40 до +120 от -80 до +200 от -40 до +450 от -196 до +80 от -40 до +100 |
| Напряжение питания постоянного тока, В | от 10 до 32 |
| Маркировка взрывозащиты | 0Ex ia IIC T6...T1 Ga Х Ex ia ШС T80°C.T440°C Da X 1Ex db IIC T6...T1 Gb Х Ex tb ШС T80°C.T440°C Db X |
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254 (IEC 60529) | IP66/IP67 |
| Условия эксплуатации: - температура окружающей среды, °С: - стандартное исполнение - с ЖКИ-дисплеем - искробезопасный/взрывозащищенный тип - влажность окружающей среды, % | от -40 до +120 от -20 до +70 от -40 до +60 от 5 до 95 |
Таблица 4 - Показатели надёжности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 90000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку ротаметра лазерной гравировкой.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ротаметр | MF1 | 1 шт. |
| Руководство по эксплуатации* | РЭ MF12407V1.X | 1 экз. |
| Паспорт | ПС BMI-MFI-ТП-Ох | 1 экз. |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 1.3 руководства по эксплуатации РЭ MF12407V1.X.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Техническая документация «Beijing MASTER Instruments Co., Ltd», КНР.
